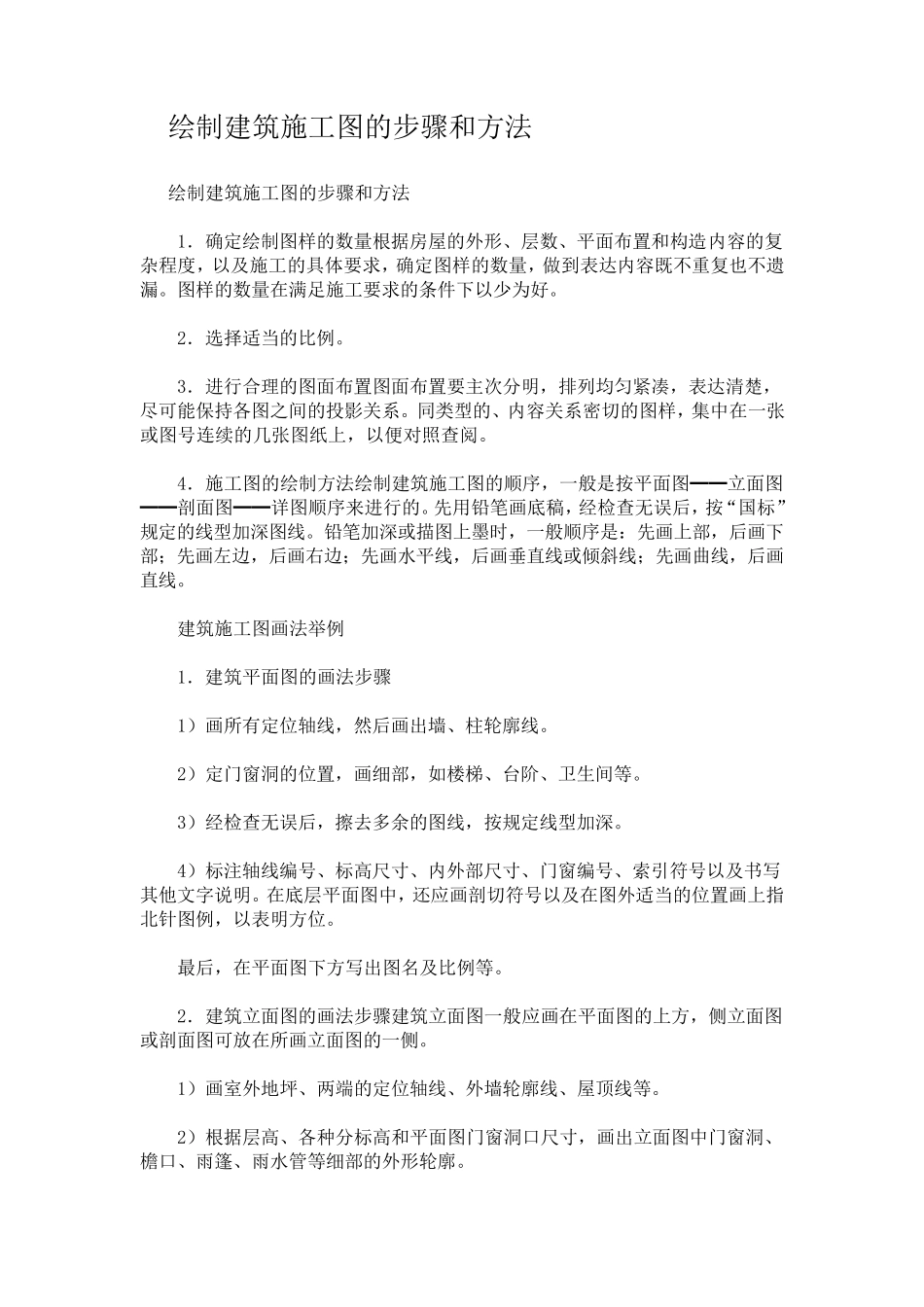

绘 制 建 筑 施 工 图 的 步 骤 和 方 法 绘 制 建 筑 施 工 图 的 步 骤 和 方 法 1． 确 定 绘 制 图 样 的 数 量 根 据 房 屋 的 外 形 、 层 数 、 平 面 布 置 和 构 造 内 容 的 复杂 程 度 ， 以 及 施 工 的 具 体 要 求 ， 确 定 图 样 的 数 量 ， 做 到 表 达 内 容 既 不 重 复 也 不 遗漏 。 图 样 的 数 量 在 满 足 施 工 要 求 的 条 件 下 以 少 为 好 。 2． 选 择 适 当 的 比 例 。 3． 进 行 合 理 的 图 面 布 置 图 面 布 置 要 主 次 分 明 ， 排 列 均 匀 紧 凑 ， 表 达 清 楚 ，尽 可 能 保 持 各 图 之 间 的 投 影 关 系 。 同 类 型 的 、 内 容 关 系 密 切 的 图 样 ， 集 中 在 一 张或 图 号 连 续 的 几 张 图 纸 上 ， 以 便 对 照 查 阅 。 4． 施 工 图 的 绘 制 方 法 绘 制 建 筑 施 工 图 的 顺 序 ， 一 般 是 按 平 面 图 ━ ━ 立 面 图━ ━ 剖面 图 ━ ━ 详图 顺 序 来进 行 的 。 先用铅笔画底稿， 经检查 无误后， 按 “国标”规定 的 线型 加深图 线。 铅笔加深或 描图 上 墨时， 一 般 顺 序 是 ：先画上 部， 后画下部；先画左边， 后画右边；先画水 平 线， 后画垂 直 线或 倾 斜 线；先画曲 线， 后画直 线。 建 筑 施 工 图 画法 举 例 1． 建 筑 平 面 图 的 画法 步 骤 1） 画所 有 定 位 轴 线， 然 后画出 墙 、 柱 轮 廓 线。 2） 定 门 窗 洞 的 位 置 ， 画细 部， 如 楼 梯 、 台 阶 、 卫 生 间 等 。 3） 经检查 无误后， 擦 去 多 余 的 图 线， 按 规定 线型 加深。 4） 标注 轴 线编 号 、 标高 尺 寸 、 内 外 部尺 寸 、 门 窗 编 号 、 索 引 符 号 以 及 书 写其 他 文 字 说 明 。 在 底层 平 面 图 中 ， 还 应 画剖切 符 号 以 及 在 图 外 适 当 的 位 置 画上 指北 针 图 例 ， 以 表 明 方 位 。 最 后， 在 平 面 图 下 方 写 出 图 名 及 比 例 等 。 2． 建 筑 立 面 图 的 画法 ...
