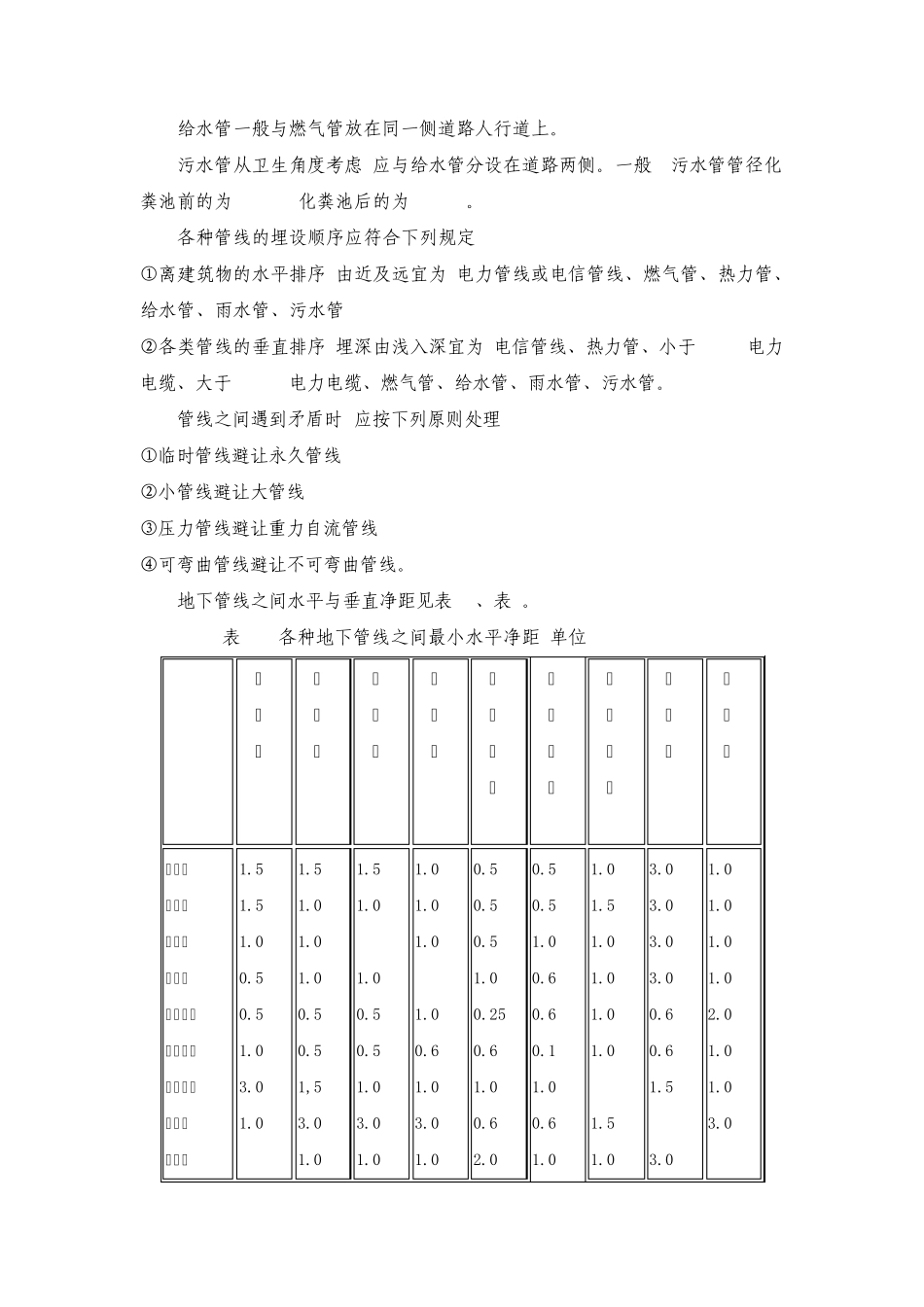

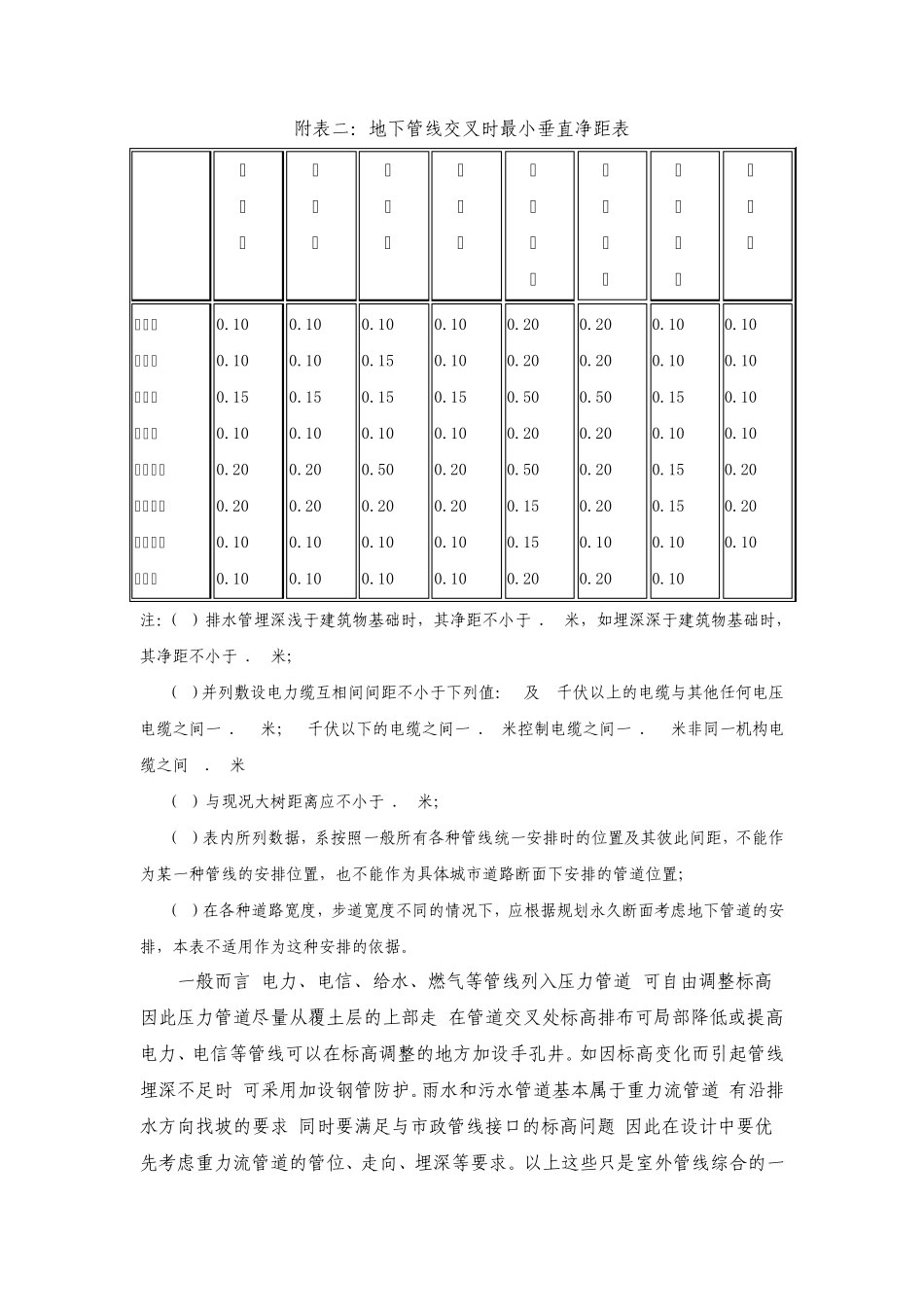

室外管线宜采用地下敷设的方式。地下管线的走向,宜沿道路或与主体建筑平行布置,并力求管线顺直、短捷和适当集中,尽量减少转弯,并应使管线之间及管线与道路之间尽量减少交叉;管线及各构筑物的布置应考虑不影响建筑物安全和防止管线、构筑物受腐蚀、沉陷、震动及重压。 一般情况下,居住小区的室外管线有给水管、雨水管、污水管、中水管、热力管、燃气管、电力电缆、电信电缆、有线电视电缆、路灯电缆、消防信号线等智能化管线,还有检查井、排洪沟、化粪池等构筑物。给水管又分生活给水及消防给水,且生活和消防给水又分市政直接给水管及二次加压供水管 ;消防给水又分消火栓给水及自动喷水灭火给水管线 ;电力管一般分高、低压两种,高压电缆(10 kV) 是从市政管网到开闭所,及开闭所到变配电室之间的管线 ;低压电缆(380 V) 是从变配电室引出的至各用户之间的管线。在实际工程设计中 ,要根据管线的种类、道路的宽度、建筑物之间的间距等要素,按照管线的布置原则,合理有效地把所需要的各种管线各就各位。 1 布置原则 1.1室外主要管线布置原则 (1)由于居住小区的用地所限,雨水管一般布置在道路的中心线上。雨水管管径往往比较大,一般为DN300 ～ 600 , 小区内主干道上管径可达DN800 甚至更大布置在道路中心线上可远离其他管线,有利于充分利用地下空间。此外道路两侧雨水口较多,雨水管布置在道路中心线上有利于道路两侧雨水口连接支管的接入。 (2)电力电缆一般布置在靠建筑物侧道路人行道上。因电力电缆混凝土井盖较大,不宜放在车行道下。 (3) 电信电缆一般布置在靠建筑物另侧的道路人行道上,因电信电缆混凝土井盖较大,不宜放在车行道下。此外,将电信电缆放在电力电缆的道路对侧,可避免电磁波干扰。 (4) 燃气管一般与电信电缆布置在道路的同一侧。因另侧有电力管, 按《城镇燃气设计规范》( GB 50028 —2006) ,燃气管与电力管的净距由原0.5 m 增加到1 m ;同时,将燃气管与电力管分放在道路两侧是安全的。燃气管应布置在人行道或慢车道下,避免因燃气泄漏与汽车产生的火花接触引起灾害。应强调的是,燃气管与其他管线、构筑物的净距均为强制性条文,在设计中应引起重视。 (5) 给水管一般与燃气管放在同一侧道路人行道上。 (6) 污水管从卫生角度考虑,应与给水管分设在道路两侧。一般, 污水管管径化粪池前的为DN200 ,化粪池后的为DN300 。 (7) 各种管线的埋设顺序应符合下列规定: ①离建筑物的水平排序,由近及远宜为:电力管...
