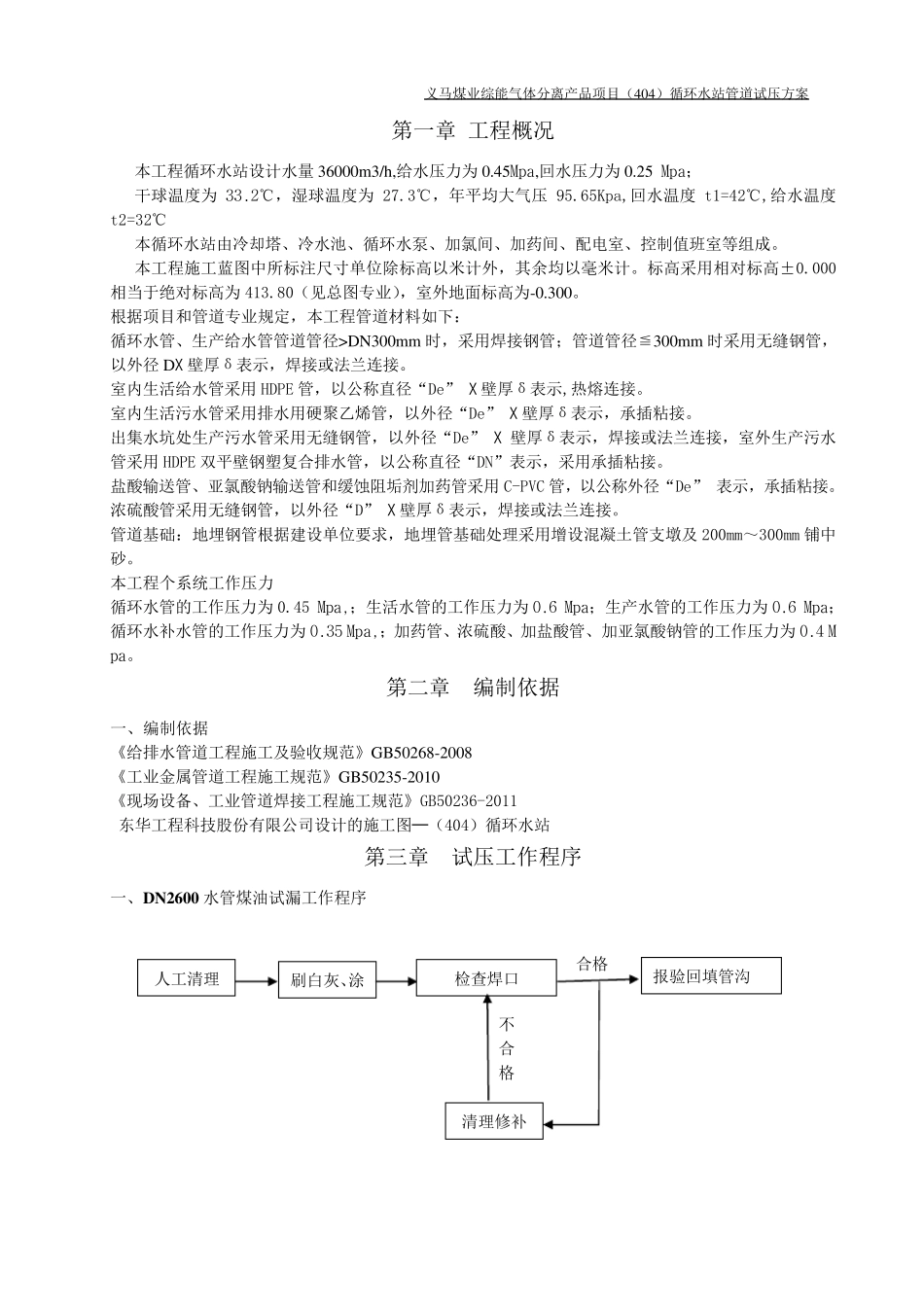

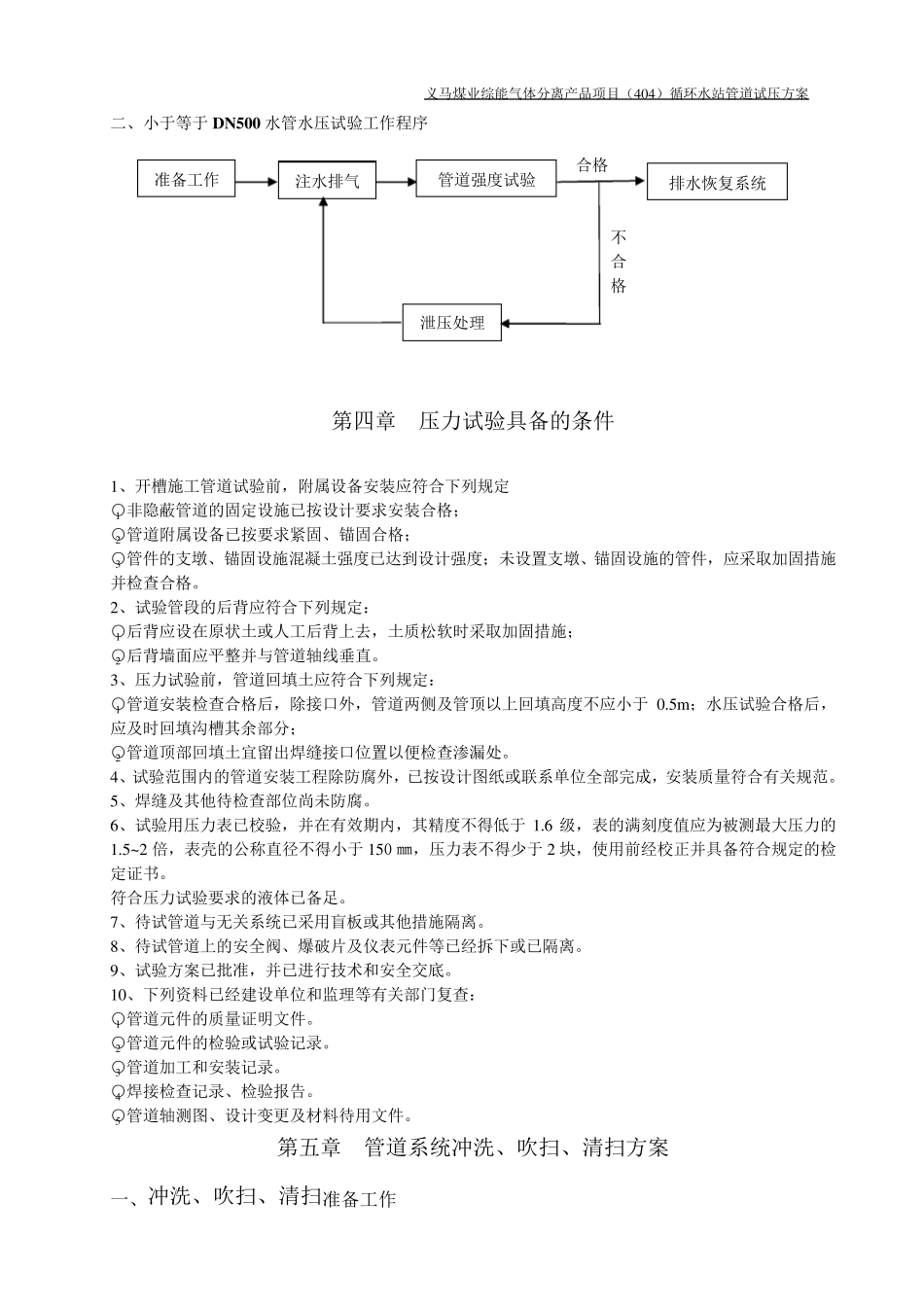

义马煤业综能气体分离产品项目（404）循环水站管道试压方案 第一章 工程概况 本工程循环水站设计水量36000m 3/h,给水压力为0.45Mpa,回水压力为0.25 Mpa； 干球温度为33.2℃，湿球温度为27.3℃，年平均大气压95.65Kpa,回水温度t1=42℃,给水温度t2=32℃ 本循环水站由冷却塔、冷水池、循环水泵、加氯间、加药间、配电室、控制值班室等组成。 本工程施工蓝图中所标注尺寸单位除标高以米计外，其余均以毫米计。标高采用相对标高±0.000相当于绝对标高为413.80（见总图专业），室外地面标高为-0.300。 根据项目和管道专业规定，本工程管道材料如下： 循环水管、生产给水管管道管径>DN300m m 时，采用焊接钢管；管道管径≦300m m 时采用无缝钢管，以外径 DX壁厚δ表示，焊接或法兰连接。 室内生活给水管采用HDPE 管，以公称直径“De” X壁厚δ表示,热熔连接。 室内生活污水管采用排水用硬聚乙烯管，以外径“De” X壁厚δ表示，承插粘接。 出集水坑处生产污水管采用无缝钢管，以外径“De” X壁厚δ表示，焊接或法兰连接，室外生产污水管采用HDPE 双平壁钢塑复合 排水管，以公称直径“DN”表示，采用承插粘接。 盐 酸 输 送 管、亚 氯酸 钠 输 送 管和缓 蚀 阻 垢 剂 加药管采用C-PVC 管，以公称外径“De” 表示，承插粘接。 浓 硫 酸 管采用无缝钢管，以外径“D” X壁厚δ表示，焊接或法兰连接。 管道基 础 ：地埋 钢管根据建 设单位要 求 ，地埋 管基 础 处理 采用增 设混 凝 土 管支 墩 及 200mm～ 300mm 铺 中砂 。 本工程个 系 统 工作 压力 循环水管的 工作 压力为0.45 Mpa,；生活水管的 工作 压力为0.6 Mpa；生产水管的 工作 压力为0.6 Mpa；循环水补 水管的 工作 压力为0.35 Mpa,；加药管、浓 硫 酸 、加盐 酸 管、加亚 氯酸 钠 管的 工作 压力为0.4 M pa。 第二 章 编 制依 据 一、编 制依 据 《 给排水管道工程施工及 验 收 规范 》 GB50268-2008 《 工业金 属 管道工程施工规范 》 GB50235-2010 《 现 场 设备 、工业管道焊接工程施工规范 》 GB50236-2011 东 华 工程科 技 股 份 有 限 公司 设计的 施工图─ （404）循环水站 第三 章 试压工作 程序 一、D N 2600 水管煤油 试漏 工作 程序 刷 白 灰 、涂检 查 焊口 报 验 回填 管沟 清 理 修 补人 工清 理 合 格 ...
