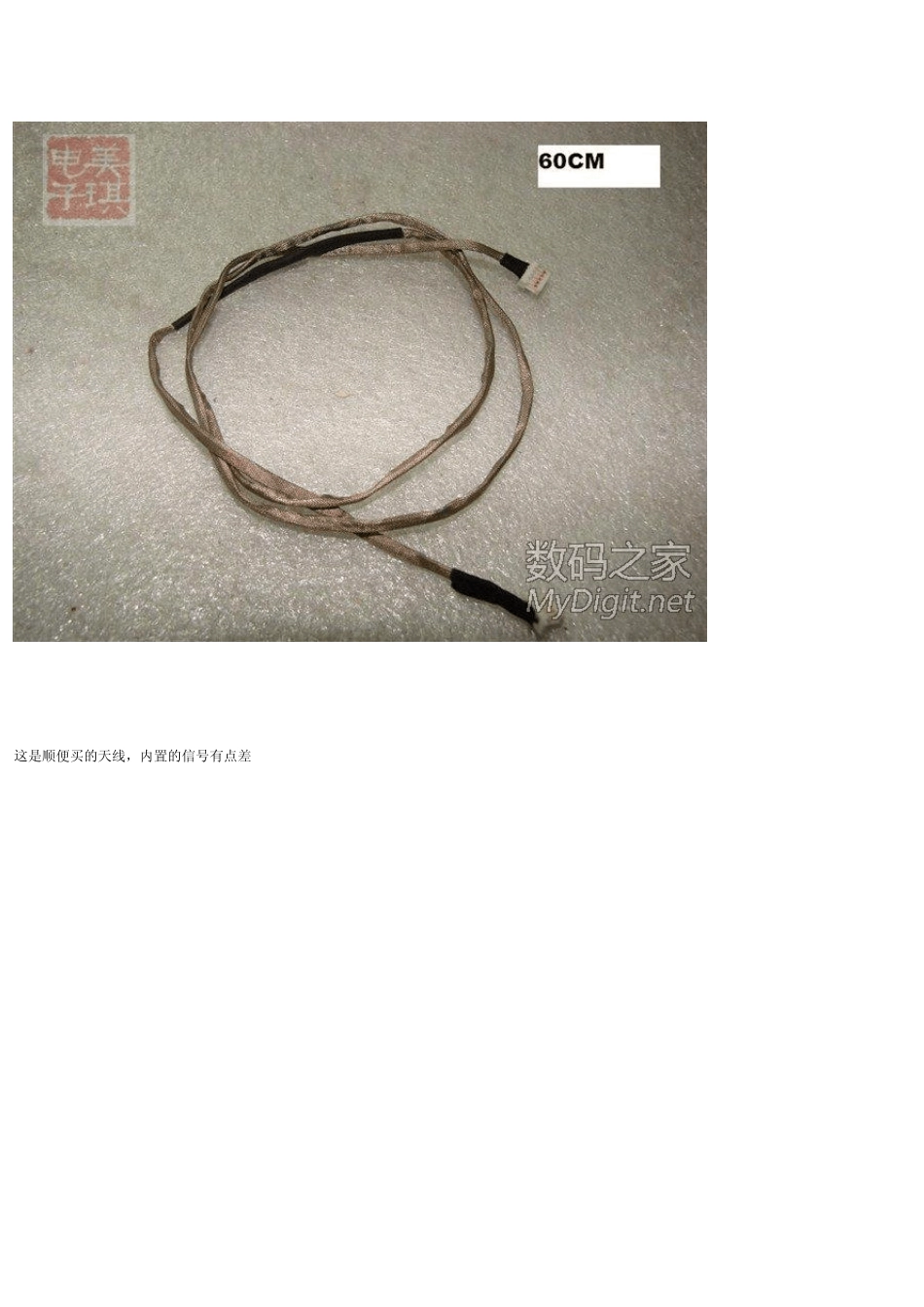

本本型号:方正 R620 适用范围:所有与此本本有相同外壳的本本 最近我的廉价本本屏幕的转轴老是吱呀吱呀地响,于是拆了屏幕上油,拆屏时发现屏幕上方有个洞,外面用挡板档住了,难道这是装内置摄像头的位置?突然想到,说明书上提到过关于内置摄像头的问题,还有主板上有个插槽不知是干什么的,难道是摄像头的插槽?嗯一定是这样的。 真是令人兴奋。赶紧上淘宝,搜一下内置摄像头。找到大小合适的,看上面的介绍,接口是 5 脚的,有一脚是空的,另四个脚是标准的 usb口。难道说那个插槽是 usb 的,咨询一下店家。他说应该是的,用表量一下就知道了,对地电阻为 0 的是地线,稍小点的是麦克风的,相同的两个是 usb 的 D+、D-线,最大的是电源线。测了一下,发现电源是 3.3v,并对各个针脚定义做了标记,如图: 这样一来就好办了,赶紧拍下来,并顺便拍两个天线: 下面开始进入正题: 首先是准备材料: 这是摄像头 这是摄像头连接线 这是顺便买的天线,内置的信号有点差 下面开始安装了 首先打开底盖 我们可以看到读卡器附近有个插槽,那个就是所要用的 下面是摄像头的插针定义 我们可以发现,摄像头的插针与主板上的不一样,好吧,我们把连主板一侧的插图外壳去掉 根据定义我们可以判断出,此摄像头的导线对应的定义 绿----5v 电源 红----GND 黑----D+ 白----D- 棕----未定义 好了,先插上试试,电脑提示未知的usb 设备,看一下电路板,标志5v,而插槽上是3.3v,找个5v 的点接上,好了可以识别,注意亮灯的地方在左边。下面开始拆屏幕了 先拆螺丝 把屏幕后盖也打开,我们就会看到摄像头的位置了,把摄像头放进去 再将无线网卡天线也放进去 线有点乱,用胶带固定整理一下 好了,可以装上屏幕了 其中怎么把连接线和无线网卡天线从转轴处穿过到主机这部分没有拍,这点,细心就可以办到了 ok,试机正常,像也没倒 把屏幕装好 这个把无线网卡天线插好,黑的是 1 或 main 白的是 2 或 aux,原来的就留在那,以后可能装蓝牙时用 下面接着来……
