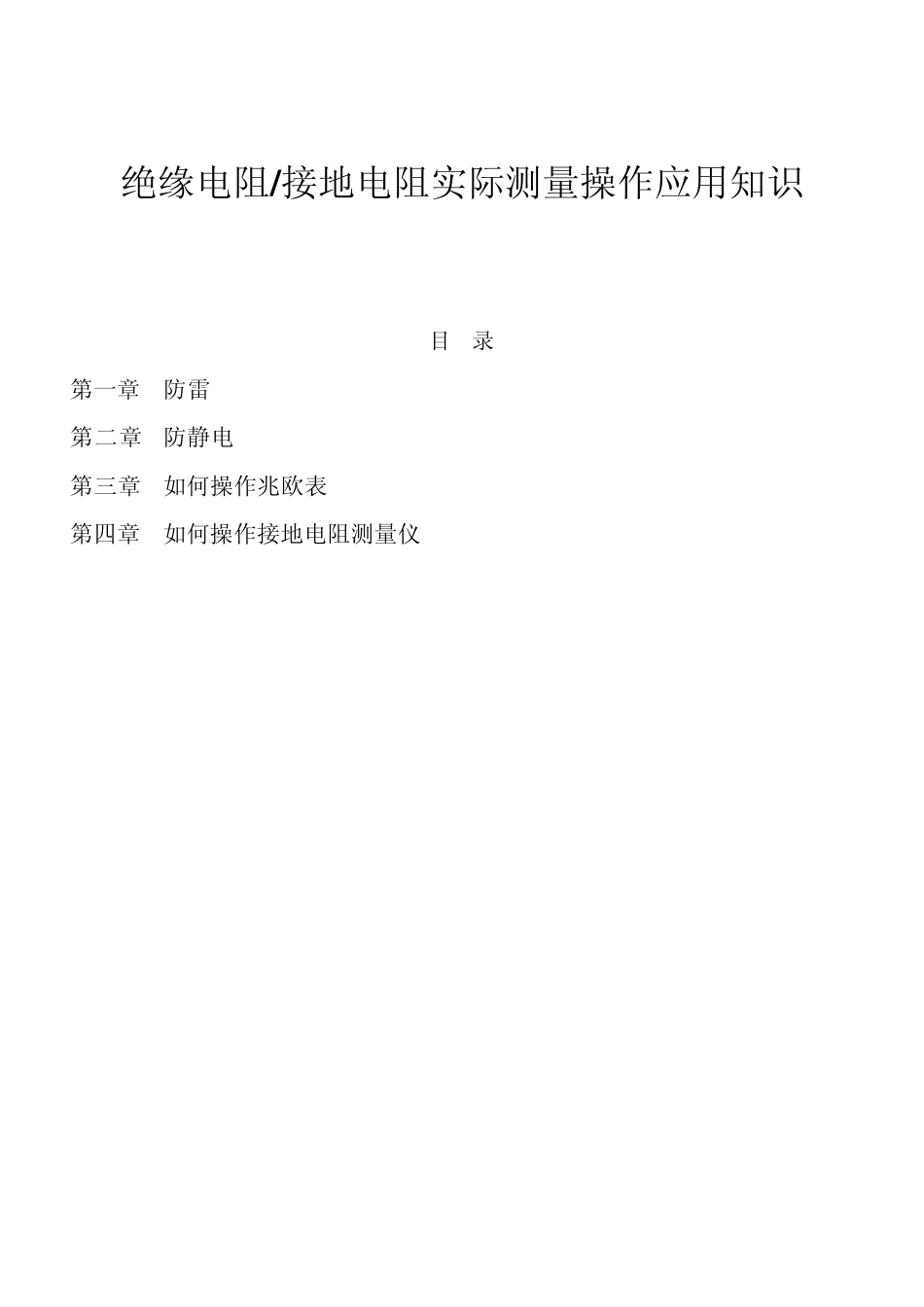

绝缘电阻/接地电阻实际测量操作应用知识 目 录 第一章 防雷 第二章 防静电 第三章 如何操作兆欧表 第四章 如何操作接地电阻测量仪 第一章 防雷 ☆ 钢油罐必须做防雷接地,接地点不应小于 2 处。接地电阻不宜大于 1 0 Ω 。 ☆ 储存易燃油品的油罐防雷设计，应符合下列规定： ① 装有阻火器的地上卧式油罐的壁厚和地上固定顶油罐的顶厚度≧4m m 时，不应装设避雷针。铝顶油罐和顶板厚度小于 4m m 的钢油罐，应装设避雷针（网）。避雷针（网）应保护整个油罐。 ② 浮顶油罐或内浮顶罐不应装设避雷针，但应将浮顶与罐体用 2 根导线做电气连接。浮顶油罐连接导线应选用横截面不小于 25m m 2 的软铜复绞线。对于内浮顶油罐，钢质浮盘油罐连接导线应选用横截面不小于 16m m 2 的软铜复绞线；铝质浮盘油罐连接导线应选用直径不小于 1.8m m 的不锈钢钢丝绳。 ③ 覆土油罐的罐体及罐室的金属构件以及呼吸阀、量油孔等金属附件，应做电气连接并接地，接地电阻不宜大于 10Ω 。 ☆ 储存可燃油品的钢油罐，不应装设避雷针（线），但必须做防雷接地。 ☆ 石油库内的信息系统配线电缆，宜采用铠装屏蔽电缆，且宜直接埋地敷设。电缆金属外皮两端及在进入建筑物处应接地。当电缆采用钢管敷设时，钢管两端及在进入建筑物处应接地。 ☆ 储存易燃油品的人工洞石油库，应采取下列防止高电位引入的措施： ① 进出洞内的金属管道从洞口算起，当其洞外埋地长度超过2 （ρ 为埋地电缆或金属管道处的土壤电阻率Ω ·m ）且不小于 15m 时，应在进入洞口处做 1 处接地。在其洞外部分不埋地或埋地长度不足 2 m 时，除在进入洞口处作 1 处接地外，还应在洞外做 2 处接地，接地点间距不应大于 50m ,接地电阻不宜大于 20Ω 。 ② 电力和信息线路应采用铠装电缆埋地引入洞内。洞口电缆的外皮应与洞内的油罐、输油管道的接地装置相连。若由架空线路转换为电缆埋地引入滞内时，从洞口算起，当其洞庭湖外埋地长度超过 2 m 时，电缆金属外皮应在进入处做接地。当埋地长度不足 2 m 时，电缆金属外皮除在进入洞口处做接地稳步，还应在洞庭湖外做 2 处接地，接地点间距不应大于 50m ,接地电阻不宜大于 20Ω 。电缆与架空线路的连接处，应装设过电压保护器。过电压保护器、电缆外皮和瓷瓶铁脚，应做电气连接并接地，接地电阻不宜大于 10Ω 。 ③ 人工洞庭湖石油库油罐的金属通气管和...
