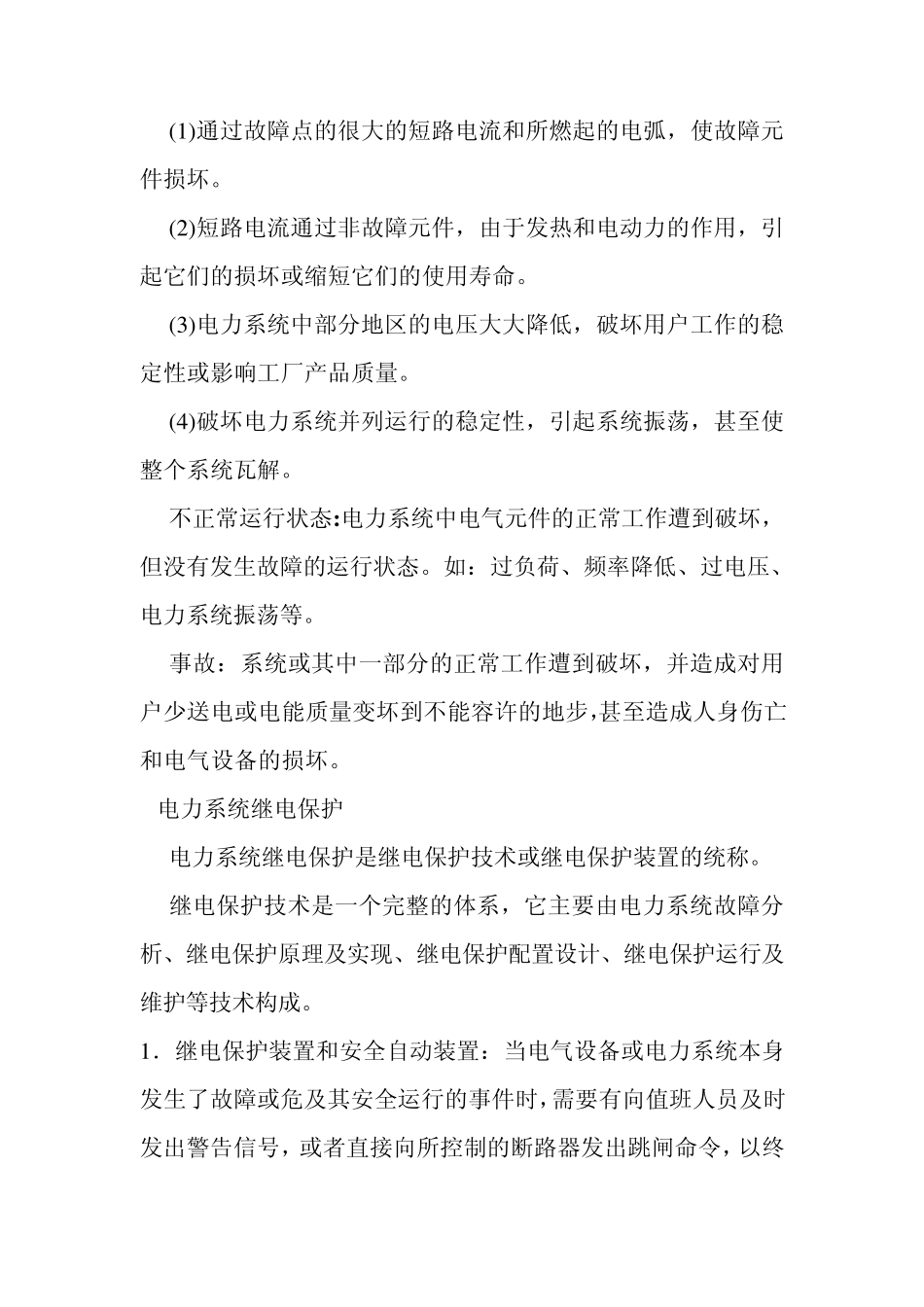

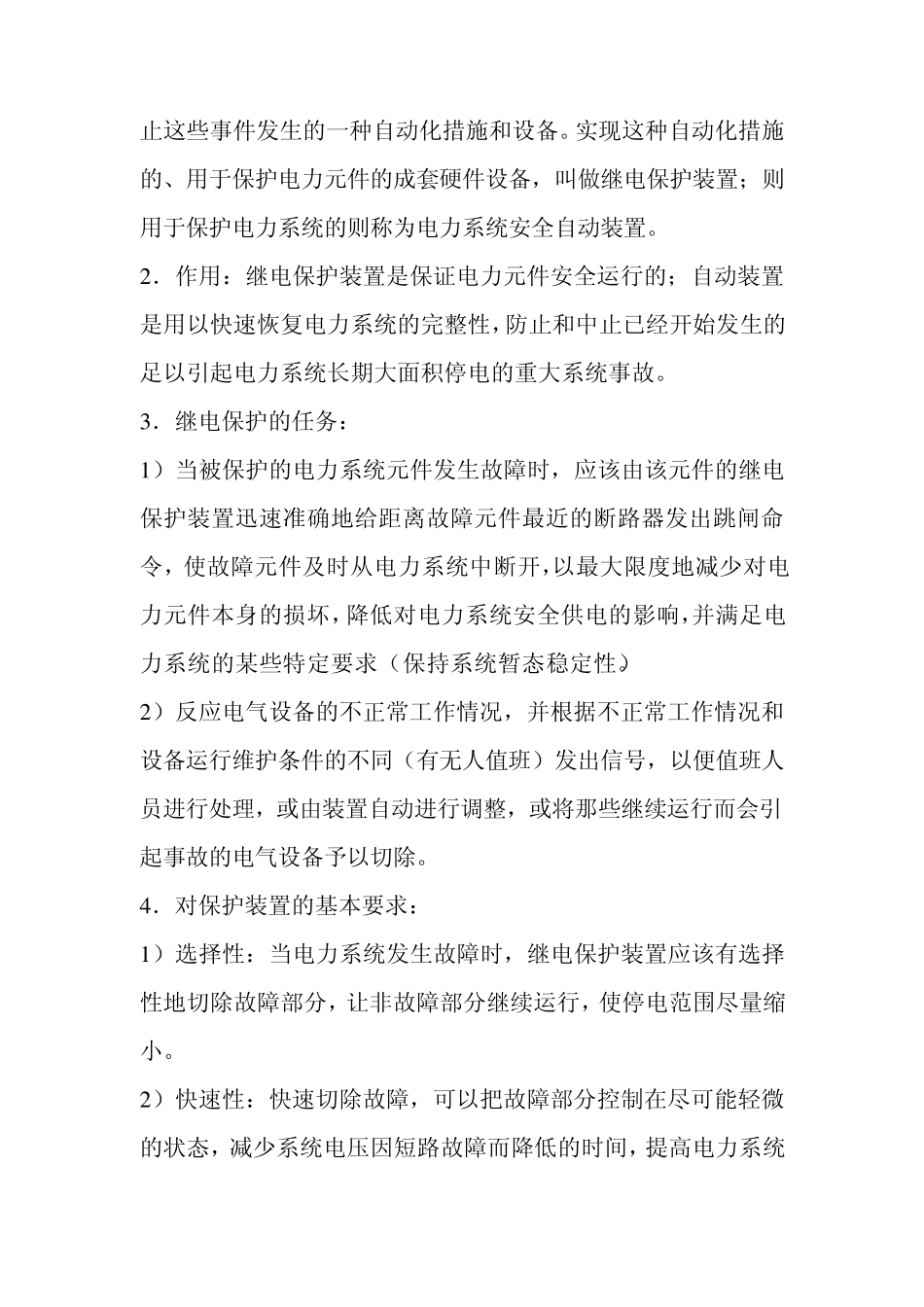

进网电工培训—高压理论部分 第六章继电保护与二次回路 一．继电保护和自动装置 1．了解什么是继电保护和自动装置 2．他们在电力系统中的作用和任务是什么 3．对他们有什么基本要求 4．继电保护与二次回路常用电气符号 5．各种电气设备的保护及元器件 二．二次回路的基本知识 1．二次回路的接线图有几种 2．二次回路的编号 三．变电所操作电源 1．了解操作电源有几种 2．操作电源的工作原理 四.继电保护的发展 一．继电保护和自动装置 电力系统的各种故障和不正常运行状态 故障:包括各种短路（d (3)、d (2)、d (1)、d (1.1)）和断线（单相和两相），其中最常见同时也最危险的故障是发生各种型式的短路。在发生短路时可能产生以下的后果: (1 )通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏。 (2 )短路电流通过非故障元件，由于发热和电动力的作用，引起它们的损坏或缩短它们的使用寿命。 (3 )电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量。 (4 )破坏电力系统并列运行的稳定性，引起系统振荡，甚至使整个系统瓦解。 不正常运行状态:电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。如：过负荷、频率降低、过电压、电力系统振荡等。 事故：系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。 电力系统继电保护 电力系统继电保护是继电保护技术或继电保护装置的统称。 继电保护技术是一个完整的体系，它主要由电力系统故障分析、继电保护原理及实现、继电保护配置设计、继电保护运行及维护等技术构成。 1 ．继电保护装置和安全自动装置：当电气设备或电力系统本身发生了故障或危及其安全运行的事件时，需要有向值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令，以终 止这些事件发生的一种自动化措施和设备。实现这种自动化措施的、用于保护电力元件的成套硬件设备，叫做继电保护装置；则用于保护电力系统的则称为电力系统安全自动装置。 2 ．作用：继电保护装置是保证电力元件安全运行的；自动装置是用以快速恢复电力系统的完整性，防止和中止已经开始发生的足以引起电力系统长期大面积停电的重大系统事故。 3 ．继电保护的任务： 1 ）当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给距离故障元件最近的断路器发出跳...
