继电保护及二次回路基础知识VIP免费

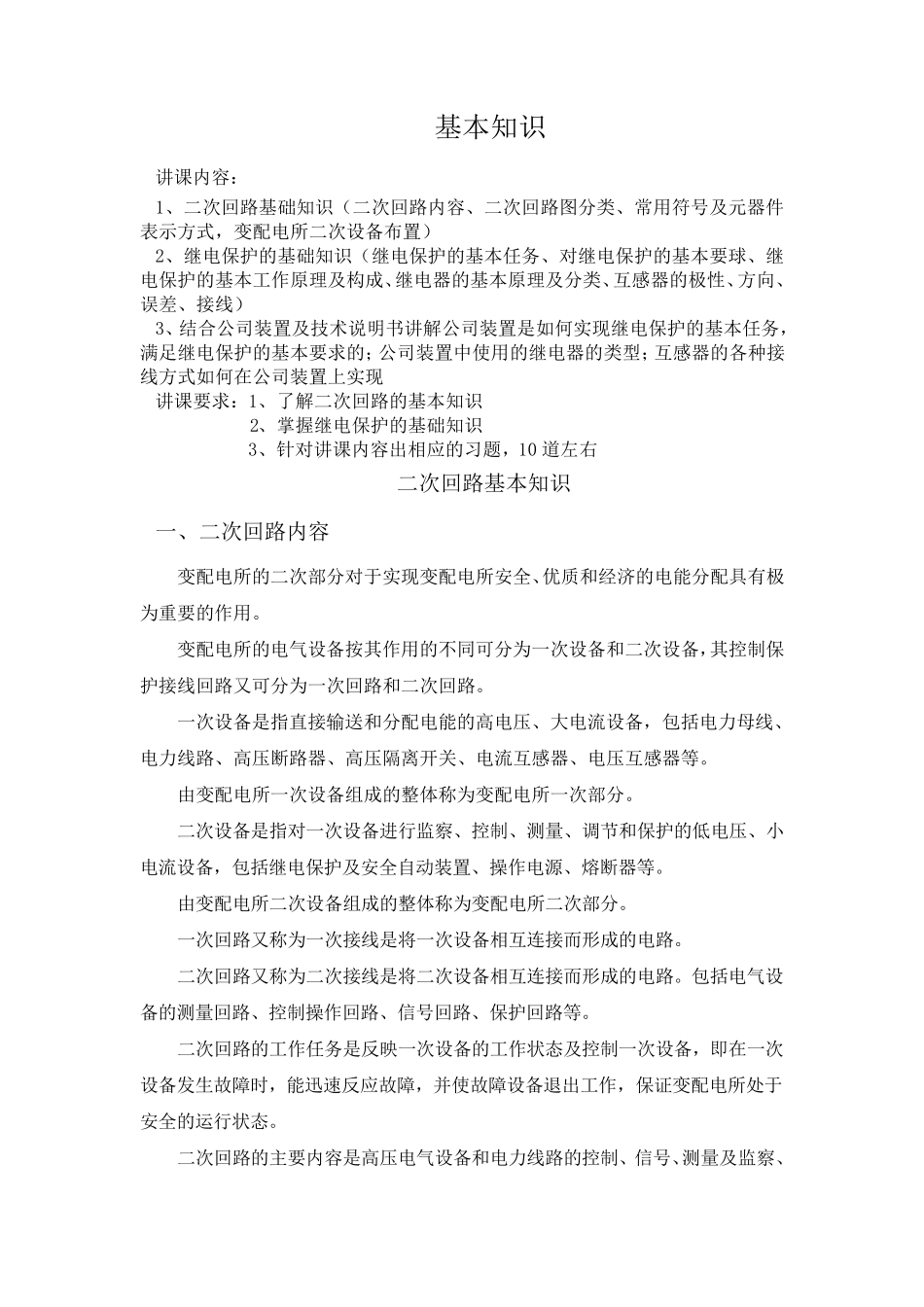

继电保护及二次回路基础知识_第1页
1/12

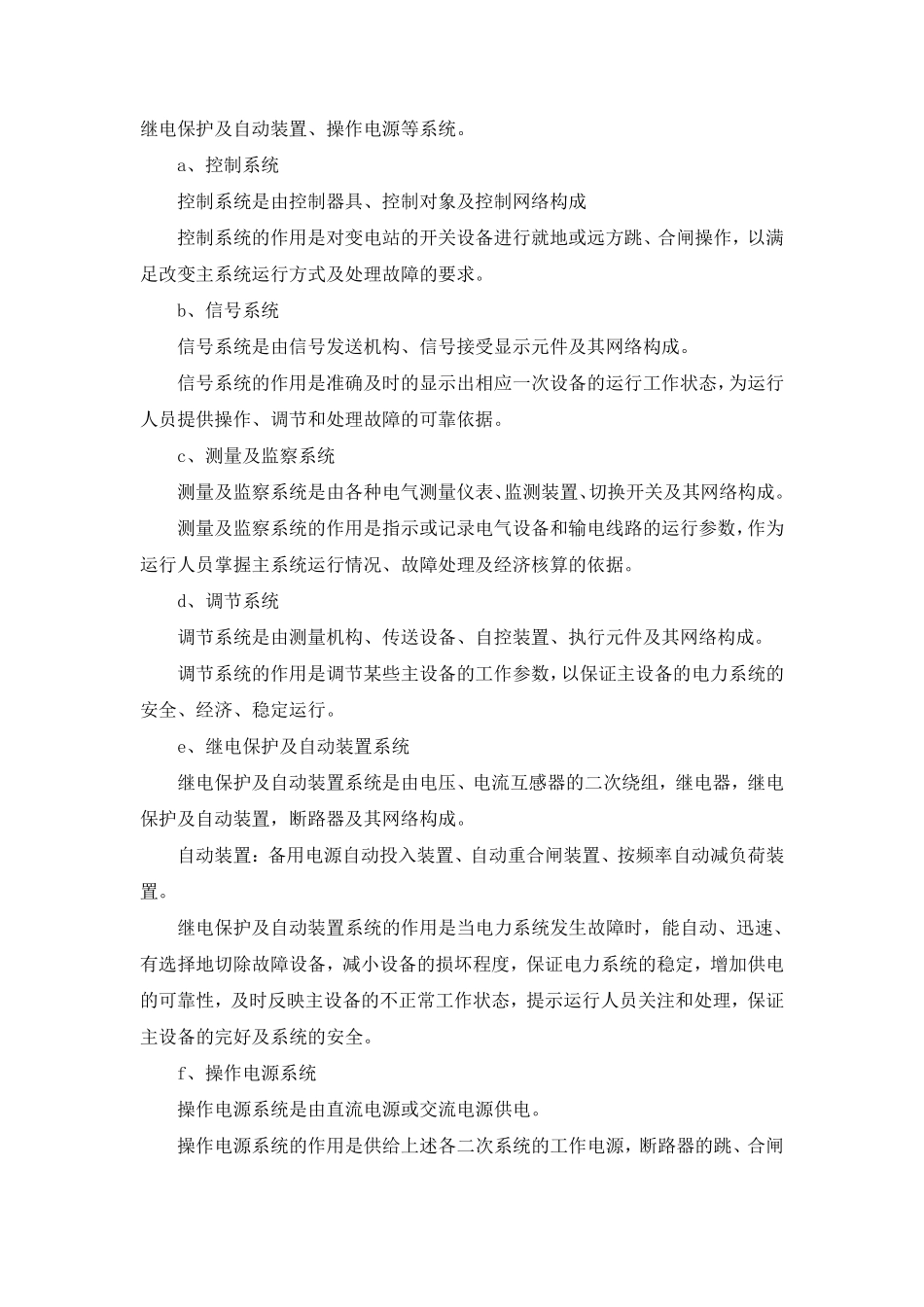

继电保护及二次回路基础知识_第2页
2/12

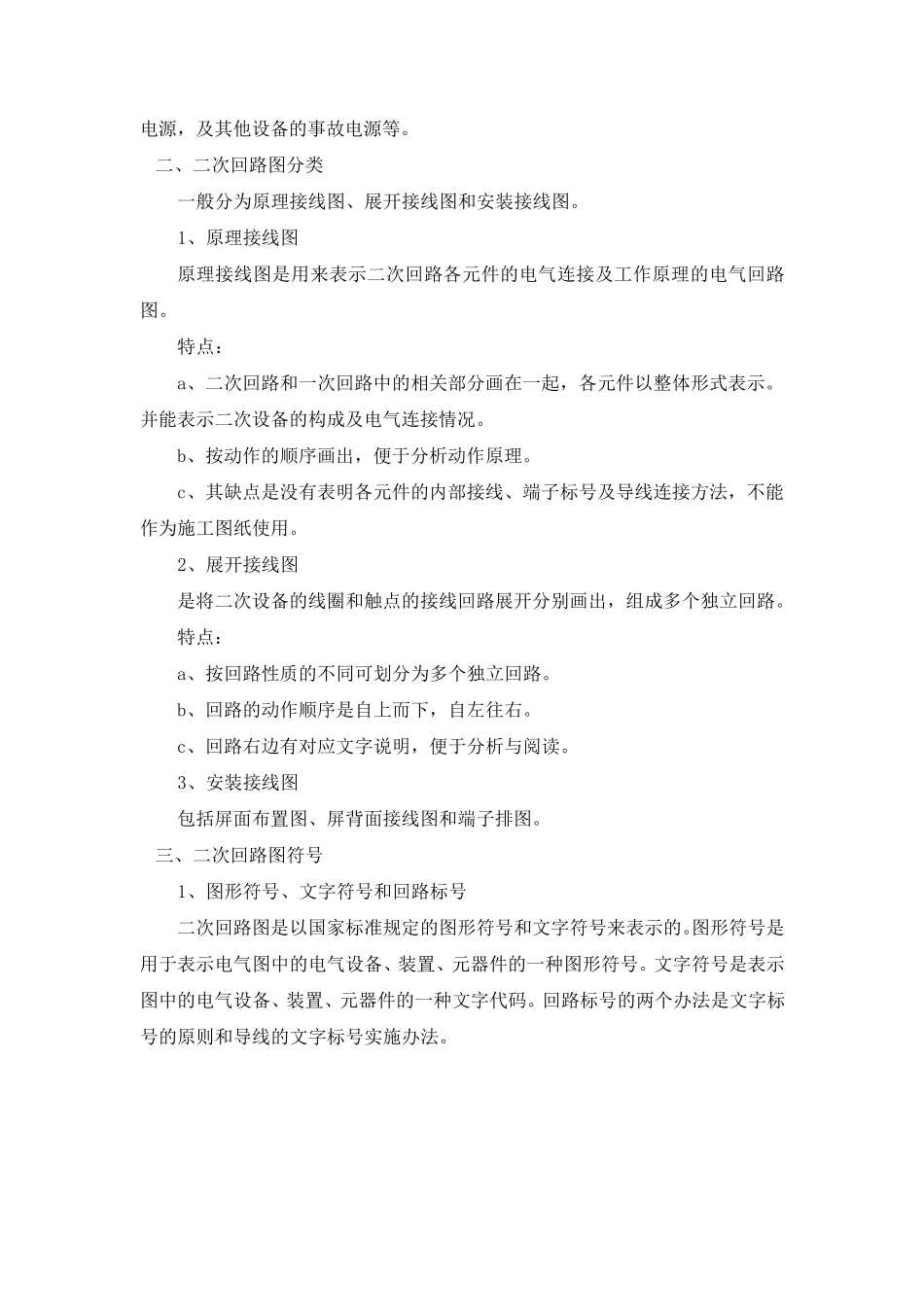

继电保护及二次回路基础知识_第3页
3/12
基本知识 讲课内容: 1、二次回路基础知识(二次回路内容、二次回路图分类、常用符号及元器件表示方式,变配电所二次设备布置) 2、继电保护的基础知识(继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线) 3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务,满足继电保护的基本要求的;公司装置中使用的继电器的类型;互感器的各种接线方式如何在公司装置上实现 讲课要求:1、了解二次回路的基本知识 2、掌握继电保护的基础知识 3、针对讲课内容出相应的习题,10 道左右 二次回路基本知识 一、二次回路内容 变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。 变配电所的电气设备按其作用的不同可分为一次设备和二次设备,其控制保护接线回路又可分为一次回路和二次回路。 一次设备是指直接输送和分配电能的高电压、大电流设备,包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。 由变配电所一次设备组成的整体称为变配电所一次部分。 二次设备是指对一次设备进行监察、控制、测量、调节和保护的低 电压、小电流设备,包括继电保护及安全自 动 装置、操 作电源 、熔 断器等。 由变配电所二次设备组成的整体称为变配电所二次部分。 一次回路又称为一次接线是将 一次设备相互连 接而 形 成的电路。 二次回路又称为二次接线是将 二次设备相互连 接而 形 成的电路。包括电气设备的测量回路、控制操 作回路、信 号回路、保护回路等。 二次回路的工作任务是反 映 一次设备的工作状 态 及控制一次设备,即 在一次设备发 生 故 障 时 ,能迅 速 反 应故 障 ,并 使故 障 设备退 出工作,保证 变配电所处 于安全的运 行状 态 。 二次回路的主 要内容是高压电气设备和电力线路的控制、信 号、测量及监察、继电保护及自动装置、操作电源等系统。 a、控制系统 控制系统是由控制器具、控制对象及控制网络构成 控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作,以满足改变主系统运行方式及处理故障的要求。 b、信号系统 信号系统是由信号发送机构、信号接受显示元件及其网络构成。 信号系统的作用是准确及时的显示出相应一次设备的运行工作状态,为运行人员提供操作、调节和处理故障的可靠依据。 c...
