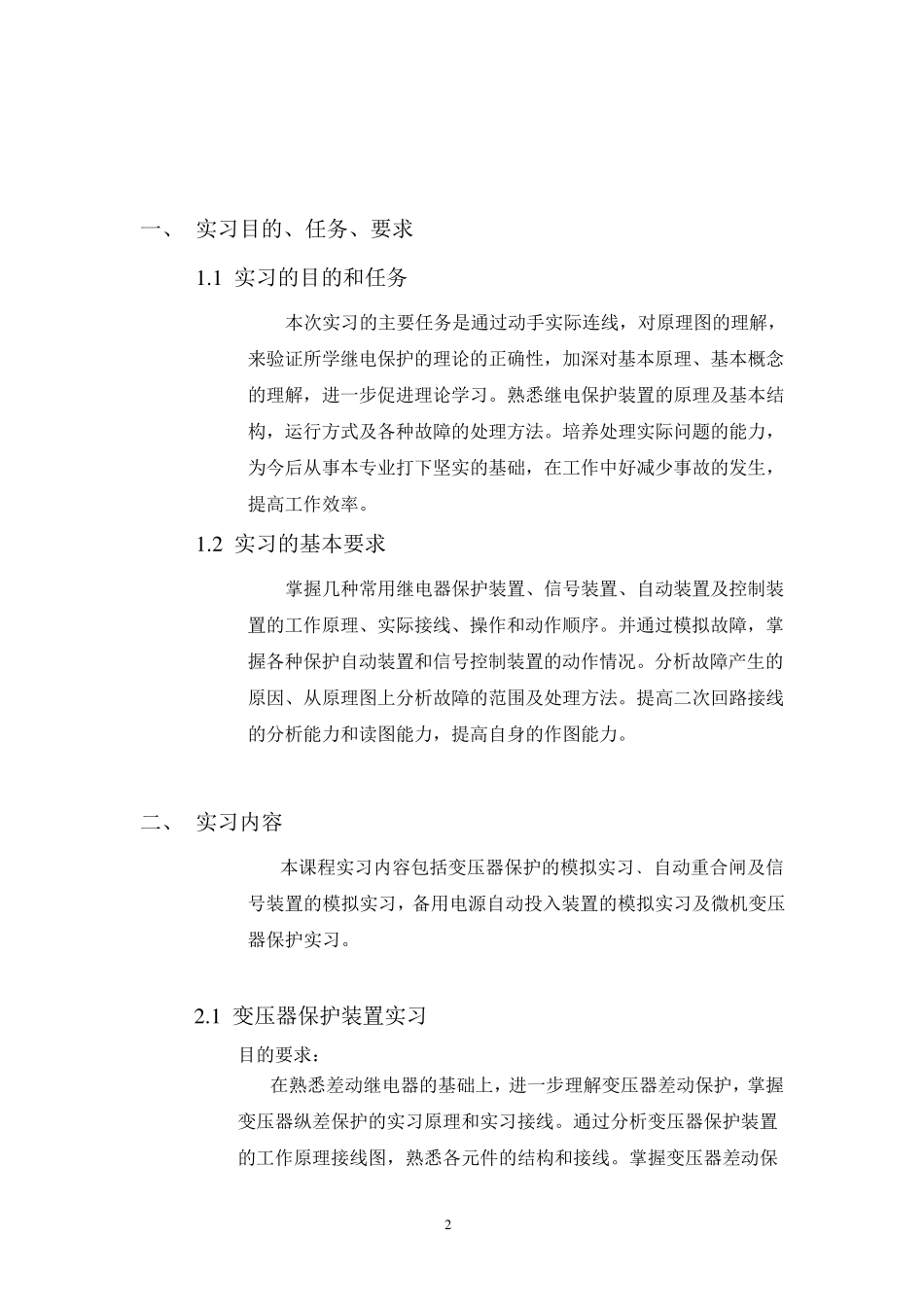

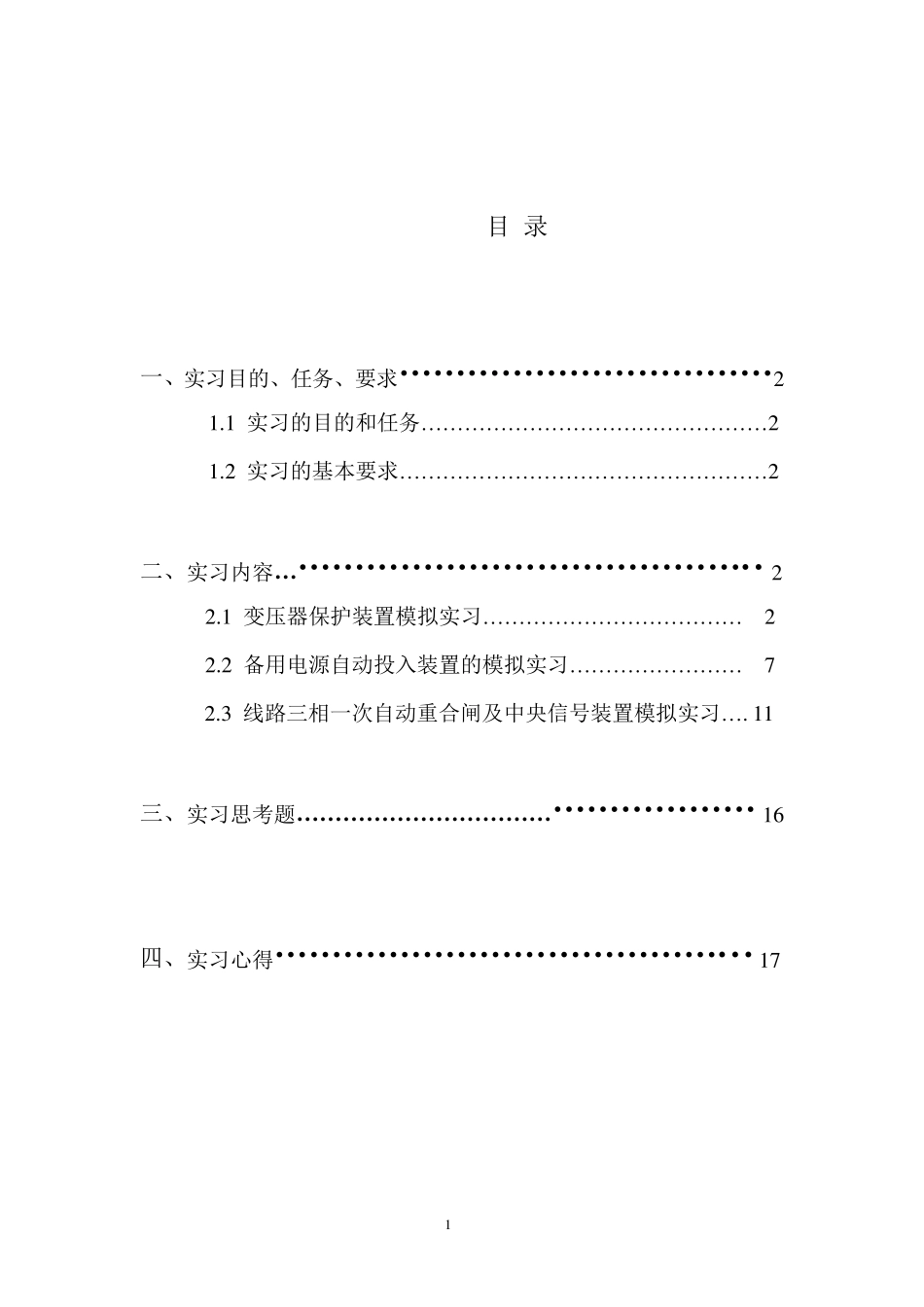

继 电 保 护 课 程 设 计 （ 实 习）报告 学 院： 电气信息工程学院 专 业： 电气工程及其自动化 班 级： 电 气09-3 * 名： * * 学 号： 1 6 指导教师： * * 1 目 录 一、实习目的、任务、要求……………………………2 1 .1 实习的目的和任务…………………………………………2 1 .2 实习的基本要求……………………………………………2 二、实习内容……………………………………. . 2 2 .1 变压器保护装置模拟实习……………………………… 2 2 .2 备用电源自动投入装置的模拟实习…………………… 7 2 .3 线路三相一次自动重合闸及中央信号装置模拟实习…. 1 1 三、实习思考题…………………………………………… 1 6 四、实习心得…………………………………. . . 1 7 2 一、 实习目的、任务、要求 1 .1 实习的目的和任务 本次实习的主要任务是通过动手实际连线，对原理图的理解，来验证所学继电保护的理论的正确性，加深对基本原理、基本概念的理解，进一步促进理论学习。熟悉继电保护装置的原理及基本结构，运行方式及各种故障的处理方法。培养处理实际问题的能力，为今后从事本专业打下坚实的基础，在工作中好减少事故的发生，提高工作效率。 1 .2 实习的基本要求 掌握几种常用继电器保护装置、信号装置、自动装置及控制装置的工作原理、实际接线、操作和动作顺序。并通过模拟故障，掌握各种保护自动装置和信号控制装置的动作情况。分析故障产生的原因、从原理图上分析故障的范围及处理方法。提高二次回路接线的分析能力和读图能力，提高自身的作图能力。 二、 实习内容 本课程实习内容包括变压器保护的模拟实习﹑自动重合闸及信号装置的模拟实习，备用电源自动投入装置的模拟实习及微机变压器保护实习。 2 .1 变压器保护装置实习 目的要求： 在熟悉差动继电器的基础上，进一步理解变压器差动保护，掌握变压器纵差保护的实习原理和实习接线。通过分析变压器保护装置的工作原理接线图，熟悉各元件的结构和接线。掌握变压器差动保 3 护﹑过流保护﹑过负荷保护，瓦斯保护的整定计算和各保护之间的配合能对差动、过流、过负荷进行实际整定。另外通过各种模拟故障的分析处理，掌握基本的实际调试技能。 原理图： 变压器差动保护交流回路接线图（挂件式） 4 变压器差动保护控制部分接线（挂件式） 原理说明： 电力变压器作为电力系统中的非常重要的...
