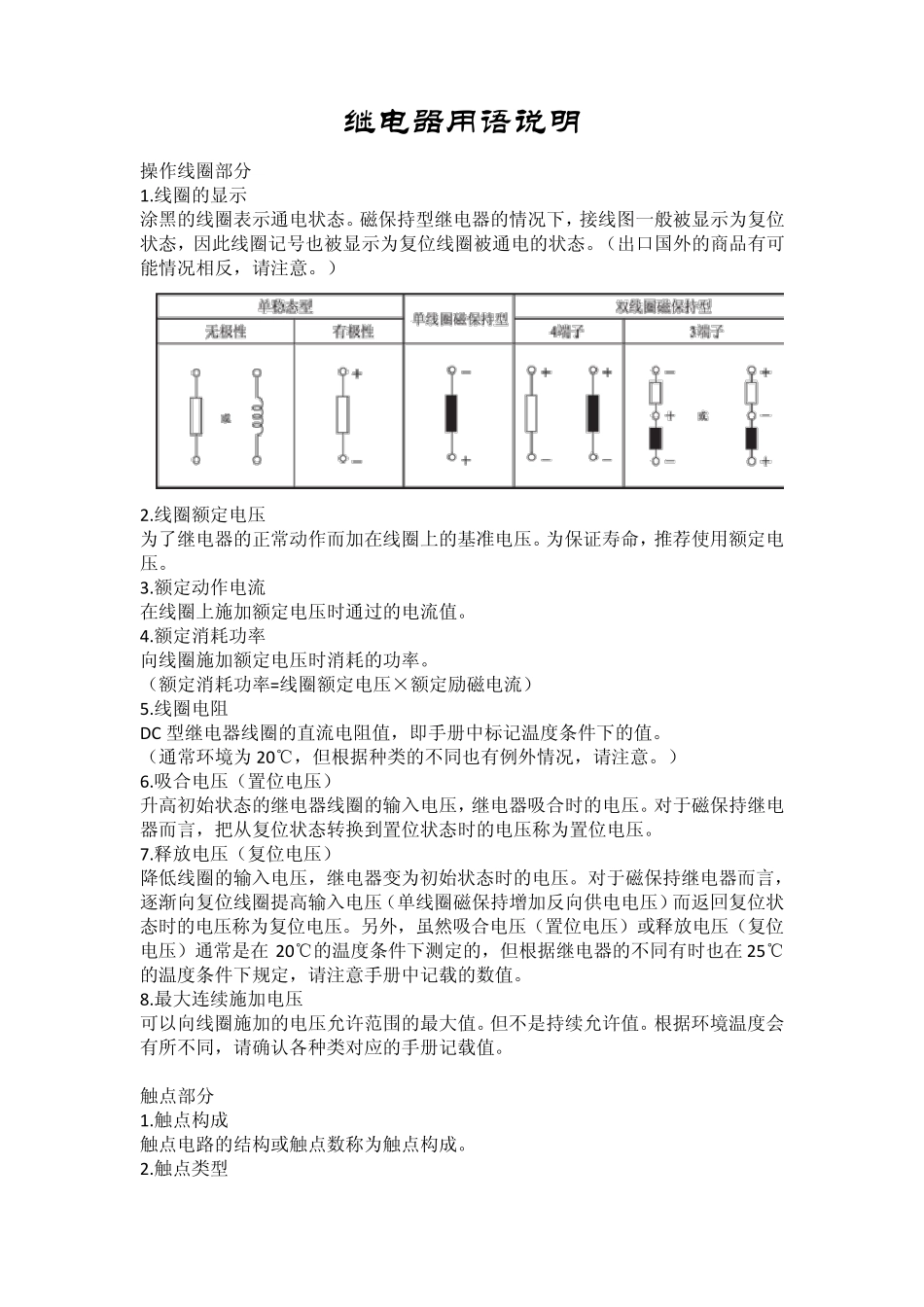

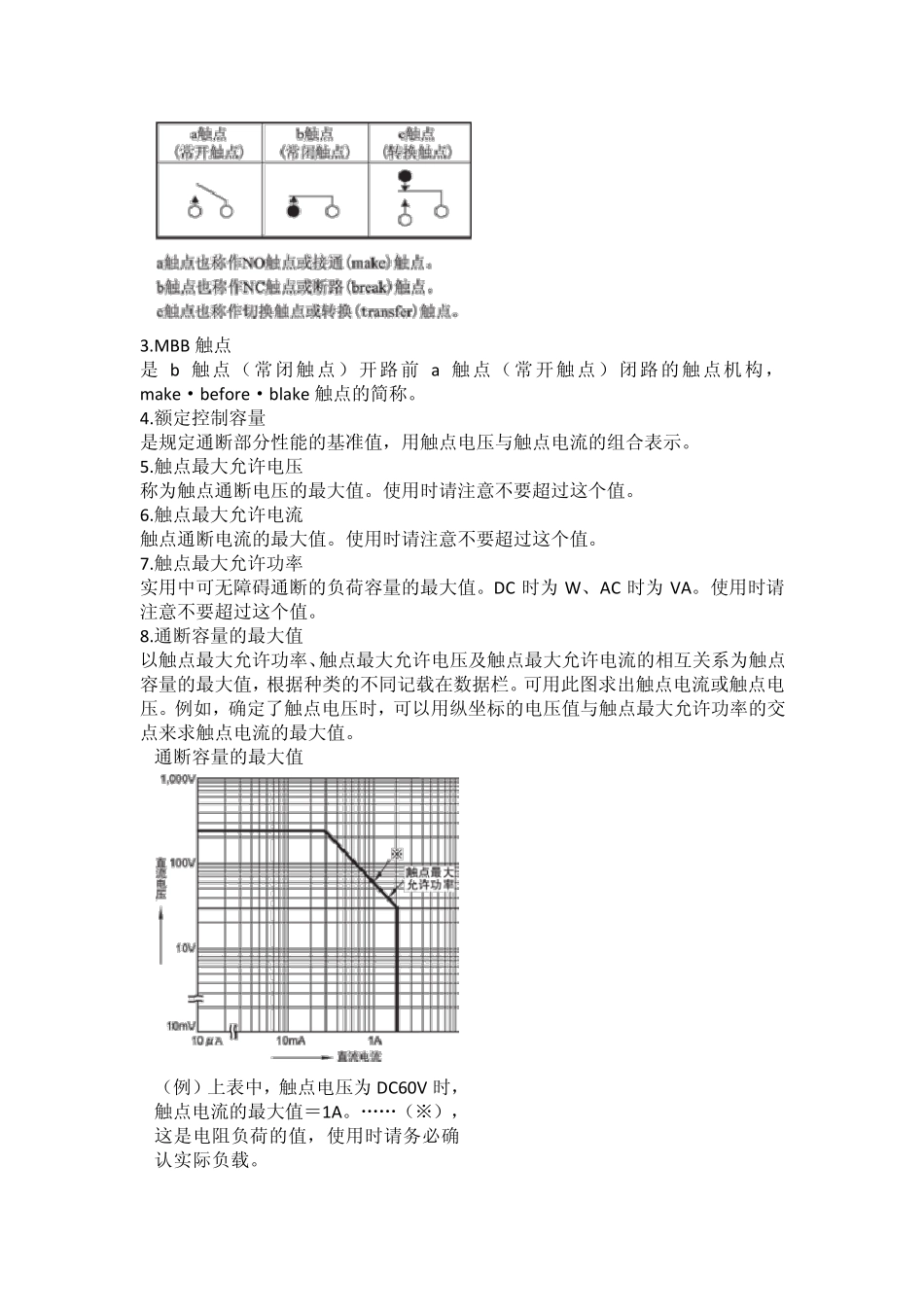

继电器用语说明 操作线圈部分 1.线圈的显示 涂黑的线圈表示通电状态。磁保持型继电器的情况下，接线图一般被显示为复位状态，因此线圈记号也被显示为复位线圈被通电的状态。（出口国外的商品有可能情况相反，请注意。） 2.线圈额定电压 为了继电器的正常动作而加在线圈上的基准电压。为保证寿命，推荐使用额定电压。 3.额定动作电流 在线圈上施加额定电压时通过的电流值。 4.额定消耗功率 向线圈施加额定电压时消耗的功率。 （额定消耗功率=线圈额定电压×额定励磁电流） 5.线圈电阻 DC 型继电器线圈的直流电阻值，即手册中标记温度条件下的值。 （通常环境为20℃，但根据种类的不同也有例外情况，请注意。） 6.吸合电压（置位电压） 升高初始状态的继电器线圈的输入电压，继电器吸合时的电压。对于磁保持继电器而言，把从复位状态转换到置位状态时的电压称为置位电压。 7.释放电压（复位电压） 降低线圈的输入电压，继电器变为初始状态时的电压。对于磁保持继电器而言，逐渐向复位线圈提高输入电压（单线圈磁保持增加反向供电电压）而返回复位状态时的电压称为复位电压。另外，虽然吸合电压（置位电压）或释放电压（复位电压）通常是在20℃的温度条件下测定的，但根据继电器的不同有时也在25℃的温度条件下规定，请注意手册中记载的数值。 8.最大连续施加电压 可以向线圈施加的电压允许范围的最大值。但不是持续允许值。根据环境温度会有所不同，请确认各种类对应的手册记载值。 触点部分 1.触点构成 触点电路的结构或触点数称为触点构成。 2.触点类型 3.MBB 触点 是b 触点（常闭触点）开路前a 触点（常开触点）闭路的触点机构，make·before·blake 触点的简称。 4.额定控制容量 是规定通断部分性能的基准值，用触点电压与触点电流的组合表示。 5.触点最大允许电压 称为触点通断电压的最大值。使用时请注意不要超过这个值。 6.触点最大允许电流 触点通断电流的最大值。使用时请注意不要超过这个值。 7.触点最大允许功率 实用中可无障碍通断的负荷容量的最大值。DC 时为 W、AC 时为 VA。使用时请注意不要超过这个值。 8.通断容量的最大值 以触点最大允许功率、触点最大允许电压及触点最大允许电流的相互关系为触点容量的最大值，根据种类的不同记载在数据栏。可用此图求出触点电流或触点电压。例如，确定了触点电压时，可以用纵坐标的电压值与触点最大允许功率的交点来求触点电流的最大值。 通断容...
