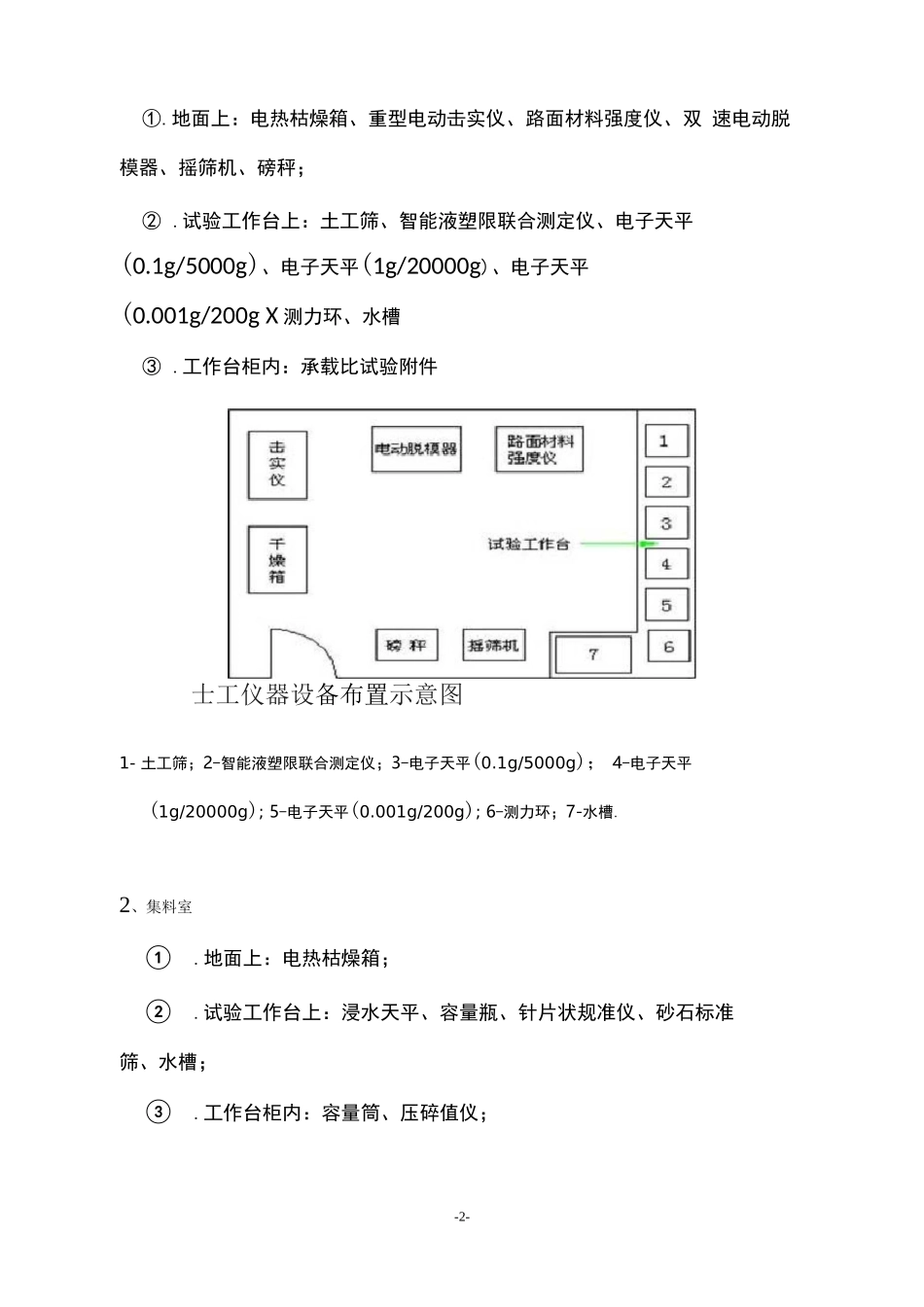

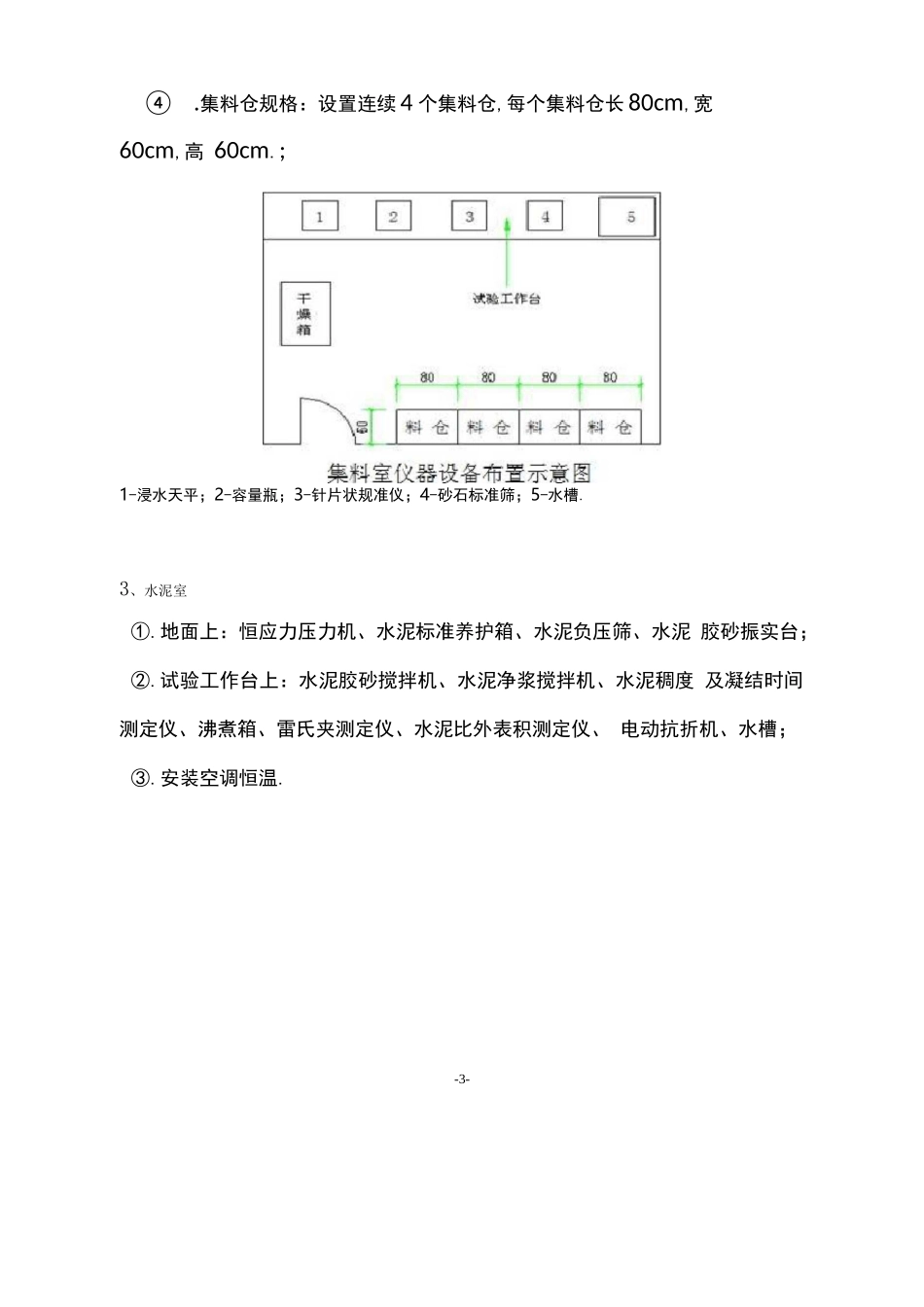

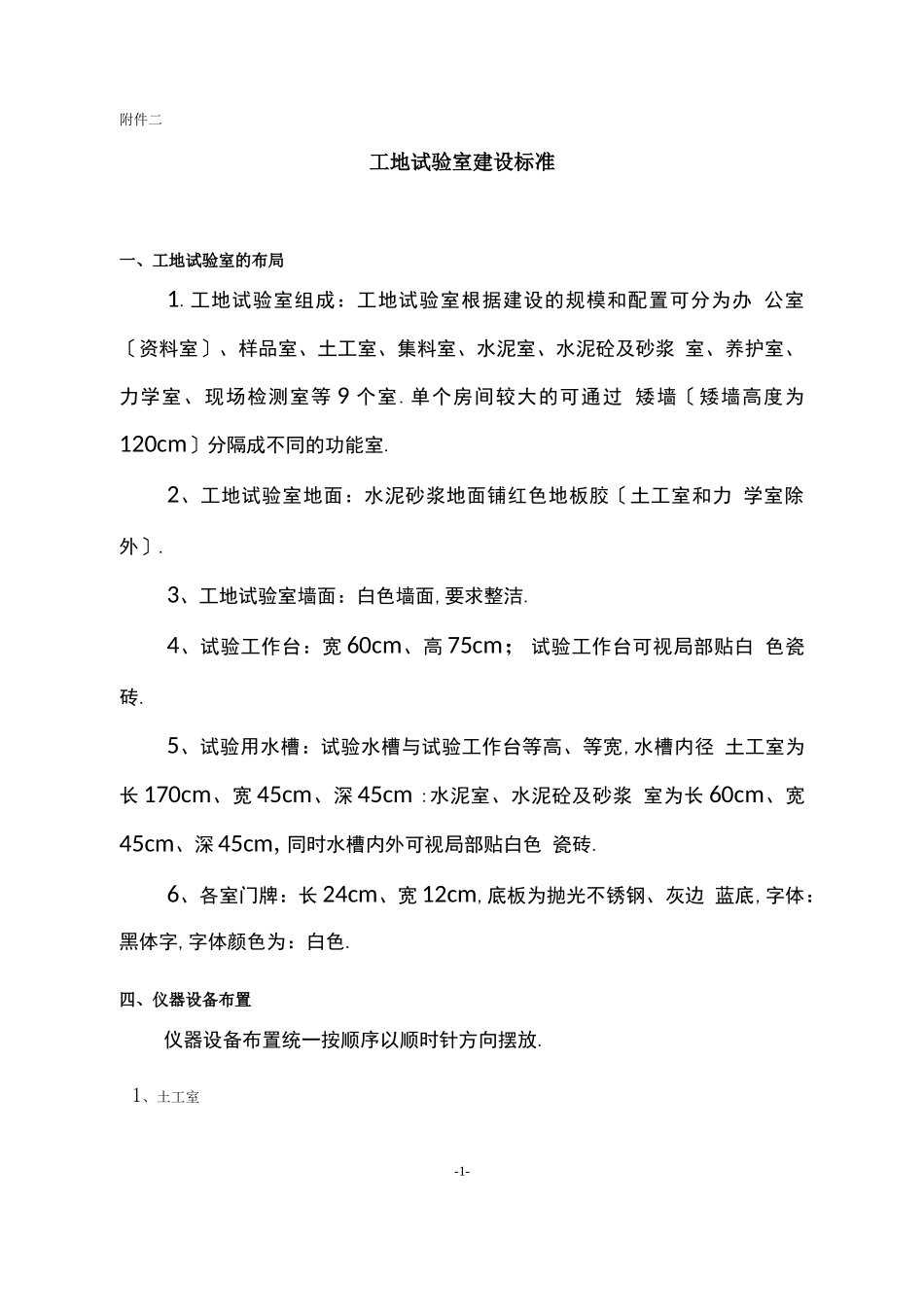

附件二工地试验室建设标准一、工地试验室的布局1.工地试验室组成：工地试验室根据建设的规模和配置可分为办 公室〔资料室〕、样品室、土工室、集料室、水泥室、水泥砼及砂浆 室、养护室、力学室、现场检测室等 9 个室.单个房间较大的可通过 矮墙〔矮墙高度为120cm〕分隔成不同的功能室.2、工地试验室地面：水泥砂浆地面铺红色地板胶〔土工室和力 学室除外〕.3、工地试验室墙面：白色墙面,要求整洁.4、试验工作台：宽 60cm、高 75cm；试验工作台可视局部贴白 色瓷砖.5、试验用水槽：试验水槽与试验工作台等高、等宽,水槽内径 土工室为长 170cm、宽 45cm、深 45cm :水泥室、水泥砼及砂浆 室为长 60cm、宽45cm、深 45cm,同时水槽内外可视局部贴白色 瓷砖.6、各室门牌：长 24cm、宽 12cm,底板为抛光不锈钢、灰边 蓝底,字体：黑体字,字体颜色为：白色.四、仪器设备布置仪器设备布置统一按顺序以顺时针方向摆放.1、土工室-1-①.地面上：电热枯燥箱、重型电动击实仪、路面材料强度仪、双 速电动脱模器、摇筛机、磅秤；② .试验工作台上：土工筛、智能液塑限联合测定仪、电子天平(0.1g/5000g)、电子天平(1g/20000g)、电子天平(0.001g/200g X 测力环、水槽③ .工作台柜内：承载比试验附件士工仪器设备布置示意图1- 土工筛；2-智能液塑限联合测定仪；3-电子天平(0.1g/5000g)； 4-电子天平(1g/20000g); 5-电子天平(0.001g/200g); 6-测力环；7-水槽.2、集料室①.地面上：电热枯燥箱；②.试验工作台上：浸水天平、容量瓶、针片状规准仪、砂石标准筛、水槽；③.工作台柜内：容量筒、压碎值仪；-2-④ .集料仓规格：设置连续 4 个集料仓,每个集料仓长 80cm,宽60cm,高 60cm.;1-浸水天平；2-容量瓶；3-针片状规准仪；4-砂石标准筛；5-水槽.3、水泥室①.地面上：恒应力压力机、水泥标准养护箱、水泥负压筛、水泥 胶砂振实台；②.试验工作台上：水泥胶砂搅拌机、水泥净浆搅拌机、水泥稠度 及凝结时间测定仪、沸煮箱、雷氏夹测定仪、水泥比外表积测定仪、 电动抗折机、水槽；③.安装空调恒温.-3-水泥室仪器设省布置示意图1-水泥胶砂搅拌机；2-水泥净浆搅拌机；3-水泥稠度及凝结时间测定仪；4-沸煮箱;5-雷氏夹测定仪；6-电动抗折机；7-水泥比外表积测定仪；8-水槽.4、水泥砼及水泥砂浆室① .地面上：砼强制式搅拌机、水泥砼振动台、抗渗仪、双端磨光机、电动切石机、砂浆搅拌机；② .试验工作台上：砂浆稠度仪、砂浆分层度仪、水...
