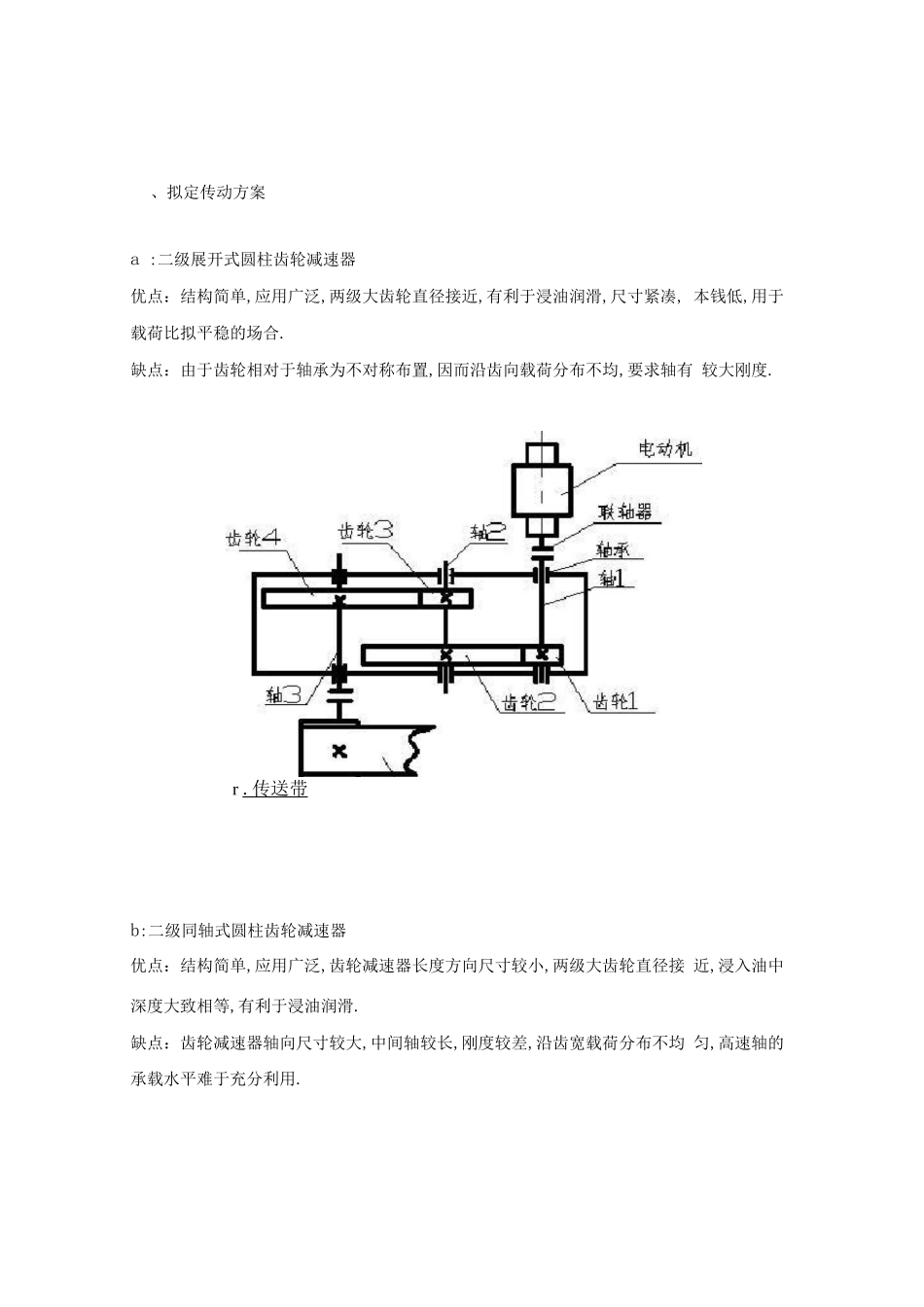

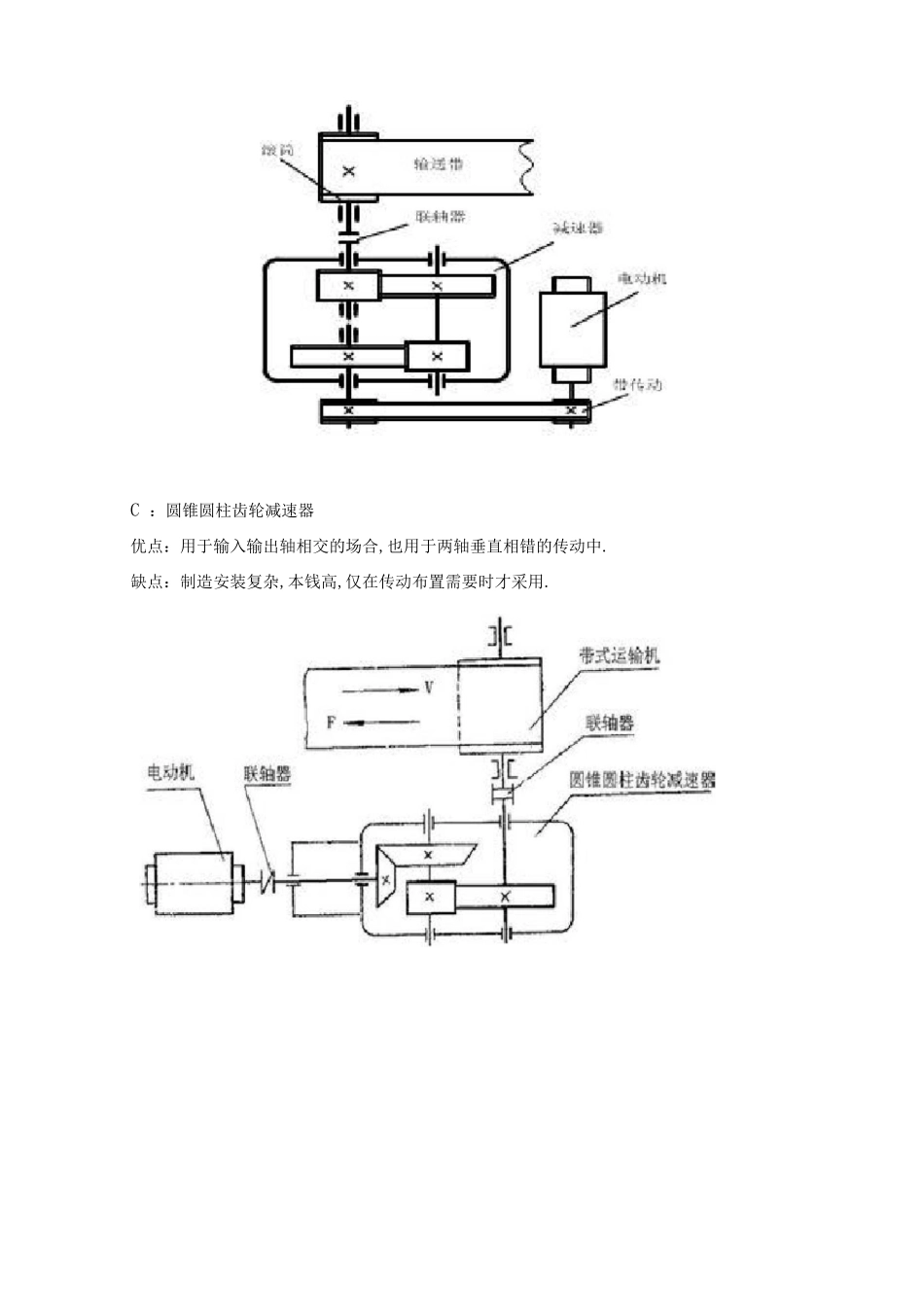

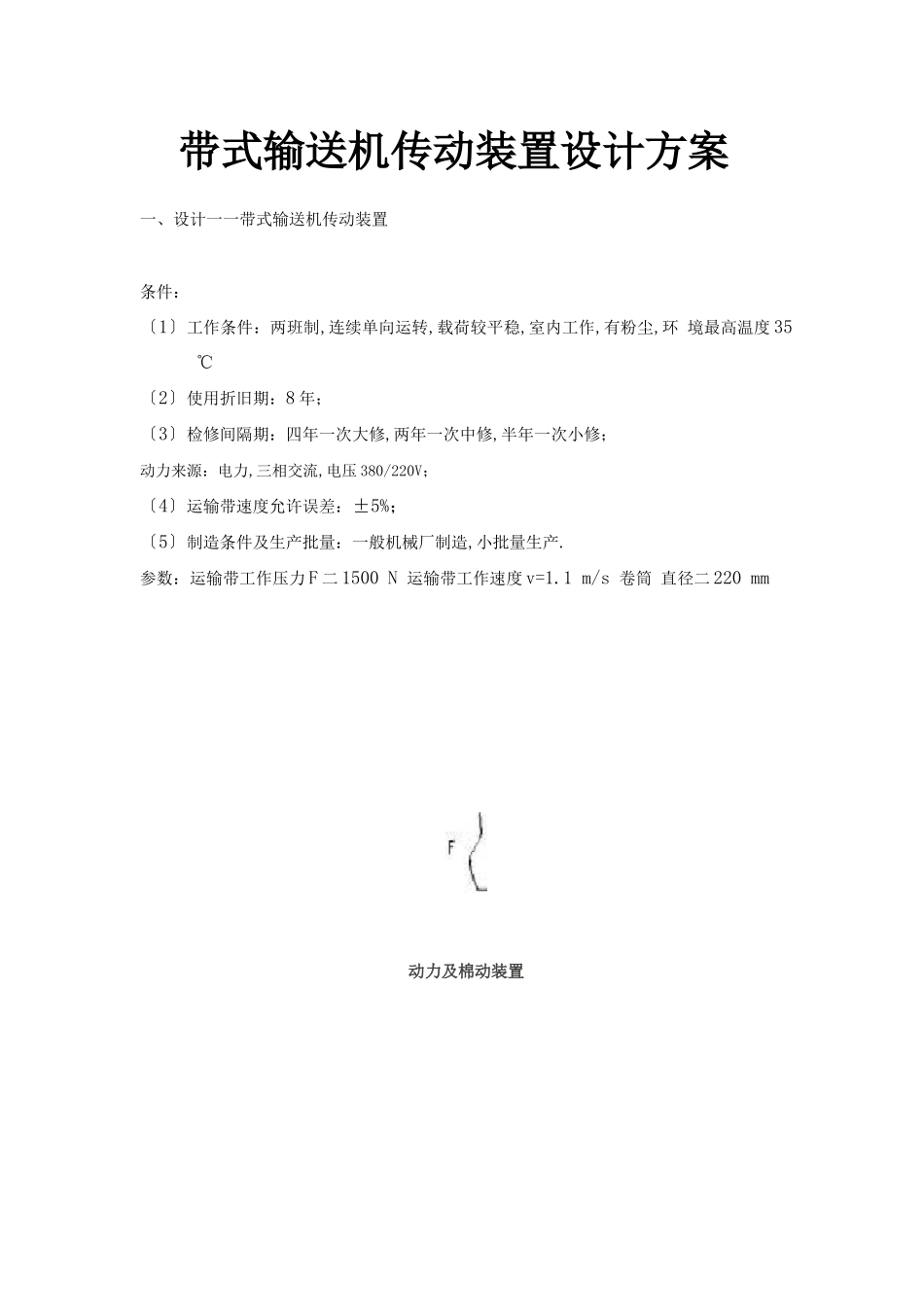

带式输送机传动装置设计方案一、设计一一带式输送机传动装置条件：〔1〕工作条件：两班制,连续单向运转,载荷较平稳,室内工作,有粉尘,环 境最高温度 35℃〔2〕使用折旧期：8 年；〔3〕检修间隔期：四年一次大修,两年一次中修,半年一次小修；动力来源：电力,三相交流,电压 380/220V；〔4〕运输带速度允许误差：±5%；〔5〕制造条件及生产批量：一般机械厂制造,小批量生产.参数：运输带工作压力 F 二 1500 N 运输带工作速度 v=1.1 m/s 卷筒 直径二 220 mm动力及棉动装置、拟定传动方案a :二级展开式圆柱齿轮减速器优点：结构简单,应用广泛,两级大齿轮直径接近,有利于浸油润滑,尺寸紧凑, 本钱低,用于载荷比拟平稳的场合.缺点：由于齿轮相对于轴承为不对称布置,因而沿齿向载荷分布不均,要求轴有 较大刚度.r . 传送带 b:二级同轴式圆柱齿轮减速器优点：结构简单,应用广泛,齿轮减速器长度方向尺寸较小,两级大齿轮直径接 近,浸入油中深度大致相等,有利于浸油润滑.缺点：齿轮减速器轴向尺寸较大,中间轴较长,刚度较差,沿齿宽载荷分布不均 匀,高速轴的承载水平难于充分利用.C ：圆锥圆柱齿轮减速器优点：用于输入输出轴相交的场合,也用于两轴垂直相错的传动中.缺点：制造安装复杂,本钱高,仅在传动布置需要时才采用.d :单级蜗杆减速器优点：结构简单,尺寸紧凑缺点：效率较低,适用于载荷较小、间歇工作的场合,轴承润滑不太方便.综上所述,二级展开式圆柱齿轮减速器比拟符合方案要求,应选用二级展开式圆 柱齿轮减速器.三、电动机的选择设计设计步骤及内容结果电动机的选择：F = 1500 N v = 1.1 m/sD = 220 mmFvT , LP == 1.65 KWo 10001、电动机输出功率P = P d "n =n 2 n 3 n 2 n 2 n 1 > > 2_ 、>3 、 45nJ 联轴器效率 n：：啮合效率 n：：轴承效率 n：：溜油效率 n［：滚筒效率n；二 0.99n1二 0.99n；二 0.98n3 = 0.97n：二 0.96丑=0.992 义 0.992 义 0.983 义 0.972 义 0.96 工 0.817P =g5-六 2.020 d 0.817 根据 Pd查电动机手册 选取Y100L1-4 型电动机P = 2.2 KWnm = 1430r /minM = 2.32、总传动比计算及传动比分配i=nm n Dv x 60 X1000 1.1x 60 X1000 八一八 , .n ==仁 95.49r / minD 兀 D 兀 x 220. n 1430 …0i = f == 14.98nD95.49i = i • i取 i；= 4.74i 2 = 3.16选取Y100L1-4 型电动机i； = 4.74i 2 =...
