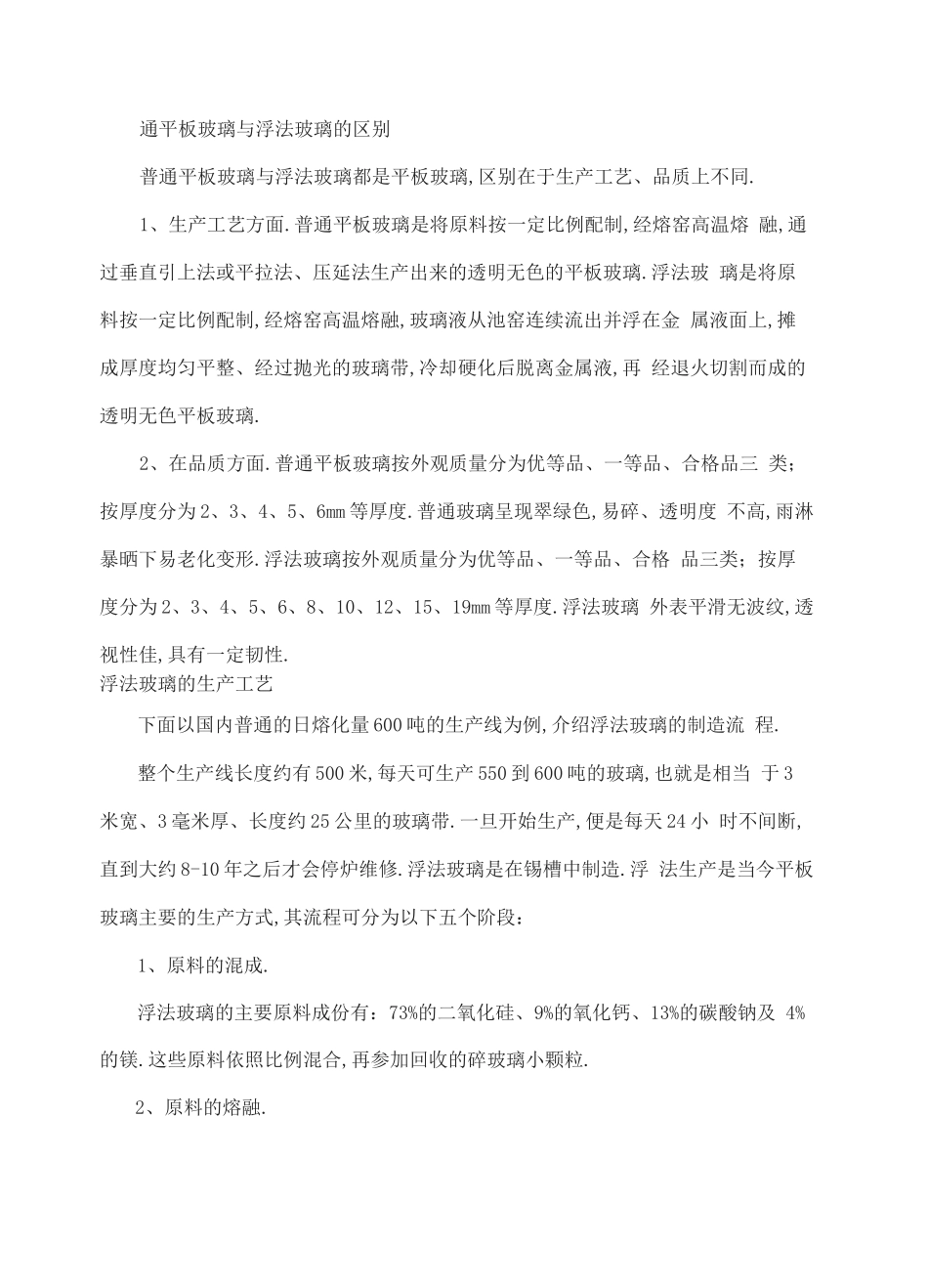

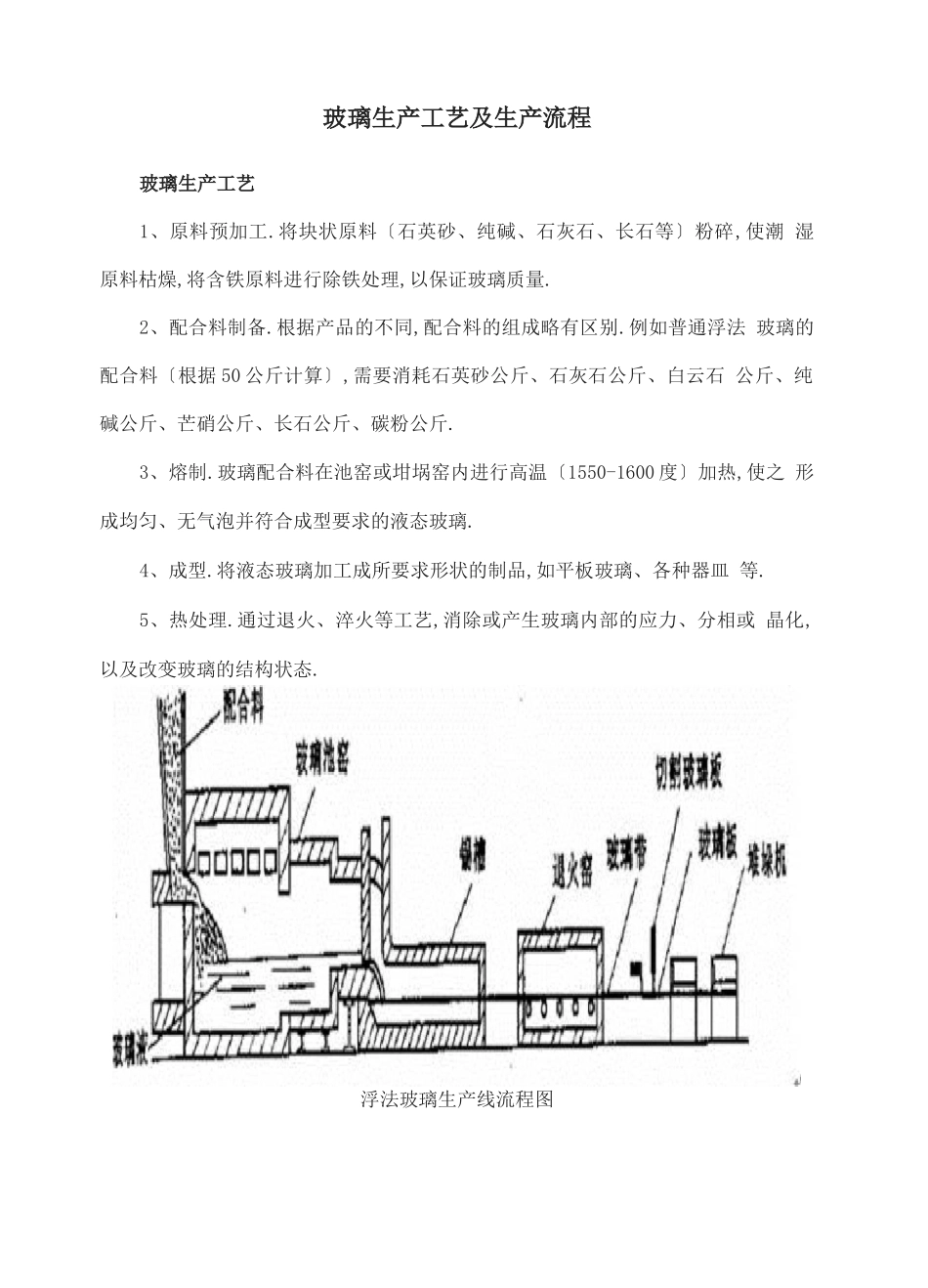

玻璃生产工艺及生产流文件排版存档编号：［UYTR玻璃生产工艺及生产流程玻璃生产工艺1、原料预加工.将块状原料〔石英砂、纯碱、石灰石、长石等〕粉碎,使潮 湿原料枯燥,将含铁原料进行除铁处理,以保证玻璃质量.2、配合料制备.根据产品的不同,配合料的组成略有区别.例如普通浮法 玻璃的配合料〔根据 50 公斤计算〕,需要消耗石英砂公斤、石灰石公斤、白云石 公斤、纯碱公斤、芒硝公斤、长石公斤、碳粉公斤.3、熔制.玻璃配合料在池窑或坩埚窑内进行高温〔1550-1600 度〕加热,使之 形成均匀、无气泡并符合成型要求的液态玻璃.4、成型.将液态玻璃加工成所要求形状的制品,如平板玻璃、各种器皿 等.5、热处理.通过退火、淬火等工艺,消除或产生玻璃内部的应力、分相或 晶化,以及改变玻璃的结构状态.浮法玻璃生产线流程图通平板玻璃与浮法玻璃的区别普通平板玻璃与浮法玻璃都是平板玻璃,区别在于生产工艺、品质上不同.1、生产工艺方面.普通平板玻璃是将原料按一定比例配制,经熔窑高温熔 融,通过垂直引上法或平拉法、压延法生产出来的透明无色的平板玻璃.浮法玻 璃是将原料按一定比例配制,经熔窑高温熔融,玻璃液从池窑连续流出并浮在金 属液面上,摊成厚度均匀平整、经过抛光的玻璃带,冷却硬化后脱离金属液,再 经退火切割而成的透明无色平板玻璃.2、在品质方面.普通平板玻璃按外观质量分为优等品、一等品、合格品三 类；按厚度分为 2、3、4、5、6mm 等厚度.普通玻璃呈现翠绿色,易碎、透明度 不高,雨淋暴晒下易老化变形.浮法玻璃按外观质量分为优等品、一等品、合格 品三类；按厚度分为 2、3、4、5、6、8、10、12、15、19mm 等厚度.浮法玻璃 外表平滑无波纹,透视性佳,具有一定韧性.浮法玻璃的生产工艺下面以国内普通的日熔化量 600 吨的生产线为例,介绍浮法玻璃的制造流 程.整个生产线长度约有 500 米,每天可生产 550 到 600 吨的玻璃,也就是相当 于 3米宽、3 毫米厚、长度约 25 公里的玻璃带.一旦开始生产,便是每天 24 小 时不间断,直到大约 8-10 年之后才会停炉维修.浮法玻璃是在锡槽中制造.浮 法生产是当今平板玻璃主要的生产方式,其流程可分为以下五个阶段：1、原料的混成.浮法玻璃的主要原料成份有：73%的二氧化硅、9%的氧化钙、13%的碳酸钠及 4%的镁.这些原料依照比例混合,再参加回收的碎玻璃小颗粒.2、原料的熔融.将调配好的原料经过一个混合仓后,再进入一个有 5 个仓室的窑炉中加热,约 1550 摄氏度时成为...
