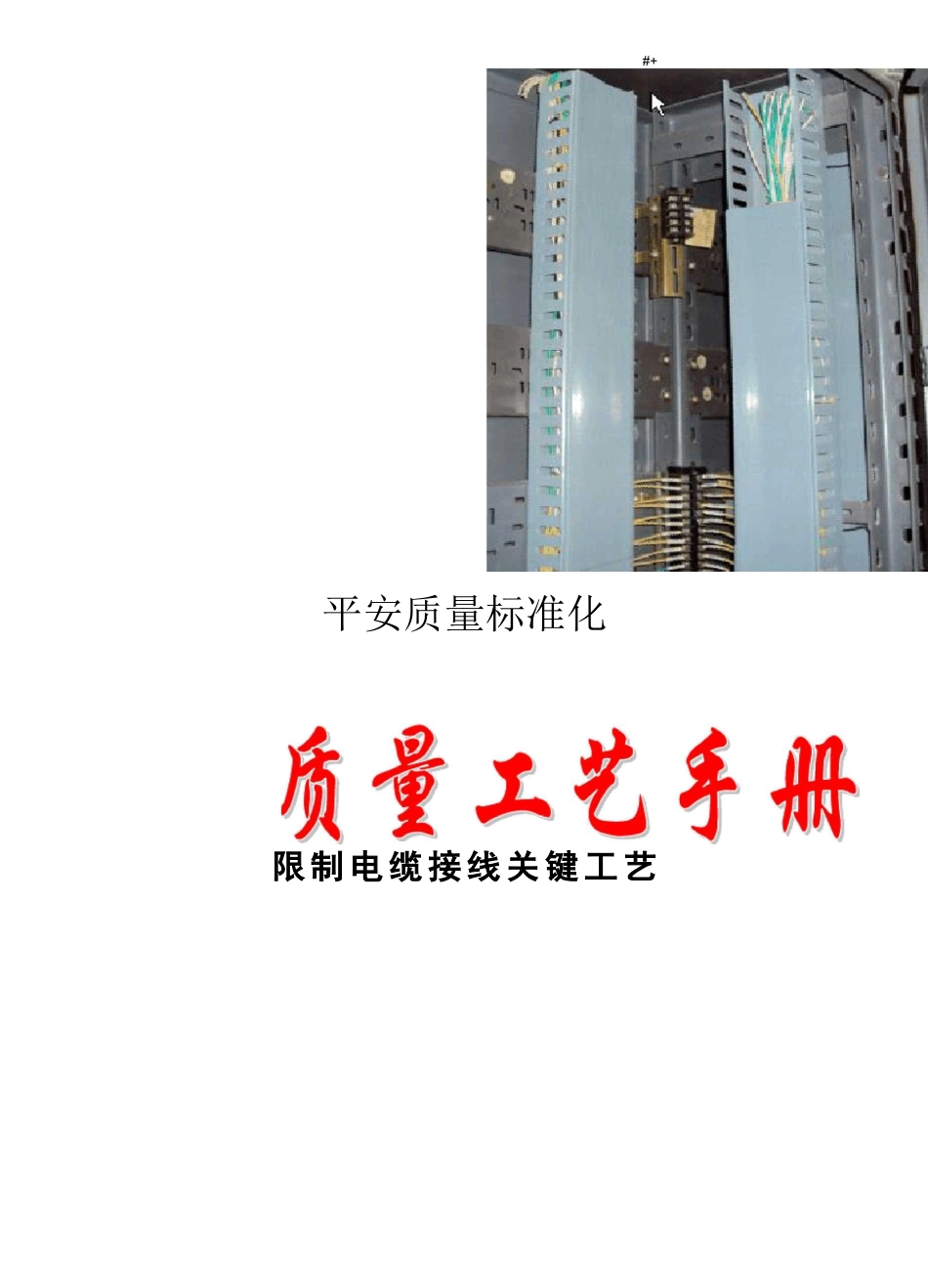

#+平安质量标准化限 制 电 缆 接 线 关 键 工 艺#+#+1■电缆固定正确：①、施放后电缆固定牢固.②、排列整洁.关键质量工艺要求:1 电缆出线要选择离接线端子最近部位2 电缆敷设后的固定要牢固,排列整洁,不得交叉.#+2■电缆剥皮关键质量工艺要求：1电缆外皮绝缘剥离应注意掌握剥线时的力度,电缆刀应以不完全滑破外皮为好2划开后由电缆端部剥开,不要划伤屏蔽层.#+3■外皮清理关键质量工艺要求:1 将剥开电缆的外皮和内部线芯的包裹层剥开2 屏蔽线留好#+关键质量工艺要求:电缆线芯应在接线前对电缆单股线芯拉直,拉线时应掌握1好力度,标准是线芯发生变形稳准2 拉直后的电缆应自下至上每隔 150mm 用尼龙扎带绑扎.#+5■制作屏蔽线关键质量工艺要求:1 将屏蔽线分成三股编成小辫子状电缆屏蔽为其他形式时,电缆的屏蔽与导线的连接必须采 用焊接连接,且电缆的屏蔽只能单端接地,一般采用机柜 侧接地,不接地侧要保证与地彻底隔离#+6■电缆头制作1电缆头制作前,先用同一颜色塑料带缠绕包裹与电缆等粗再用长 80mm 的热缩管上露 30mm 下露 50mm,端面对2齐进行热缩成型.#+7■电缆固定#+8、单芯线剥线.关键质量工艺要求:电缆线芯剥线应使用专用的剥线钳,不得使用尖嘴钳和斜1口钳,预防由于力度掌握不好造成的线芯损坏.剥出的线头以完全压入端子为宜,预防线头裸露局部过短2压在绝缘皮上或线头裸露局部过长容易短路和人员触电一 改股软导线端部处理采用压接接线的方式时,应采用专用3的压线钳,不得采用尖嘴钳等其他工具,重要信号压接后 还需要烫锡处理.采取圈接压线时圆圈大小适中,瞬时针〔螺丝拧紧〕方向, 两根导线中间还需加装平垫,使用弹簧圈和平垫压接导 线,螺丝紧固#+9、接线端子接线工艺.关键质量工艺要求：1每个端子原那么上压 根导线,确需压接两个线时,两个导 线线径应相同,线径不同时可使用专用线鼻压接,不得压 接三根以上导线.2使用力矩改锥紧线时,根据现场实际将力矩调到 7-8 个3备用芯预留长度至最远端处,满足接引最远端端子接线需 要,一根电缆的所有备用芯集中捆绑,并套好有本根电缆 编号的套管.
