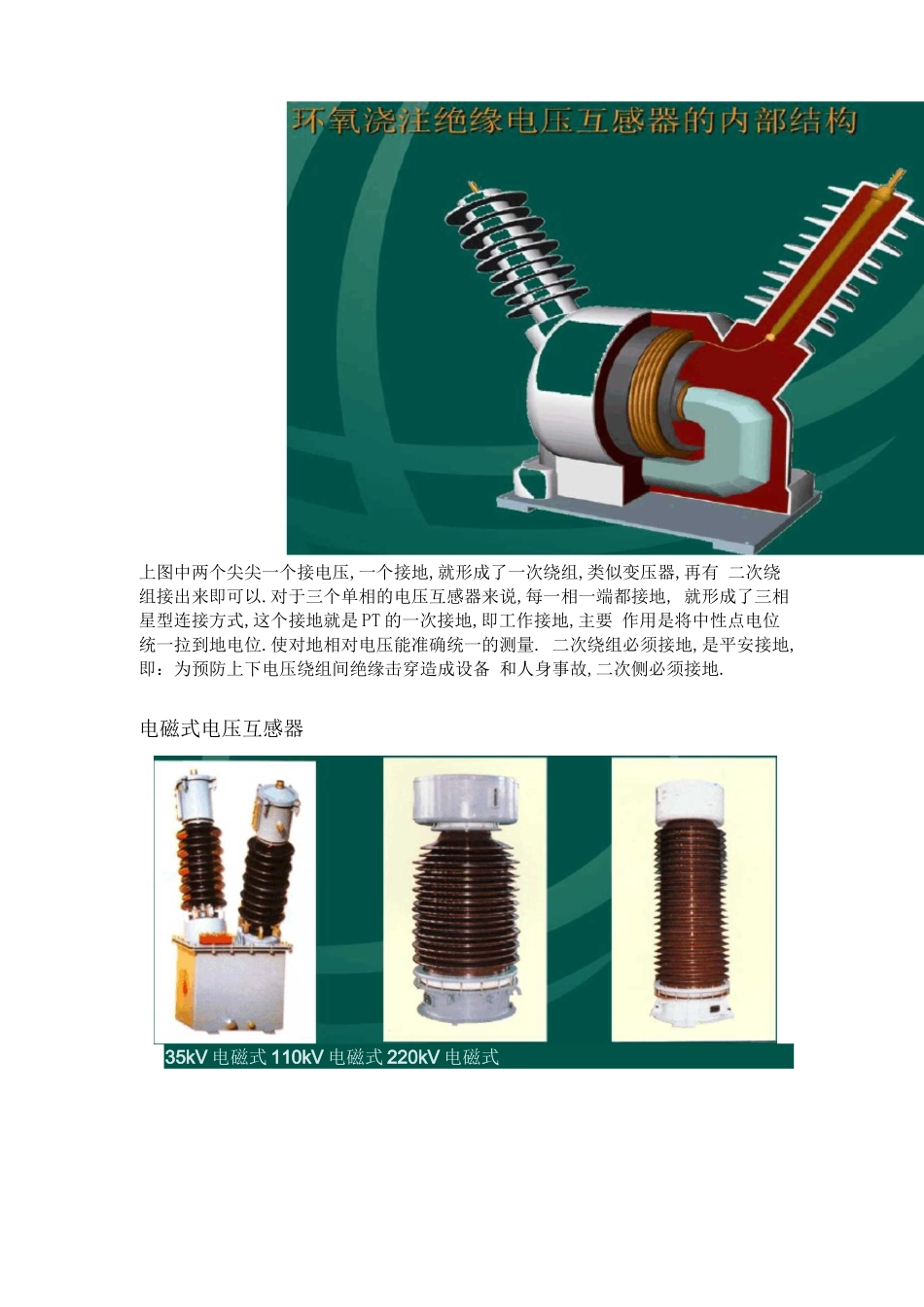

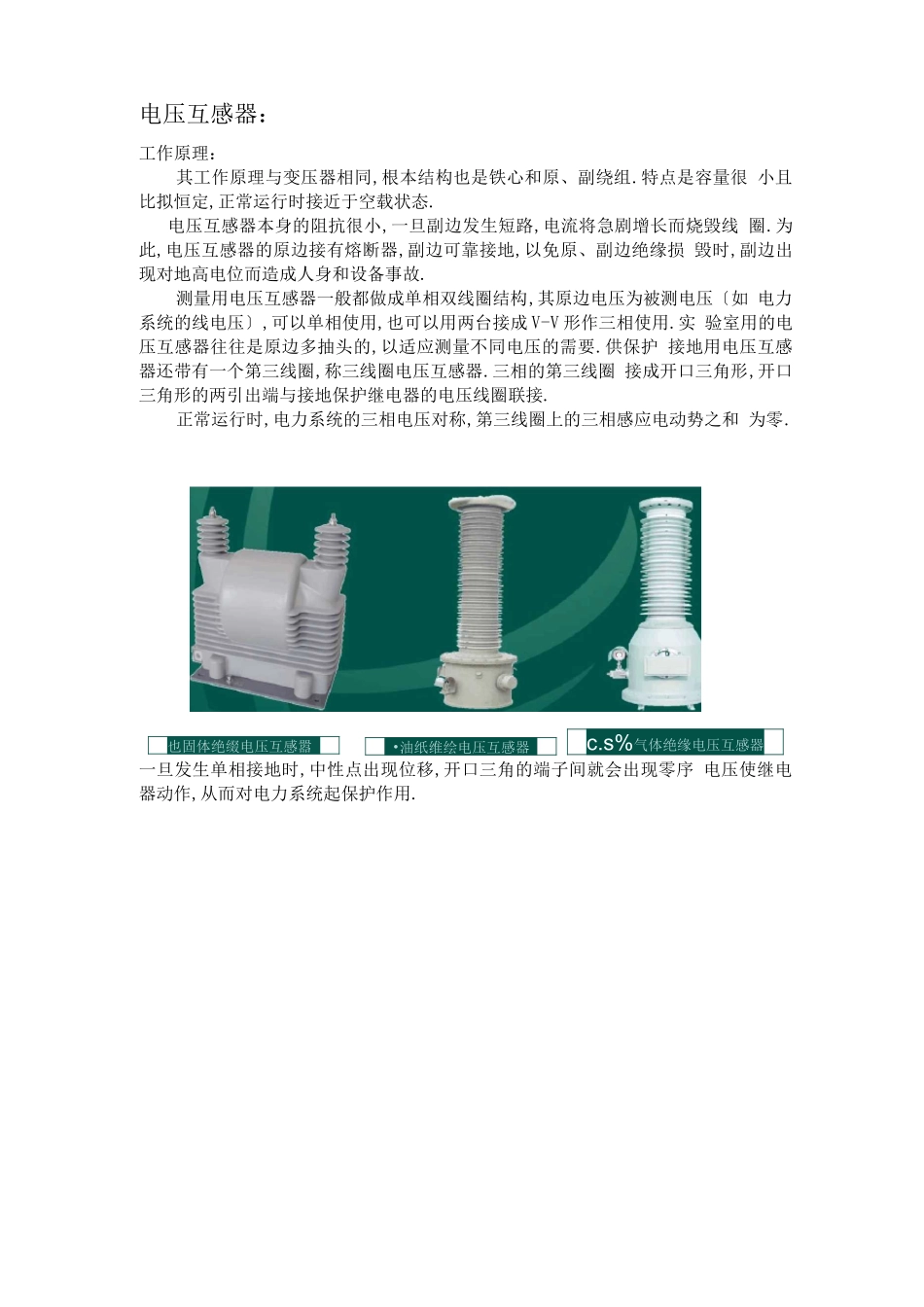

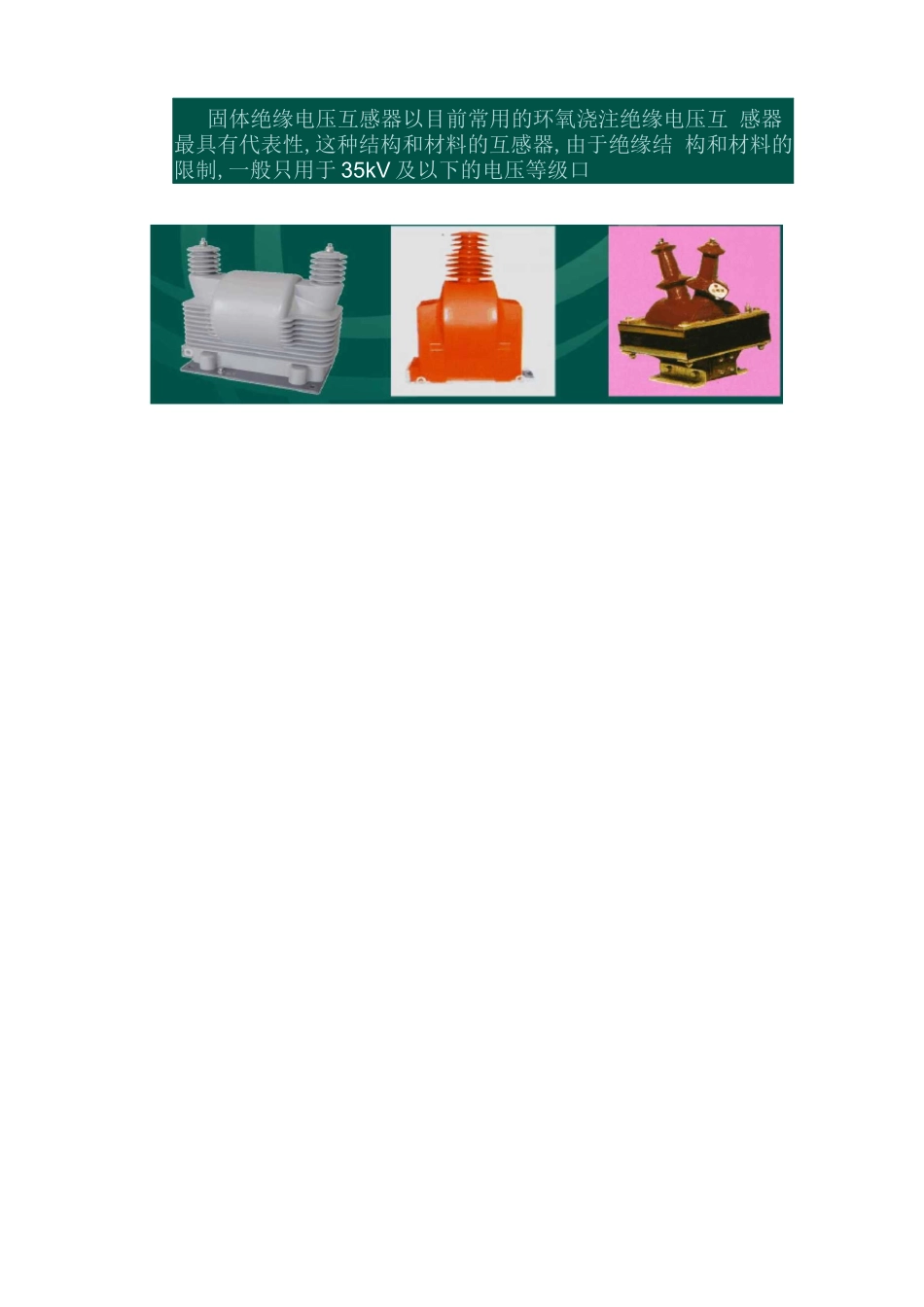

电压互感器:工作原理:其工作原理与变压器相同,根本结构也是铁心和原、副绕组.特点是容量很 小且比拟恒定,正常运行时接近于空载状态.电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线 圈.为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损 毁时,副边出现对地高电位而造成人身和设备事故.测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压〔如 电力系统的线电压〕,可以单相使用,也可以用两台接成 V-V 形作三相使用.实 验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要.供保护 接地用电压互感器还带有一个第三线圈,称三线圈电压互感器.三相的第三线圈 接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接.正常运行时,电力系统的三相电压对称,第三线圈上的三相感应电动势之和 为零.一旦发生单相接地时,中性点出现位移,开口三角的端子间就会出现零序 电压使继电器动作,从而对电力系统起保护作用.c.s%气体绝缘电压互感器也固体绝缀电压互感嚣•油纸维绘电压互感器固体绝缘电压互感器以目前常用的环氧浇注绝缘电压互 感器最具有代表性,这种结构和材料的互感器,由于绝缘结 构和材料的限制,一般只用于 35kV 及以下的电压等级口上图中两个尖尖一个接电压,一个接地,就形成了一次绕组,类似变压器,再有 二次绕组接出来即可以.对于三个单相的电压互感器来说,每一相一端都接地, 就形成了三相星型连接方式,这个接地就是 PT 的一次接地,即工作接地,主要 作用是将中性点电位统一拉到地电位.使对地相对电压能准确统一的测量. 二次绕组必须接地,是平安接地,即:为预防上下电压绕组间绝缘击穿造成设备 和人身事故,二次侧必须接地.电磁式电压互感器35kV 电磁式 110kV 电磁式 220kV 电磁式电容式电压互感器⑴ 电容分压器⑷ 中压电容⑺ 阻尼器⑼ 阻尼器连接线(12)接地端(15)电磁单元箱体⑵ 电磁单元 (5)中间变压器⑶ 高压电容 ⑹补偿由抗器(的电容分压器低压端对地保护间隙(1.)一次接线端 (11)二次输出?3)维囊油 (U)电容分压器套管(16)端子箱(17)外置式金.属膨胀器为了获得理想的电压源,在网络中串入非线性补偿电感线圈 L;为抗干扰,减少 互感器开口三角形绕组的不平衡电压,提升零序保护装置的灵敏度,增设一个高 频阻断线圈 1’,为了抑制谐振的产生,常在互感器二次侧接入 0 阻尼器.忤 I 1 CVT 典型结构明理图阁 2 CVT 眼型电气逑接〕...
