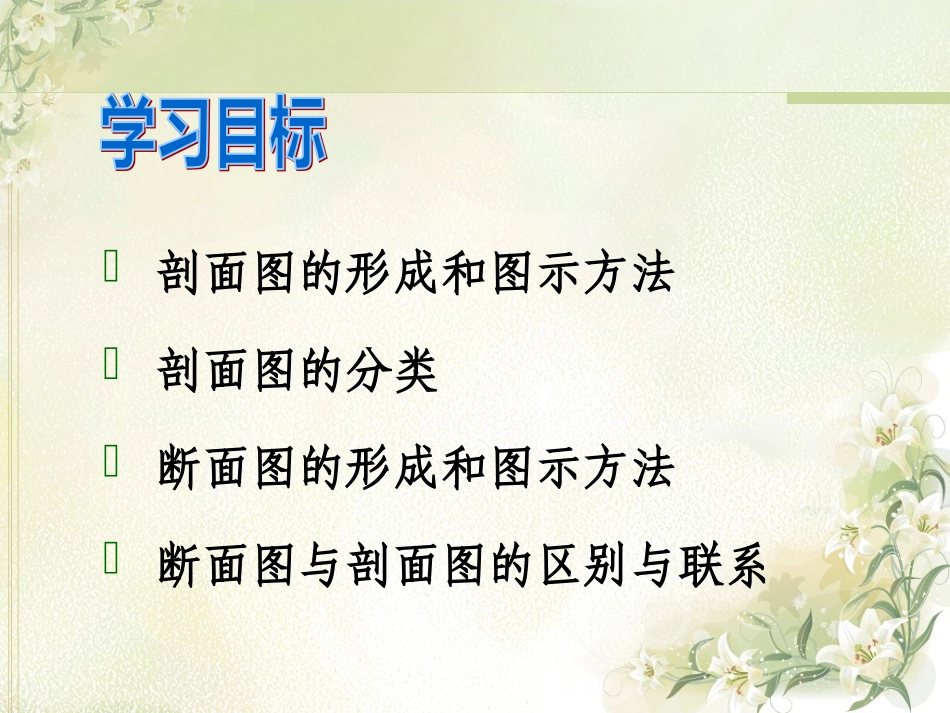

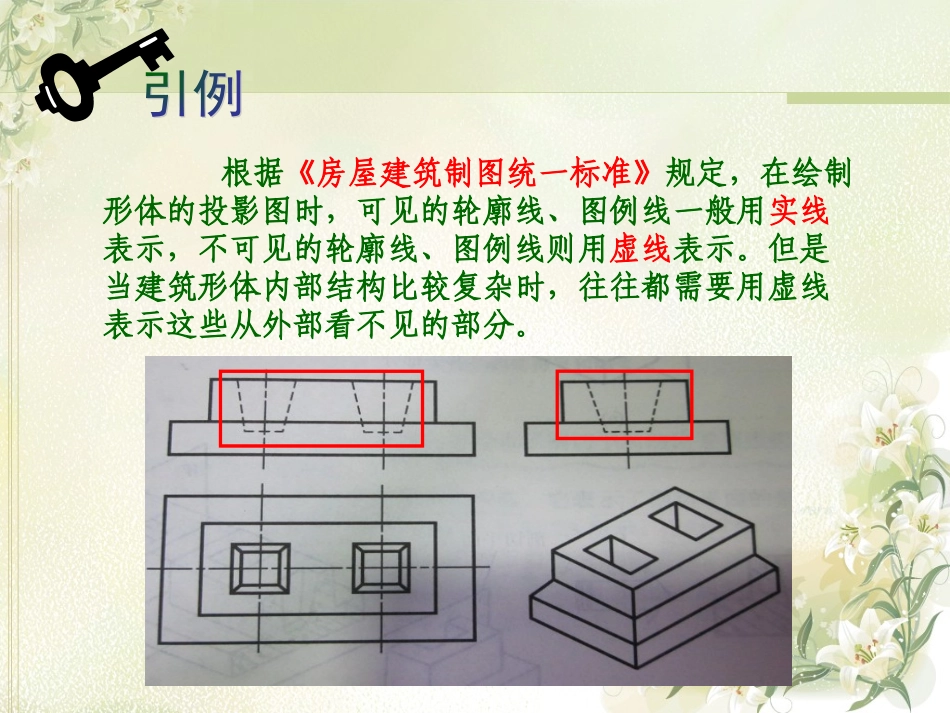

剖面图的形成和图示方法剖面图的分类断面图的形成和图示方法断面图与剖面图的区别与联系根据《房屋建筑制图统一标准》规定，在绘制形体的投影图时，可见的轮廓线、图例线一般用实线表示，不可见的轮廓线、图例线则用虚线表示。但是当建筑形体内部结构比较复杂时，往往都需要用虚线表示这些从外部看不见的部分。3.1.1剖面图的基本概念用一个平面作为剖切平面，假想在形体的适当部位切开，并移去剖切平面与观察者之间的部分，将剩余部分投影到与剖切平面平行的投影面上，所得的投影图就称为剖面图，简称剖图。一部分是被平面切到的部分（阴影部分）另一部分是沿投影方向未被切到但能看到部分的投影3.1.2剖面图的标注用剖面图配合其它投影图表达形体时，为了便于读图，要将剖面图中的剖切位置和投影方向在图样中加以说明，同时还要注明剖面图的名称，这既是剖面图的标注。剖切位置线剖视方向线剖面的编号3.1.3剖面图的图示方法第一步，确定剖切平面的位置。一般都使剖切平面平行于基本投影面，从而使得截面的投影反映实形，同时也便于作图。剖切平面应尽量通过形体内部结构的对称平面、轴线或其他适当的位置（如孔、洞、槽的中心线），使得他们由不可见变为可见，表达完整、清楚。3.1.3剖面图的图示方法第二步，画出剖面的剖切符号并进行标注。11既便于读者读图，又为下一步的作图打下了基础。3.1.3剖面图的图示方法第三步，画出截面和剖开后剩余部分的轮廓线。3.1.3剖面图的图示方法第四步，填绘建筑材料图例。目的在于区分截面部分和非截面部分，同时表明建筑形体的选材用料。当建筑物的材料不明时，可用同方向、等间距的45°细实线来表示图例线。图例线可以向左也可以向右倾斜，但在同一形体的各个剖面图中，截面上的倾斜方向和间距要一致。第五步，标注剖面图的名称。剖视图中容易漏线的示例√√√剖视图中容易漏线的示例√3.1.4剖面图的类型绘制剖面图的目的是为了更清楚地表达形体内部的形状，因此，如何选择好剖切平面的位置、方向、范围与数量就成为画好剖面图的关键。根据不同的剖切方式，剖面图可分为全剖面图、半剖面图、局部剖面图、分层剖面图、阶梯剖面图等。。3.1.4剖面图的类型——全剖面图假想用一个剖切平面将物体完全剖开后，所得到的剖面图称为全剖面图。全剖面图是一种最常用的剖切方法，以表达内部结构为主，主要适用于需要把整个形体全面剖切开来时，所需要的剖面图的图形为不对称，或者虽然对称，但外部形状比较简单而内部结构比较复杂的形体。3.1.4剖面图的类型——半剖面图当形体具有对称面，并且内外结构都比较复杂时，可用两个相互垂直的平面去剖切形体，以图形对称线为分界线，一半绘制形体的外形（投影图），另一半绘制形体的内部结构（剖面图），这种组合的图形称为半剖面图。。3.1.4剖面图的类型——半剖面图当图形左右对称时，将半个剖面图画在对称线的右侧；当图形上下对称时，将半个剖面图画在水平对称线的下方。在半剖面图中，剖面图与投影图之间应以形体的对称中心线（细单点长划线）为分界线，也可以用对称符号作为分界线，但不能画成实线。3.1.4剖面图的类型——局部剖面图根据实际需要，在保留物体大部分外形的情况下，只需表示某一局部的内部构造时可用剖切面局部地剖开形体，所得到的剖面图称为局部剖面图。。3.1.4剖面图的类型——局部剖面图剖切范围用波浪线或折断线表示，是投影和剖面的分界线。波浪线不应超出投影图的轮廓线或与图样上其他图线重合，在投影图孔洞处要断开。当仅有一小部分需要用剖面图表示时，外形结构比较复杂且不对称的形体。某些对称的形体，由于中心线处具有轮廓线，不宜作半剖面图时，通常应画成局部剖面图。3.1.4剖面图的类型——分层剖面图在建筑装饰工程中，为了表示楼面、层面、墙面及地面等的构造和所用材料，常用分层剖切的方法画出各个不同构造层次的剖面图，称为分层剖面图。。分层剖切是局部剖切的一种形式，用以表达形体内部的构造，常用波浪线按层次将各层分开。。3.1.4剖面图的类型——阶梯剖面图当物体内部的形状比较复杂，而且又分布在不同层次上时，则可采用两个或两个以...
