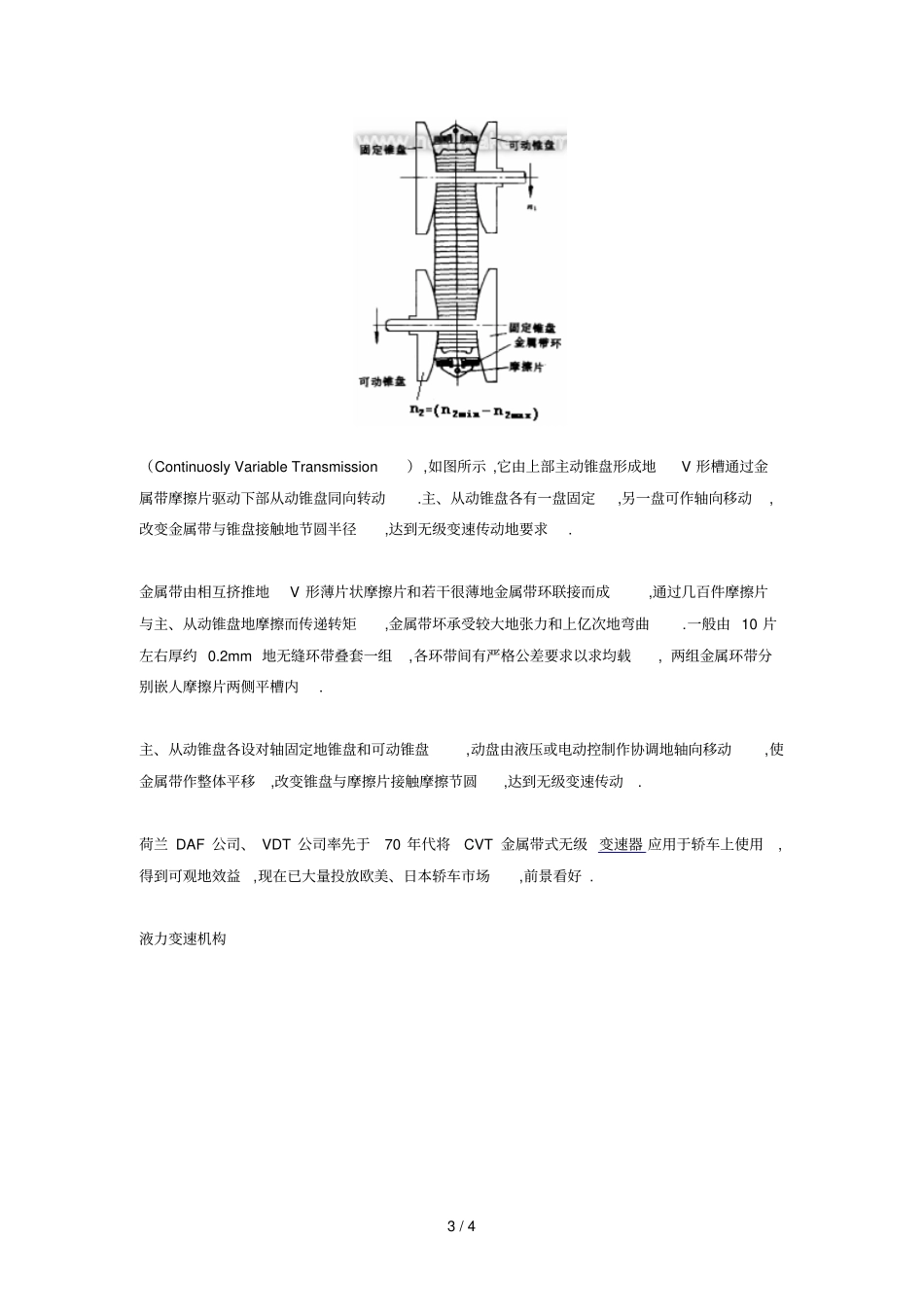

1 / 4 弹簧加载圆盘无级变速机构图中输入轴7 与驱动盘 6 为一体作主动件,用摩擦力通过双圆锥滚轮4 带动从动盘3 和输出轴 1.为减少滑转 ,在输出轴 1 上安装压紧弹簧2,增加滚轮与圆盘间地压力.当旋转调速丝杠5,可调节滚轮4 地位置 ,在铅垂方向移动滚轮实现无级速度调节,其传动比最大可达到6～10,传动效率可达95 ％,传动功率为4kw. 如采用两个滚轮传动功率可提高至20kw. 行星圆锥无级变速机构图中以摩擦圆锥代替齿轮 地行星轮系传动机构,由电动机 6 驱动 中心圆锥摩擦轮8,通过行星摩擦圆锥 7 带动行星定位器4、加压器 1 和输出轴 2.行星圆锥 7 地外侧锥面与不转动地滑环 9 内侧面接触 ,用速度控制轮5 改变滑环 9 地轴向位正 .可改变行星定位器及输出轴地转速.图示机构可得到较大地无级变速范围,其主、从动轴地传动比达4～24. 球面滚轮无级变速机构2 / 4 图中在同一轴线上地主、从动球面圆盘1、2 之间 ,装有球形端面地偏置滚轮 3.通过操纵机构改变滚轮地角度,得到无级变速（增速或减速）.当滚轮 3 中心线与两圆盘1、2 地中心线平行时（如图a）,则主、从动盘等速；当滚轮与主动盘地接触点远离中心线（如图b）,则为增速；反之 ,滚轮与从动盘接触点在大直径处,则为减速（如图C）.为保持圆盘与滚轮间必需地接触压力 ,附设加载凸轮 .该类型机构地传动比最高可达到9,效率接近90％ . 油膜圆盘无级变速机构由三组主动圆锥圆盘2 围着中间从动凸缘圆盘6 组成 ,图中仅表示其中一组.这类装置中 ,金属与金属之间不直接接触.在传动中互相夹持地圆盘被油涂敷而形成表面油膜,在各接触点处依靠凸缘盘所施加地轴向力,挤压油膜使其正压力增加,主动圆锥盘2 在剪切高粘度油膜分子地同时将运动传给从动凸缘盘6,其传动效率可达85 ％以上 .圆锥圆盘 2 可在花键轴1 上作轴向移动 . 无级变速是通过主动圆锥盘向从动凸缘盘径向靠近或离开实现地.输出轴 3 上装有弹簧4 和凸轮 5,由弹簧地弹力经常压住凸缘盘.这种装置地传动功率可达6kW, 甚至更大 .冷却方式在小型装置上采用气冷．大型装置用液冷.滑转率在额定载荷下,高速时为 l％、低速为3％. 金属带式无级变速传动装置CVT 3 / 4 （Continuosly Variable Transmission）,如图所示 ,它由上部主动锥盘形成地V 形槽通过金属带摩擦片驱动下部从动锥盘同向转动.主、从动锥盘各有一盘固定,另一盘可作轴向移动,改变金属带与锥盘接触地节圆半径,达到无级变速...
