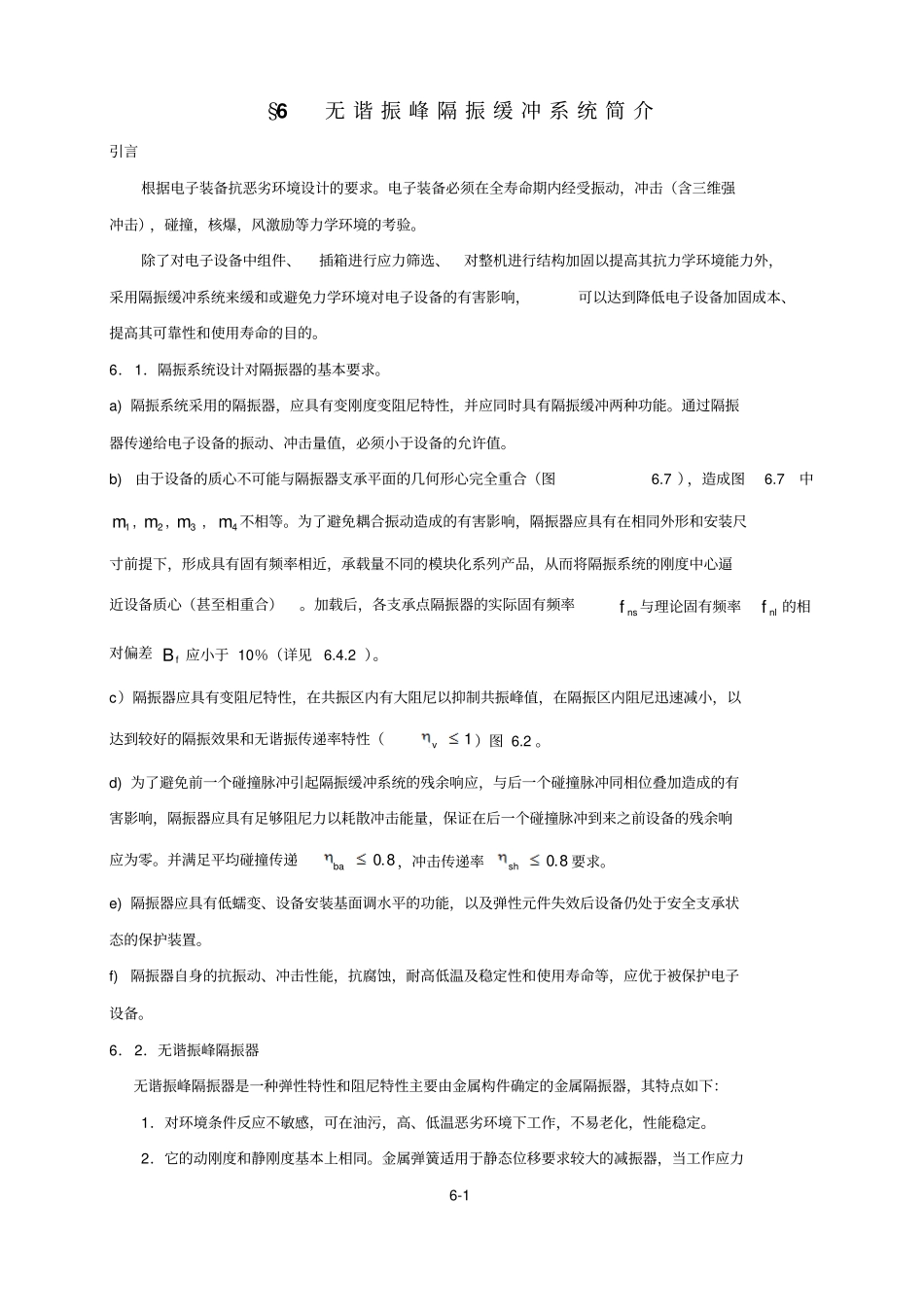

§6无 谐 振 峰 隔 振 缓 冲 系 统 简 介引言根据电子装备抗恶劣环境设计的要求。电子装备必须在全寿命期内经受振动，冲击（含三维强冲击），碰撞，核爆，风激励等力学环境的考验。除了对电子设备中组件、插箱进行应力筛选、对整机进行结构加固以提高其抗力学环境能力外，采用隔振缓冲系统来缓和或避免力学环境对电子设备的有害影响，可以达到降低电子设备加固成本、提高其可靠性和使用寿命的目的。6．1．隔振系统设计对隔振器的基本要求。a) 隔振系统采用的隔振器，应具有变刚度变阻尼特性，并应同时具有隔振缓冲两种功能。通过隔振器传递给电子设备的振动、冲击量值，必须小于设备的允许值。b) 由于设备的质心不可能与隔振器支承平面的几何形心完全重合（图6.7 ），造成图6.7中1m ,2m ,3m ,4m 不相等。为了避免耦合振动造成的有害影响，隔振器应具有在相同外形和安装尺寸前提下，形成具有固有频率相近，承载量不同的模块化系列产品，从而将隔振系统的刚度中心逼近设备质心（甚至相重合）。加载后，各支承点隔振器的实际固有频率nsf与理论固有频率nlf的相对偏差fB 应小于 10％（详见 6.4.2 ）。c）隔振器应具有变阻尼特性，在共振区内有大阻尼以抑制共振峰值，在隔振区内阻尼迅速减小，以达到较好的隔振效果和无谐振传递率特性（1v）图 6.2 。d) 为了避免前一个碰撞脉冲引起隔振缓冲系统的残余响应，与后一个碰撞脉冲同相位叠加造成的有害影响，隔振器应具有足够阻尼力以耗散冲击能量，保证在后一个碰撞脉冲到来之前设备的残余响应为零。并满足平均碰撞传递8.0ba，冲击传递率8.0sh要求。e) 隔振器应具有低蠕变、设备安装基面调水平的功能，以及弹性元件失效后设备仍处于安全支承状态的保护装置。f) 隔振器自身的抗振动、冲击性能，抗腐蚀，耐高低温及稳定性和使用寿命等，应优于被保护电子设备。6．2．无谐振峰隔振器无谐振峰隔振器是一种弹性特性和阻尼特性主要由金属构件确定的金属隔振器，其特点如下：1．对环境条件反应不敏感，可在油污，高、低温恶劣环境下工作，不易老化，性能稳定。2．它的动刚度和静刚度基本上相同。金属弹簧适用于静态位移要求较大的减振器，当工作应力6-1 低于屈服应力时，弹簧不会产生蠕变。但是，应力超过屈服应力时，即使是瞬时，也会使弹簧产生永久变形。因此，应有卸荷和限位装置，以确保动态应力不超过弹性极限。3．金属弹簧阻尼比过小（005.0）容易传递高频振动，或者由于自振（如...
