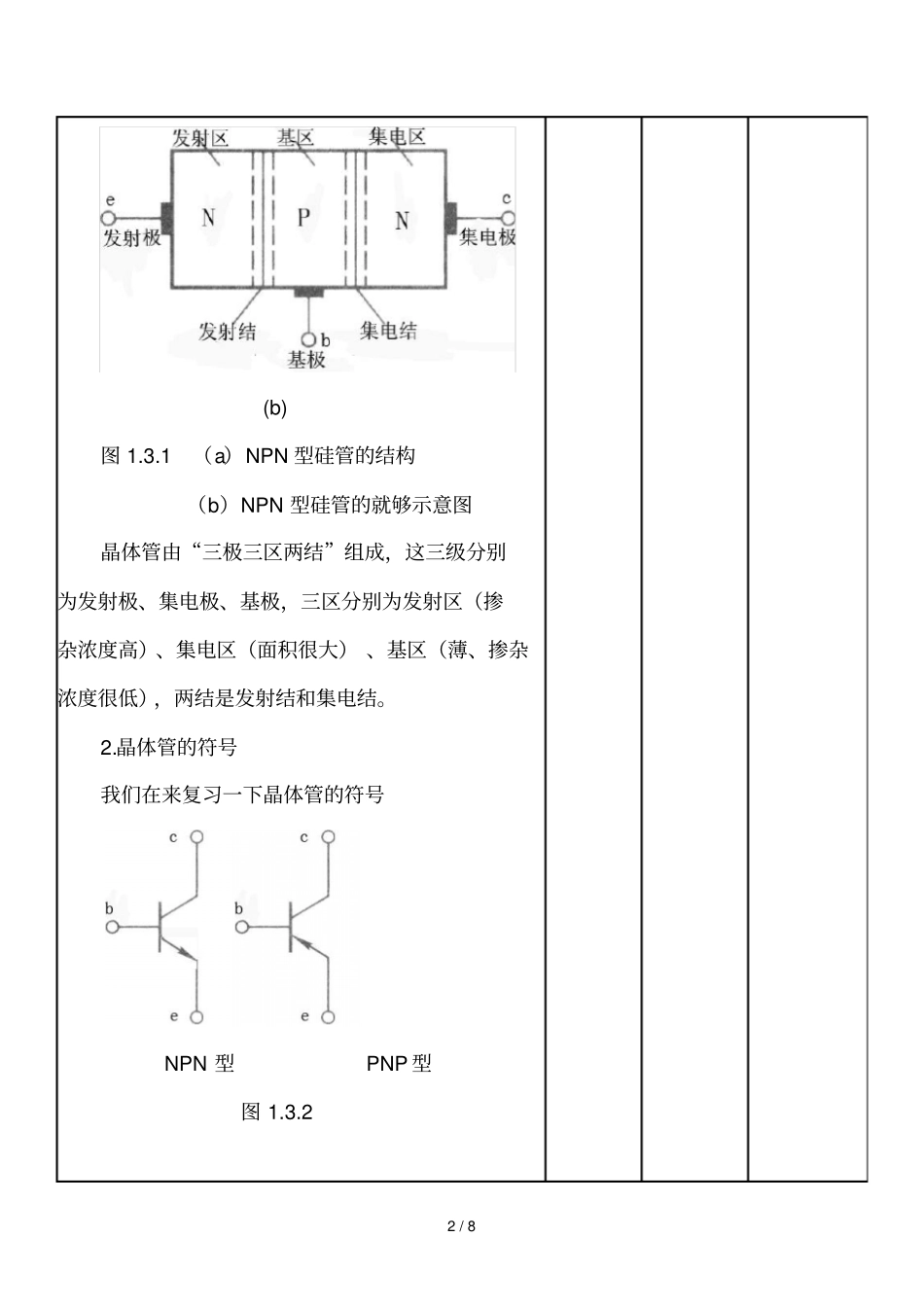

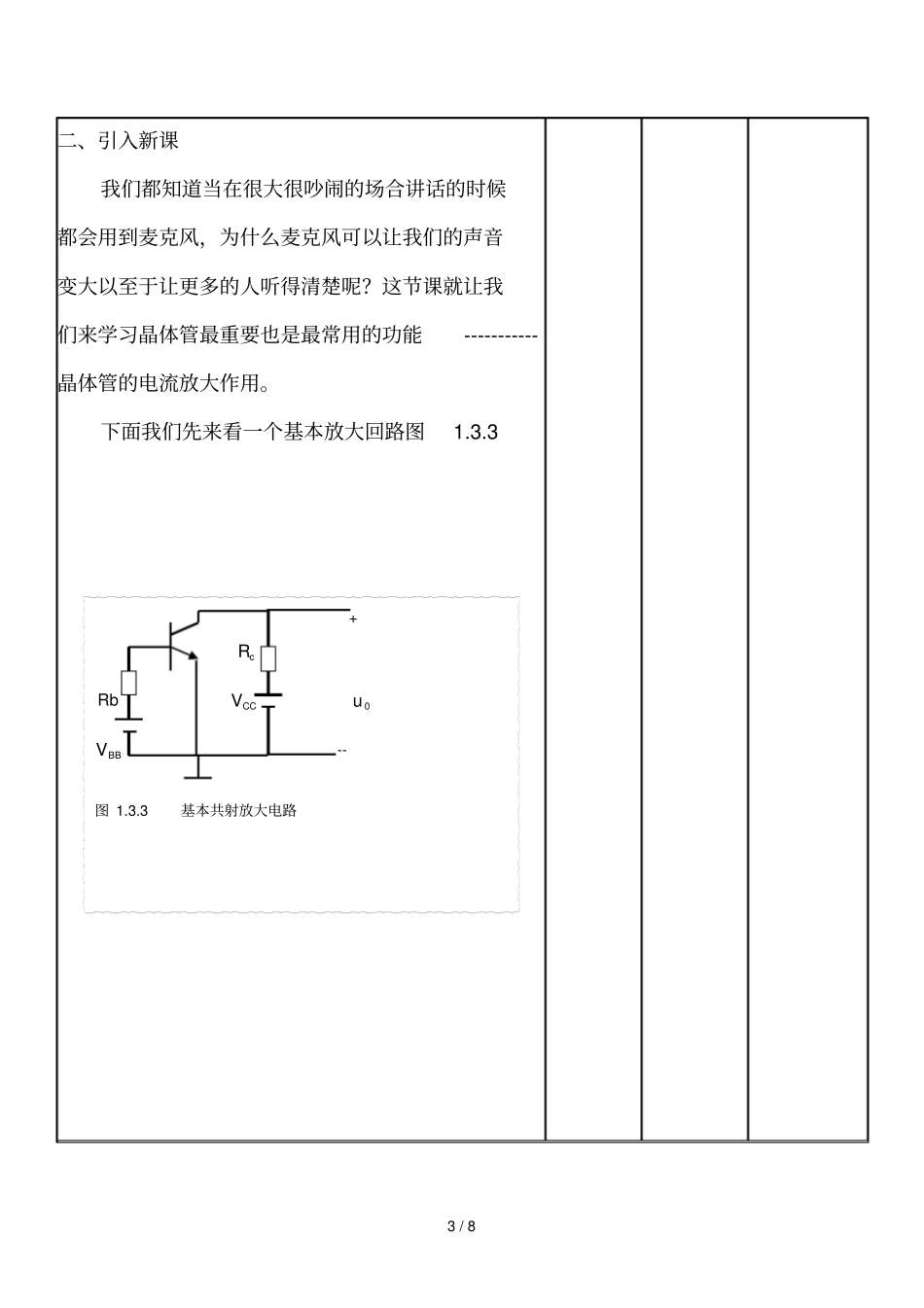

1 / 8 《晶体管的电流放大作用》教案课题晶体管的电流放大作用授课班级物电 07 级 8 班课型课堂讲授授课日期2010 年 5 月 15 日教材《模拟电子技术基础》第四版教学目标知识目标： 1、掌握晶体三极管的放大条件、放大作用。2、掌握晶体管内部载流子的运动及电流分配关系。能力目标：培养学生的观察能力和自主思考能力。教学手段课堂讲授教学过程教 学内 容及 教师 活动学生活动教学方法一、课前复习1.晶体三极管的结构在进入新课之前我们先复习一下上节课所学习的内容，从图 1.3.1 我们来看回顾一下晶体管的结构（a）复 习上 一节课知识教师提问2 / 8 (b) 图 1.3.1 （a）NPN 型硅管的结构（b）NPN 型硅管的就够示意图晶体管由“三极三区两结”组成，这三级分别为发射极、集电极、基极，三区分别为发射区（掺杂浓度高）、集电区（面积很大） 、基区（薄、掺杂浓度很低），两结是发射结和集电结。2.晶体管的符号我们在来复习一下晶体管的符号NPN 型PNP 型图 1.3.2 3 / 8 二、引入新课我们都知道当在很大很吵闹的场合讲话的时候都会用到麦克风，为什么麦克风可以让我们的声音变大以至于让更多的人听得清楚呢？这节课就让我们来学习晶体管最重要也是最常用的功能-----------晶体管的电流放大作用。下面我们先来看一个基本放大回路图1.3.3 + cRRbCCV0uBBV-- 图 1.3.3 基本共射放大电路4 / 8 在这个图中，基极和发射极同在的这个回路是输入回路，集电极和发射极同在的这个回路叫输出回路。我们来看，发射极它既在同时存在于输入回路与输出回路，即输入回路和输出回路公用一个发射极，所以这个电路叫做基本共射放大电路。由这图我们可以看出，要想晶体管工作于放大状态，就必须满足以下几个 外部条件 ：1、发射结正偏2、集电结反偏3、Vcc>Vbb (Vb>Ve、Vc>Vb ，我们可以得出：Vc>Vb>Ve，即有： Vcc>Vbb )。（一）、晶体管内部载流子的运动接下来我们从晶体管的内部载流子的运动情况来分析一下它的放大作用。如图1.3.4 所示。5 / 8 图 1.3.4 1.当发射结加正向电压， 扩散运动形成发射极电流EI由于发射结加的是正向电压，又因为发射区杂质浓度高，所以大量自由电子因扩散运动越过发射结到达基区。与此同时，空穴也从基区向发射区扩散，但由于基区杂质浓度低，所以空穴形成的电流非常小，可忽略掉。可见，扩散运动形成了发射极电流EI 。2.扩散到基区的自由电子与空穴的复合运动形成了基极电流BI由...
