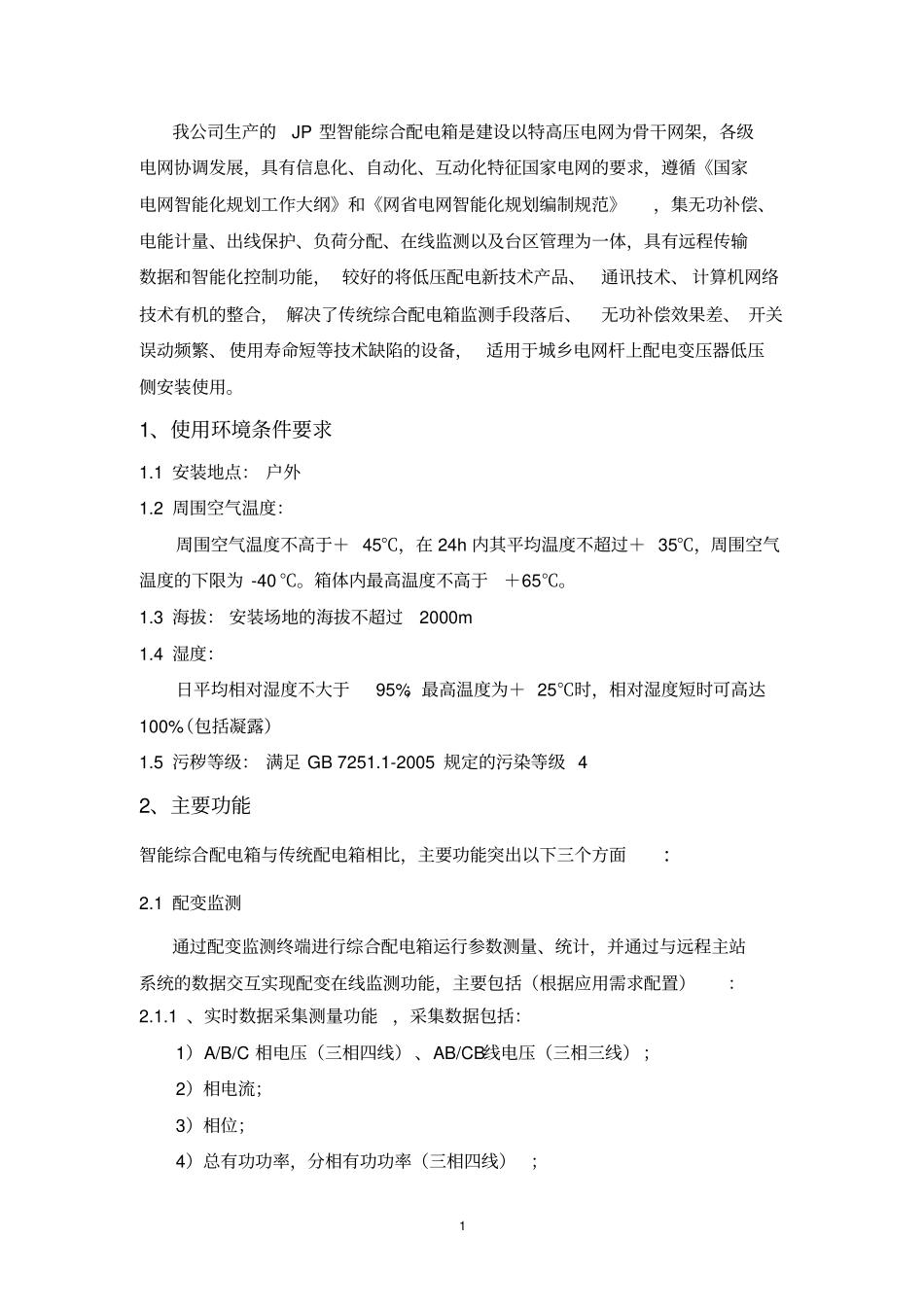

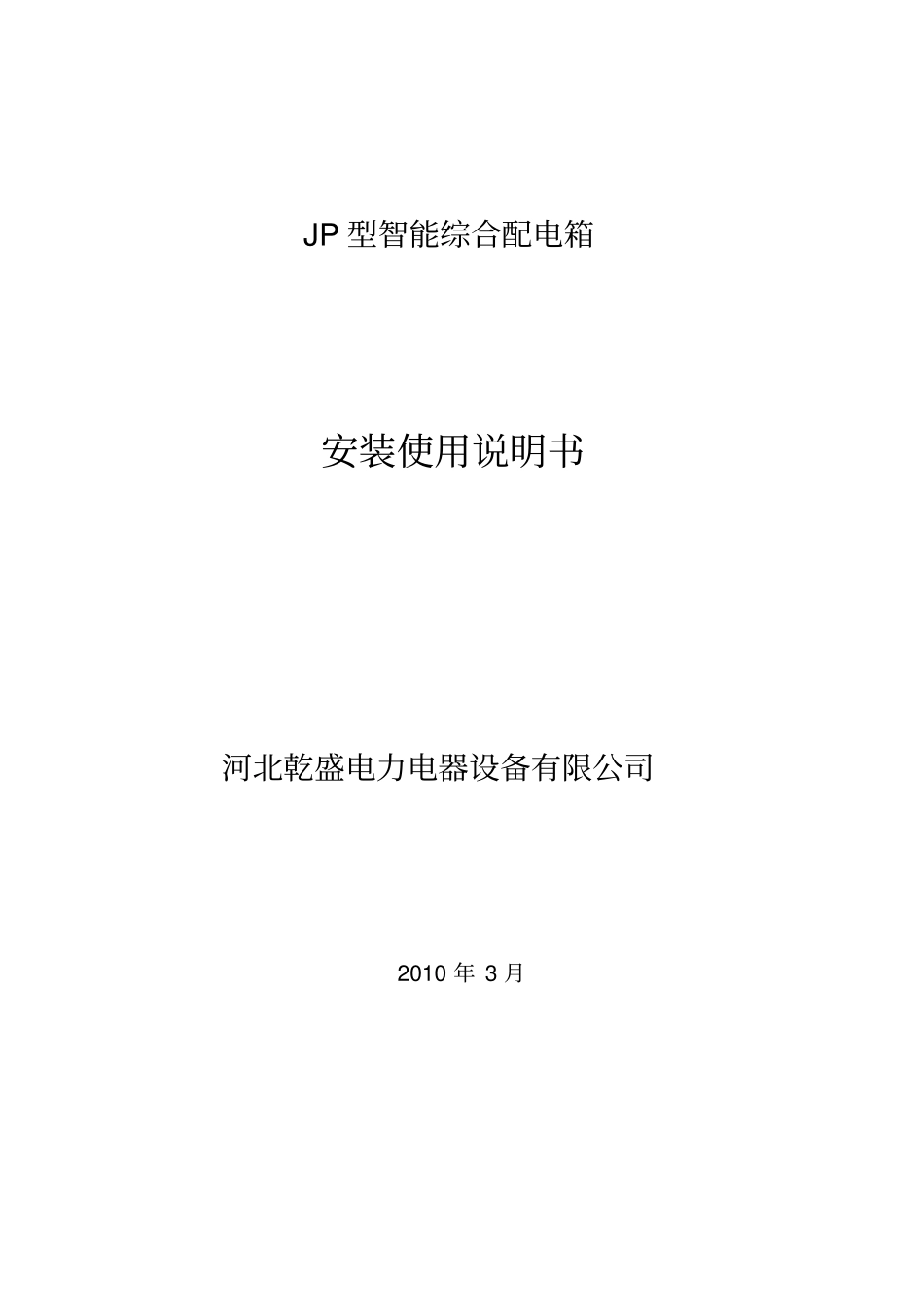

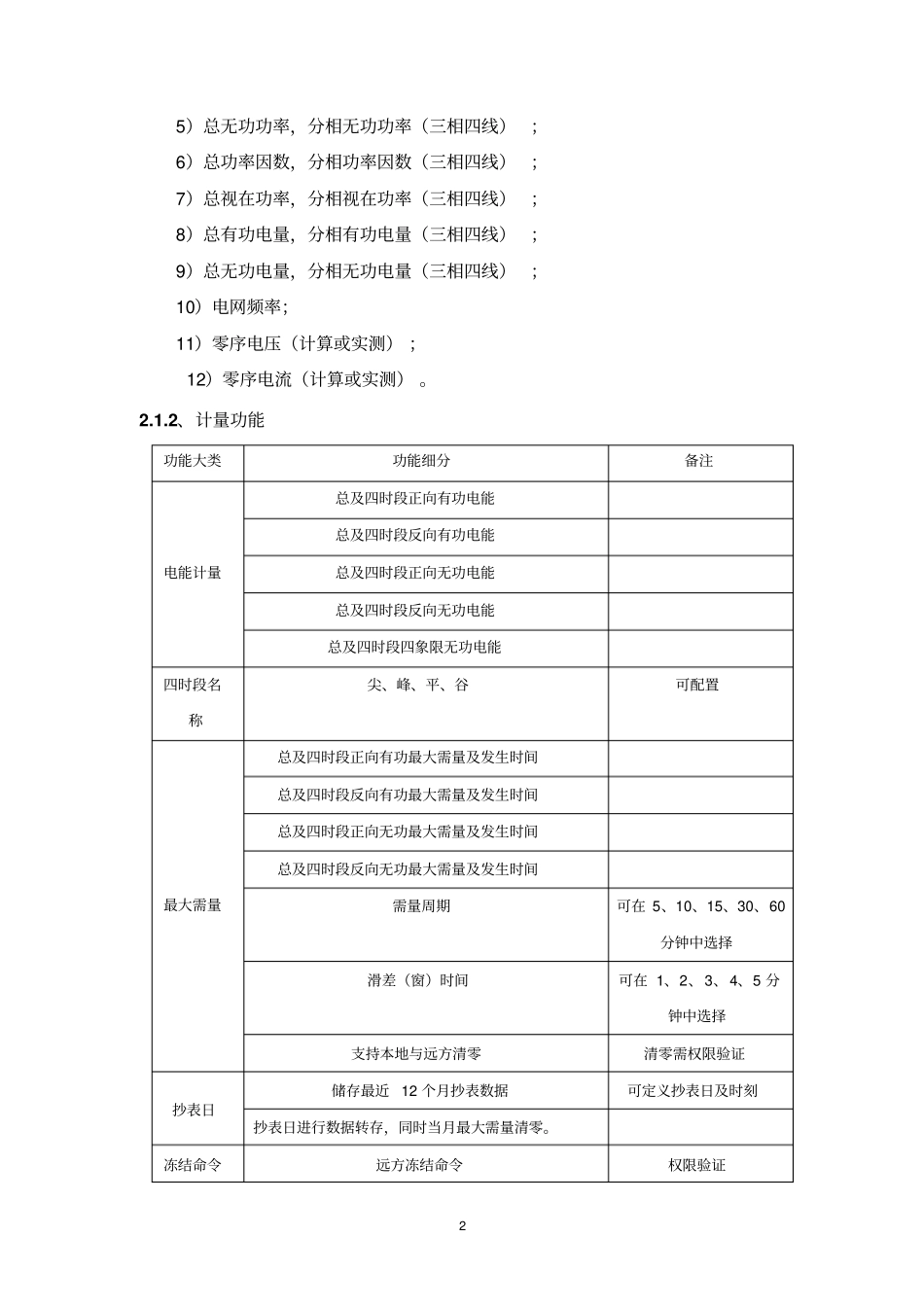

JP 型智能综合配电箱安装使用说明书河北乾盛电力电器设备有限公司2010 年 3 月1 我公司生产的JP 型智能综合配电箱是建设以特高压电网为骨干网架，各级电网协调发展，具有信息化、自动化、互动化特征国家电网的要求，遵循《国家电网智能化规划工作大纲》和《网省电网智能化规划编制规范》，集无功补偿、电能计量、出线保护、负荷分配、在线监测以及台区管理为一体，具有远程传输数据和智能化控制功能， 较好的将低压配电新技术产品、通讯技术、 计算机网络技术有机的整合， 解决了传统综合配电箱监测手段落后、无功补偿效果差、 开关误动频繁、 使用寿命短等技术缺陷的设备， 适用于城乡电网杆上配电变压器低压侧安装使用。1、使用环境条件要求1.1 安装地点： 户外1.2 周围空气温度：周围空气温度不高于＋ 45℃，在 24h 内其平均温度不超过＋ 35℃，周围空气温度的下限为 -40 ℃。箱体内最高温度不高于＋65℃。1.3 海拔： 安装场地的海拔不超过2000m 1.4 湿度：日平均相对湿度不大于95%；最高温度为＋ 25℃时，相对湿度短时可高达100%（包括凝露）1.5 污秽等级： 满足 GB 7251.1-2005 规定的污染等级 4 2、主要功能智能综合配电箱与传统配电箱相比，主要功能突出以下三个方面：2.1 配变监测通过配变监测终端进行综合配电箱运行参数测量、统计，并通过与远程主站系统的数据交互实现配变在线监测功能，主要包括（根据应用需求配置）：2.1.1 、实时数据采集测量功能，采集数据包括：1）A/B/C 相电压（三相四线） 、AB/CB线电压（三相三线） ；2）相电流；3）相位；4）总有功功率，分相有功功率（三相四线）；2 5）总无功功率，分相无功功率（三相四线）；6）总功率因数，分相功率因数（三相四线）；7）总视在功率，分相视在功率（三相四线）；8）总有功电量，分相有功电量（三相四线）；9）总无功电量，分相无功电量（三相四线）；10）电网频率；11）零序电压（计算或实测） ；12）零序电流（计算或实测） 。2.1.2、计量功能功能大类功能细分备注电能计量总及四时段正向有功电能总及四时段反向有功电能总及四时段正向无功电能总及四时段反向无功电能总及四时段四象限无功电能四时段名称尖、峰、平、谷可配置最大需量总及四时段正向有功最大需量及发生时间总及四时段反向有功最大需量及发生时间总及四时段正向无功最大需量及发生时间总及四时段反向无功最大需量及发生时间需量周期可在 5、10、15、30、60分钟...
