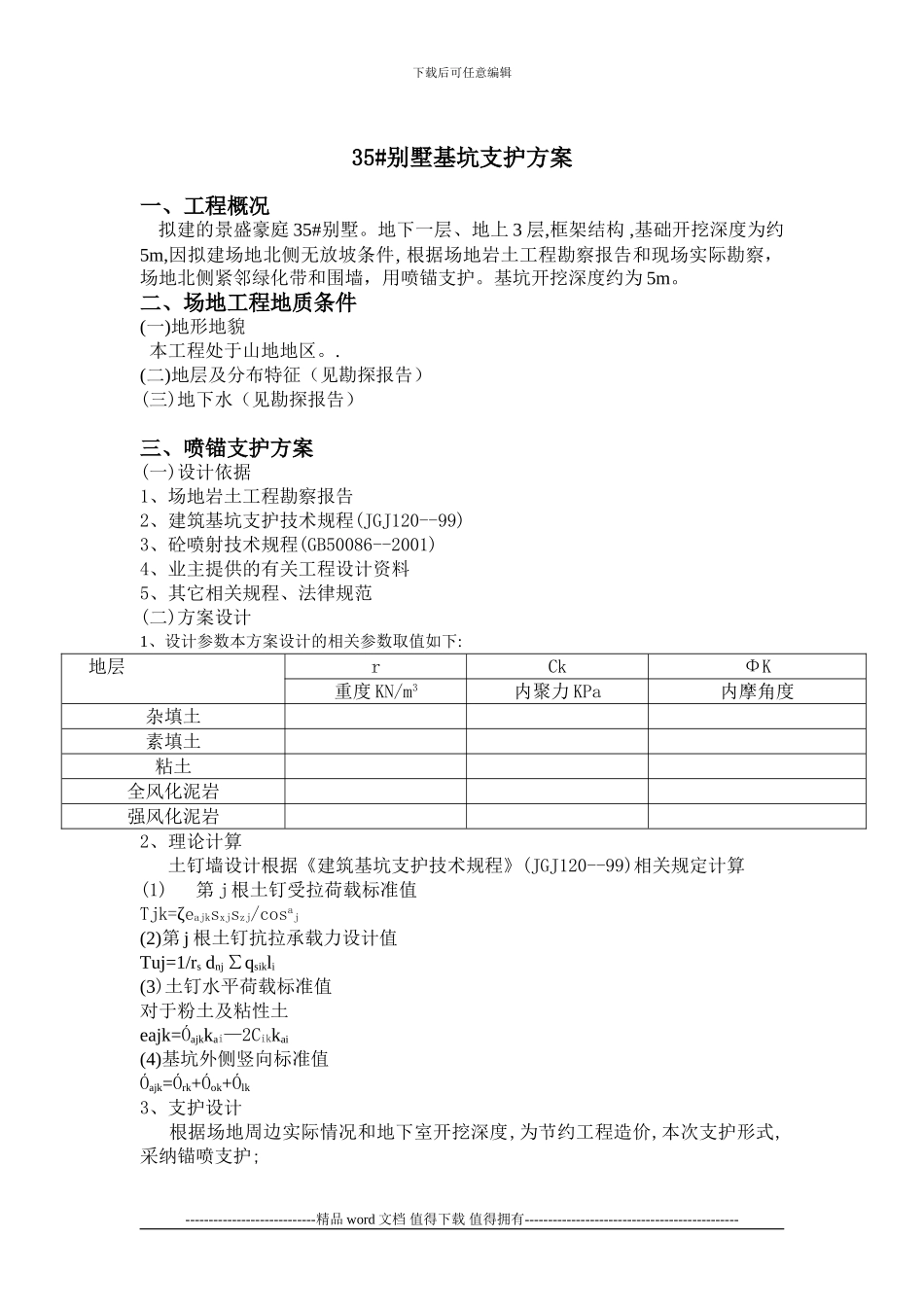

下载后可任意编辑35#别墅基坑支护方案一、工程概况拟建的景盛豪庭 35#别墅。地下一层、地上 3 层,框架结构 ,基础开挖深度为约5m,因拟建场地北侧无放坡条件, 根据场地岩土工程勘察报告和现场实际勘察，场地北侧紧邻绿化带和围墙，用喷锚支护。基坑开挖深度约为 5m。二、场地工程地质条件(一)地形地貌本工程处于山地地区。.(二)地层及分布特征（见勘探报告）(三)地下水（见勘探报告） 三、喷锚支护方案(一)设计依据1、场地岩土工程勘察报告2、建筑基坑支护技术规程(JGJ120--99)3、砼喷射技术规程(GB50086--2001)4、业主提供的有关工程设计资料5、其它相关规程、法律规范(二)方案设计1、设计参数本方案设计的相关参数取值如下:地层rCkΦK重度 KN/m3内聚力 KPa内摩角度杂填土素填土粘土全风化泥岩强风化泥岩2、理论计算 土钉墙设计根据《建筑基坑支护技术规程》(JGJ120--99)相关规定计算(1)第 j 根土钉受拉荷载标准值Tjk=ζeajksxjszj/cosaj(2)第 j 根土钉抗拉承载力设计值Tuj=1/rs dnj ∑qsikli(3)土钉水平荷载标准值对于粉土及粘性土eajk=Óajkkai—2Cikkai(4)基坑外侧竖向标准值Óajk=Órk+Óok+Ólk3、支护设计 根据场地周边实际情况和地下室开挖深度,为节约工程造价,本次支护形式,采纳锚喷支护;----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 锚杆锚固段加工，上、下及中间坍塌处设置 Φ48*3.5 钢管作锚杆, 间距为1m,梅花状设置， 其他位置为25 的钢筋锚杆，锚杆横向间距为 1m,梅花状设置，锚杆长度根据开挖深度,经计算确定为 1.5m-3.5 米（见后面护壁示意图）。锚杆锚固段倾角 150，纵横向均采纳 Φ12 钢筋连结，挂上 Φ6.5@200 钢筋网片,然后人工铺设 70-100mm 厚的 C20 混凝土,共同构成钢筋砼挡土面板,与锚杆共同作用,增加锚杆的整体抗拨力。四、锚喷支护施工工艺1、施工顺序喷锚支护工作是与基坑开挖同步进行的，其施工流程如下：土方开挖→锚杆施工→人工修面→制作钢筋网→焊主筋→喷射砼→锚杆灌浆→设置泄水孔→开挖下一段……2、技术要求（1）土方开挖与锚喷支护将密切配合。喷锚支护应严格按有关规程、法律规范及施工设计图仔细施工，砾石直径 Φ5—20，细骨料采纳中砂，细度模数＞15%。（2）锚杆施工时，锚杆应从管网的上、下穿过。 （3）坡顶应做好排水措施，护壁设置泄水孔。（4）护坡长度视现场地质情...
