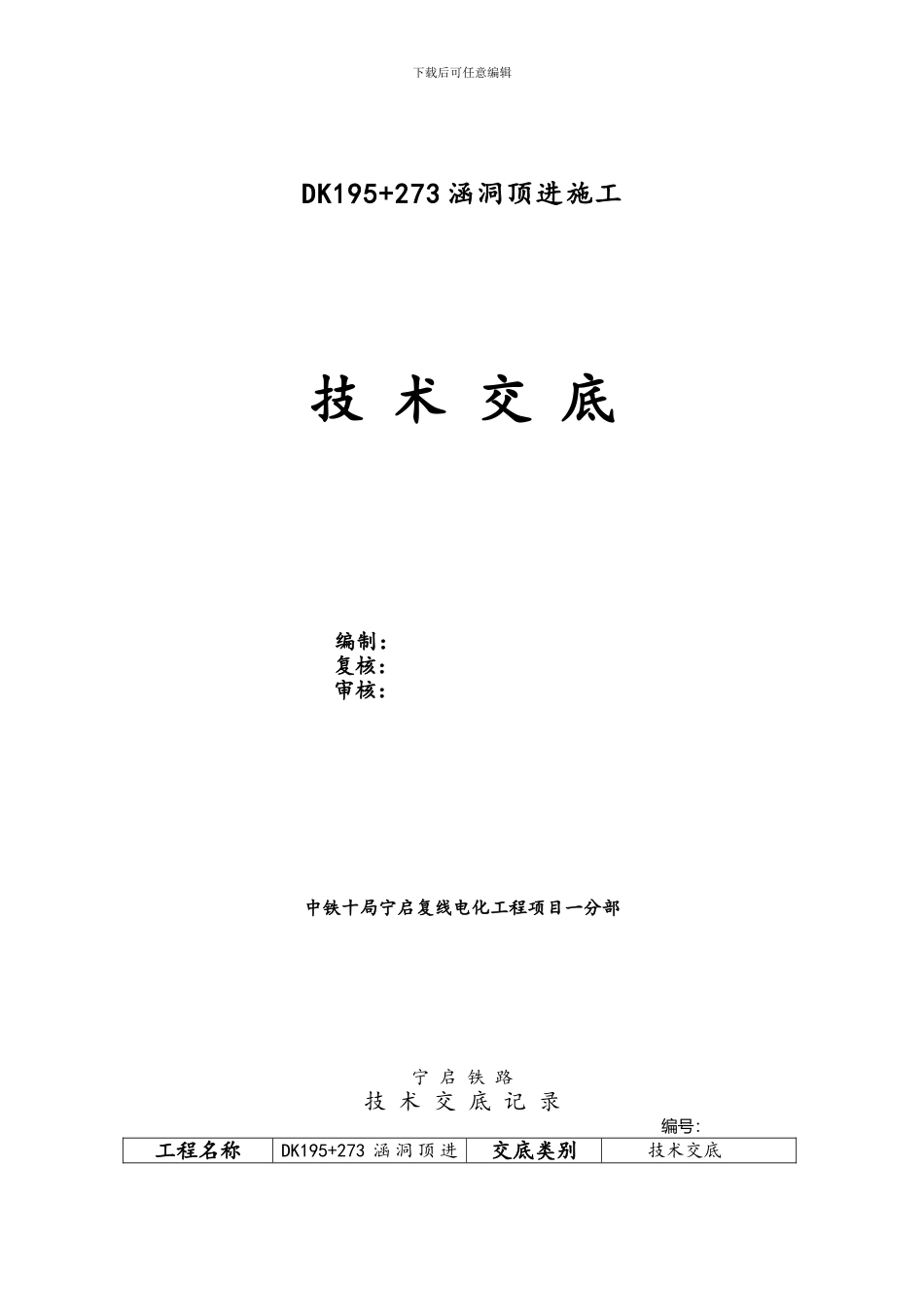

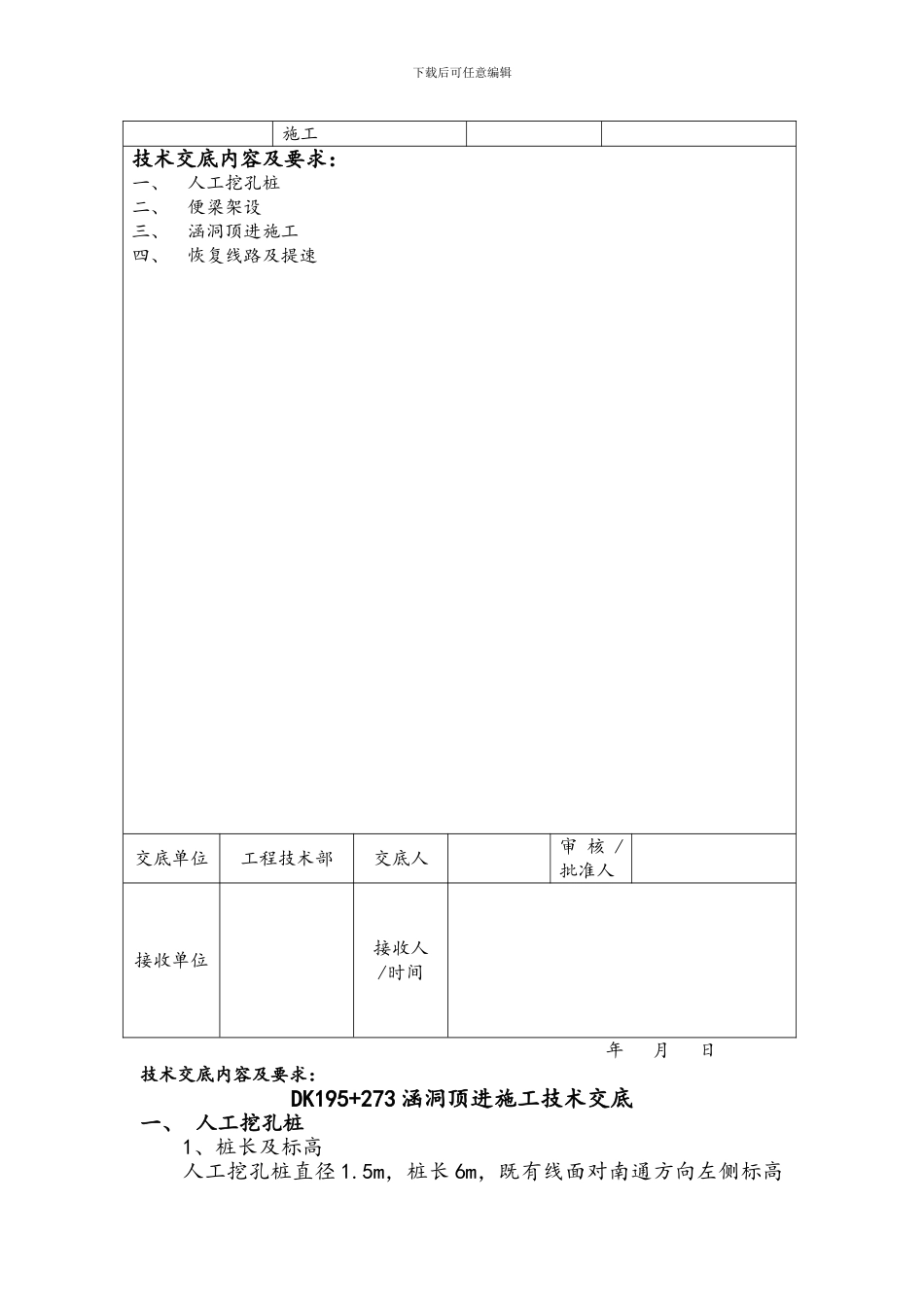

下载后可任意编辑DK195+273 涵洞顶进施工技 术 交 底编制：复核：审核：中铁十局宁启复线电化工程项目一分部宁 启 铁 路技 术 交 底 记 录编号：工程名称DK195+273 涵 洞 顶 进交底类别技术交底下载后可任意编辑施工技术交底内容及要求：一、人工挖孔桩二、便梁架设三、涵洞顶进施工四、恢复线路及提速交底单位工程技术部交底人审 核 /批准人接收单位接收人/时间 年 月 日技术交底内容及要求：DK195+273 涵洞顶进施工技术交底一、 人工挖孔桩1、桩长及标高人工挖孔桩直径 1.5m，桩长 6m，既有线面对南通方向左侧标高下载后可任意编辑6.614，右侧标高 6.599。左侧既有轨顶标高 7.417，支墩中心垂直线路方向间距 4.44m，顺线路方向间距 24.48m。2、挖孔桩施工人工挖孔桩模板采纳圆台形（如图一），挖孔桩开孔，第一圈高度需高出地面 20cm，已防止外部流水进入孔内。挖孔桩施工，每次开挖深度 1.0m，严禁带水操作。护壁钢筋竖向采纳长度为1.1mΦ12 螺纹钢筋，间距 15cm 布置，箍筋采纳 Φ8 光圆钢筋，间距20cm（钢筋布置如图二）。图一：挖孔桩模板 图二：钢筋示意图3、混凝土浇筑桩身采纳 C30 混凝土进行浇筑，浇筑期间需留置 2 组试件以评定后期桩身强度。桩顶需设置限位装置，如图三。二、 便梁架设便梁采纳甲式高位，主梁架设前，需现场放样横梁位置，先进行布置横梁，横梁间距 67cm，距离梁端 19cm。纵梁及横梁位置见图四、图五。纵梁底标高为：既有线面对南通方向左侧标高 6.814，右侧标高 6.799。图四：横梁及纵梁间距示意图（半平面）下载后可任意编辑图五：横梁及纵梁布置示意图（立面图）三、 涵洞顶进施工1、工作坑开挖根据设计标高进行工作坑开挖，同时预留 10cm 进行人工清平，待既有 T 形节破除之后，人工对基坑进行清平，既有 T 形节超挖部分换填速凝混凝土。2、顶进施工顶进施工需在预制箱体强度达到设计强度 100%后进行顶进，顶进前需进行试顶。同时外侧需设置钢轨进行限位及引导。顶进施工允许偏差如下表：序号项目允许偏差（mm）检查方法1中线 二端顶进100测量两处2高程高程1%顶程，且+150/-200测量四处四、 恢复线路及提速过渡段采纳砂夹碎石掺 5%水泥进行填筑。线路恢复采纳软轴捣固机捣固道砟进行恢复，施工结束后，开通第一列车 60km/h，不小于 12 小时，以后 80km/h 不小于 24h，其后恢复常速。宁启铁路Ⅲ标段桥涵工程 编号： 下载后可任意编辑 DK195+273...
