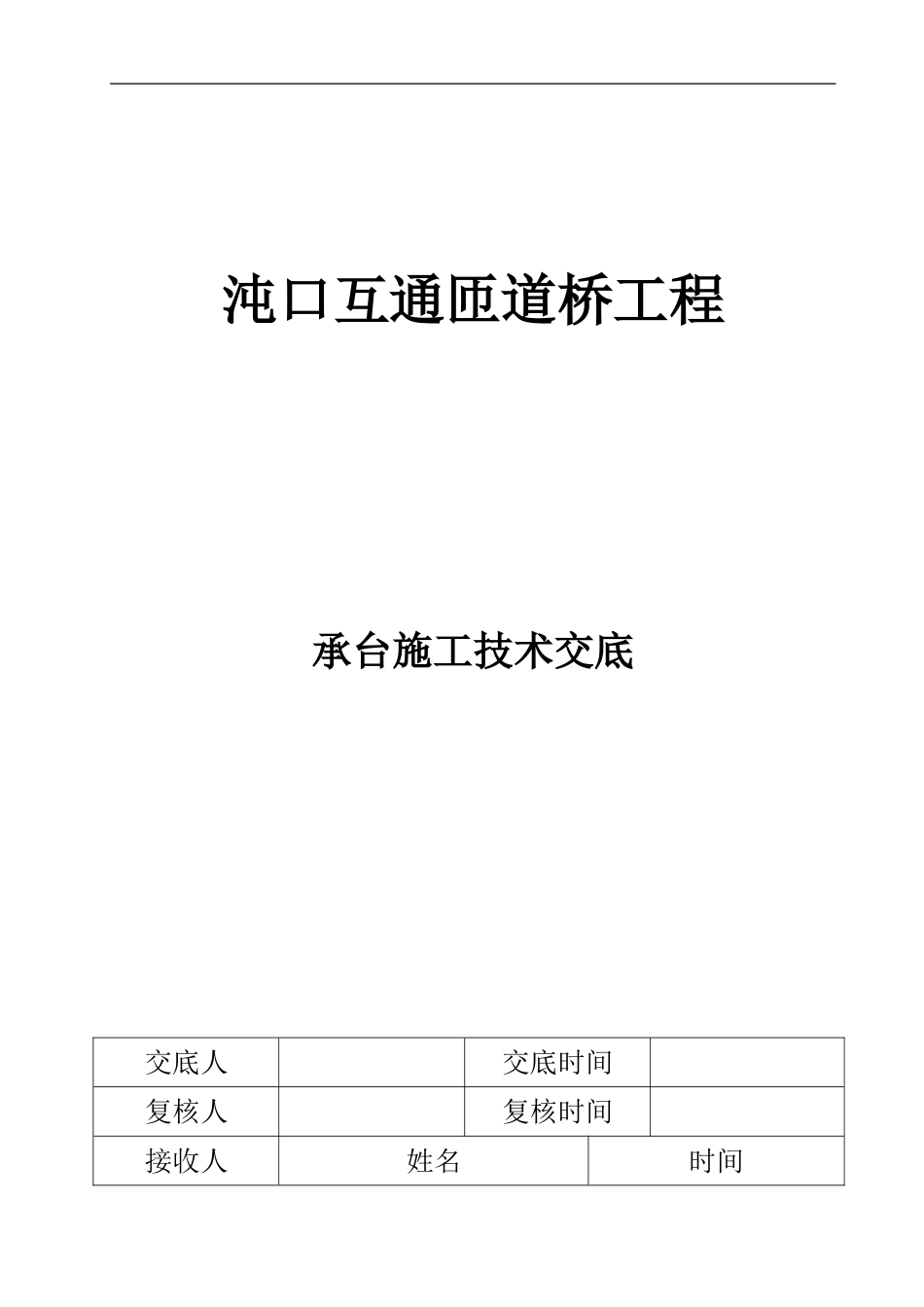

沌口互通匝道桥工程承台施工技术交底交底人交底时间复核人复核时间接收人姓名时间下载后可任意编辑承 台 技 术 交 底 书 单位名称：中建筑港集团有限公司 编号：工程名称沌口互通匝道桥里程（桩号）施工部位承台交底时间承台施工技术交底一、施工方案及施工工艺1、施工工艺及技术要求承台施工工艺流程见下图2、基坑开挖桩身砼达到一定的强度后进行基坑开挖。在基坑开挖线以外 2m 处设置纵横向截水沟。基坑排水实行在基坑四周设排水沟及集水坑，并由专人负责排除基坑积水，严禁积水浸泡基坑。采纳挖掘机放坡开挖，坑底预留 30cm 人工清底。并根据地质情况，设置木桩或钢管桩等临时支护措施，防止边坡坍塌。3、凿除桩头、桩基检测破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，桩顶伸入承台1测设基坑平面位置、标高挖掘机开挖凿除桩头检测桩基基底处理绑扎钢筋安装模板灌筑混凝土与墩台身接缝处理基坑防护制作混凝土试件集水井法抽水混凝土拌制、输送下载后可任意编辑内高度为 15cm（不包含垫层厚度）。破除桩头时应采纳空压机结合人工凿除，上部采纳空压机凿除，下部留有 20cm 由人工进行凿除。凿除过程中保证不扰动设计桩顶以下的桩身砼。严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测。桩头凿完后应报与监理验收，并经超声波等各种检测合格后方可浇筑砼垫层。4、钢筋绑扎承台基坑开挖至设计基底高程经检验合格后，立即浇筑基础垫层砼。垫层砼等级C15,厚度10cm,钢筋绑扎应在垫层砼达到设计强度75%后进行。在垫层面上弹出钢筋的外围轮廓线，并用油漆标出每根钢筋的平面位置。承台钢筋集中加工，现场进行绑扎，底层承台钢筋网片与桩身钢筋焊接牢固。具体布置见附图。⑴、承台钢筋的加工制作从事钢筋加工和焊（连）接的操作人员必须经考试合格，并持证上岗。钢筋在运输、加工和贮存过程中应防止锈蚀，污染和变形，并按品种、规格和检验状态分别标识存放。钢筋表面应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。钢筋的加工允许偏差和检验方法如下：序 号名 称允许偏差（mm）检验方法1受力钢筋全长±10尺 量2弯起钢筋的弯折位置203箍筋内净尺寸±3钢筋接头采纳闪光对焊时，接头在同一轴线上。钢筋接头采纳搭接焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。钢筋接头双面焊缝的长度不应小于 5d（d 为钢筋直径 mm）,即...
