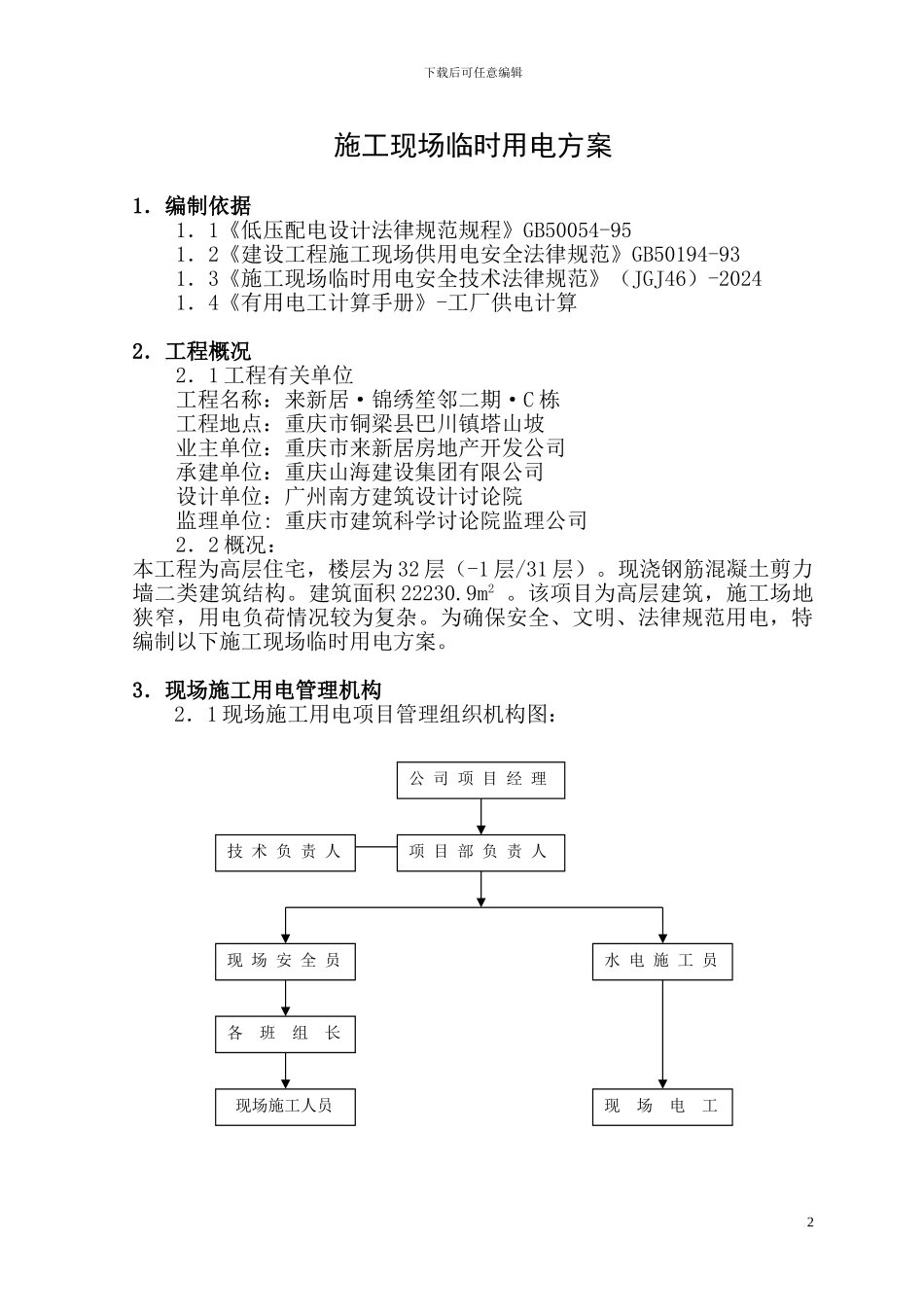

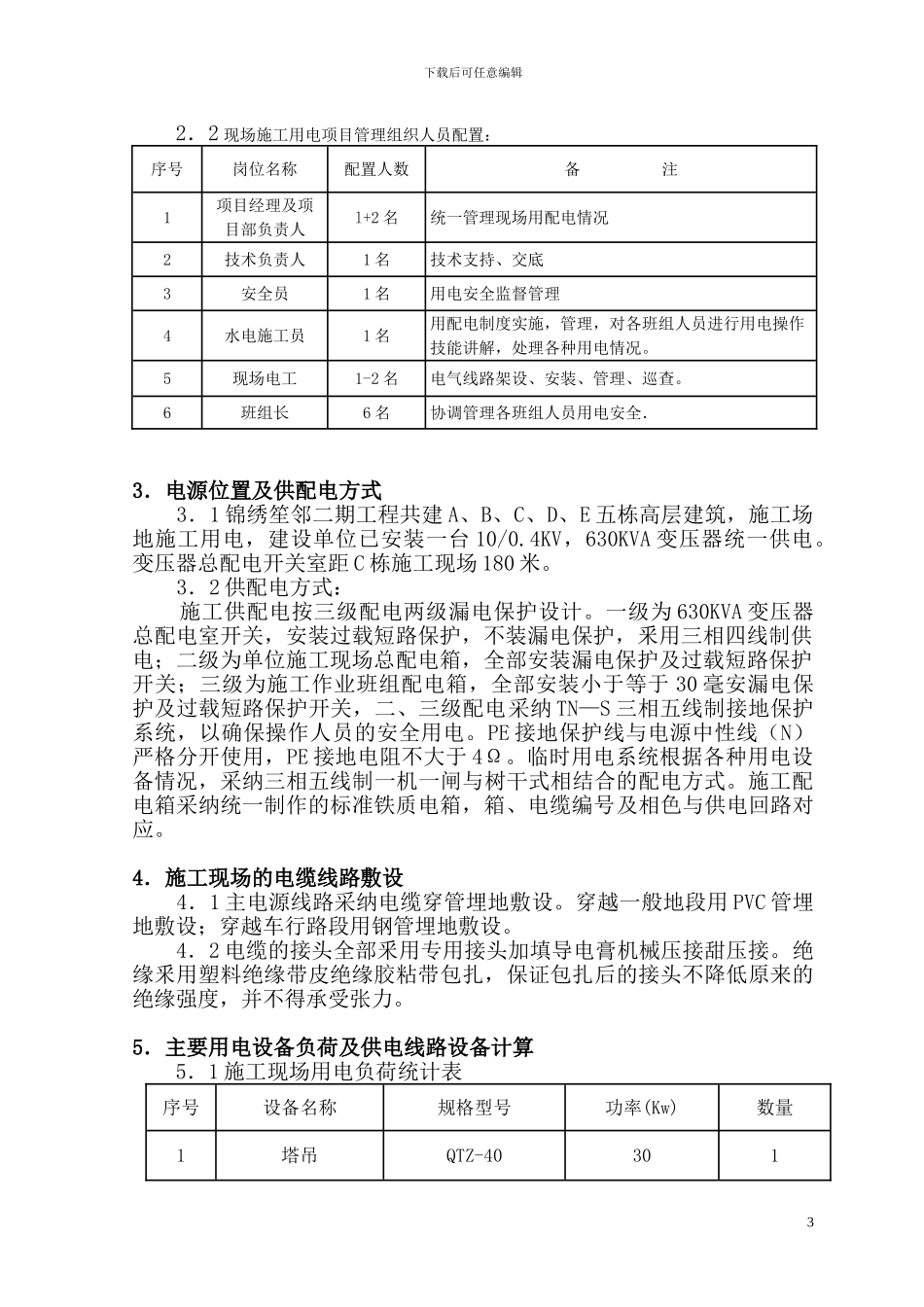

来新居·锦绣笙邻二期·C 栋施工现场临时用电方案编制人： 魏 忠 科审核人： 施工单位：重庆山海建设集团有限公司2008 年 10 月 6 日下载后可任意编辑施工现场临时用电方案1．编制依据 1．1《低压配电设计法律规范规程》GB50054-95 1．2《建设工程施工现场供用电安全法律规范》GB50194-931．3《施工现场临时用电安全技术法律规范》（JGJ46）-20241．4《有用电工计算手册》-工厂供电计算2．工程概况2．1 工程有关单位工程名称：来新居·锦绣笙邻二期·C 栋工程地点：重庆市铜梁县巴川镇塔山坡业主单位：重庆市来新居房地产开发公司承建单位：重庆山海建设集团有限公司设计单位：广州南方建筑设计讨论院监理单位: 重庆市建筑科学讨论院监理公司2．2 概况：本工程为高层住宅，楼层为 32 层（-1 层/31 层）。现浇钢筋混凝土剪力墙二类建筑结构。建筑面积 22230.9m2 。该项目为高层建筑，施工场地狭窄，用电负荷情况较为复杂。为确保安全、文明、法律规范用电，特编制以下施工现场临时用电方案。3．现场施工用电管理机构2．1 现场施工用电项目管理组织机构图：公 司 项 目 经 理项 目 部 负 责 人技 术 负 责 人现 场 安 全 员各 班 组 长现场施工人员水 电 施 工 员现 场 电 工2下载后可任意编辑2．2 现场施工用电项目管理组织人员配置：序号岗位名称配置人数备 注1项目经理及项目部负责人l+2 名统一管理现场用配电情况 2技术负责人1 名技术支持、交底3安全员1 名用电安全监督管理4水电施工员1 名用配电制度实施，管理，对各班组人员进行用电操作技能讲解，处理各种用电情况。5现场电工1-2 名电气线路架设、安装、管理、巡查。6班组长6 名协调管理各班组人员用电安全．3．电源位置及供配电方式3．1 锦绣笙邻二期工程共建 A、B、C、D、E 五栋高层建筑，施工场地施工用电，建设单位已安装一台 10/0.4KV，630KVA 变压器统一供电。变压器总配电开关室距 C 栋施工现场 180 米。3．2 供配电方式： 施工供配电按三级配电两级漏电保护设计。一级为 630KVA 变压器总配电室开关，安装过载短路保护，不装漏电保护，釆用三相四线制供电；二级为单位施工现场总配电箱，全部安装漏电保护及过载短路保护开关；三级为施工作业班组配电箱，全部安装小于等于 30 毫安漏电保护及过载短路保护开关，二、三级配电采纳 TN—S 三相五线制接地保护系统，以确保操作人员的安全用电。PE 接地保护...
