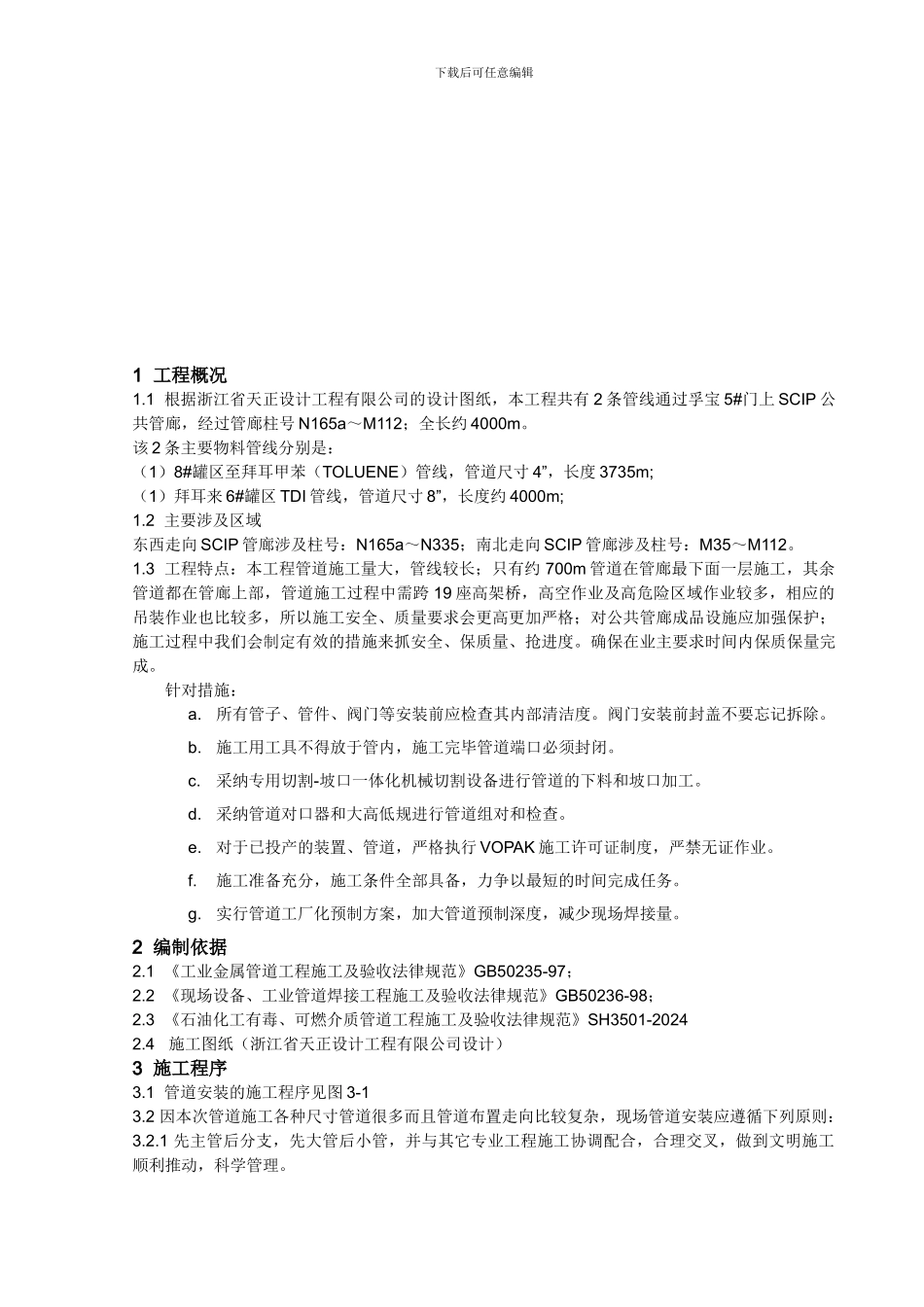

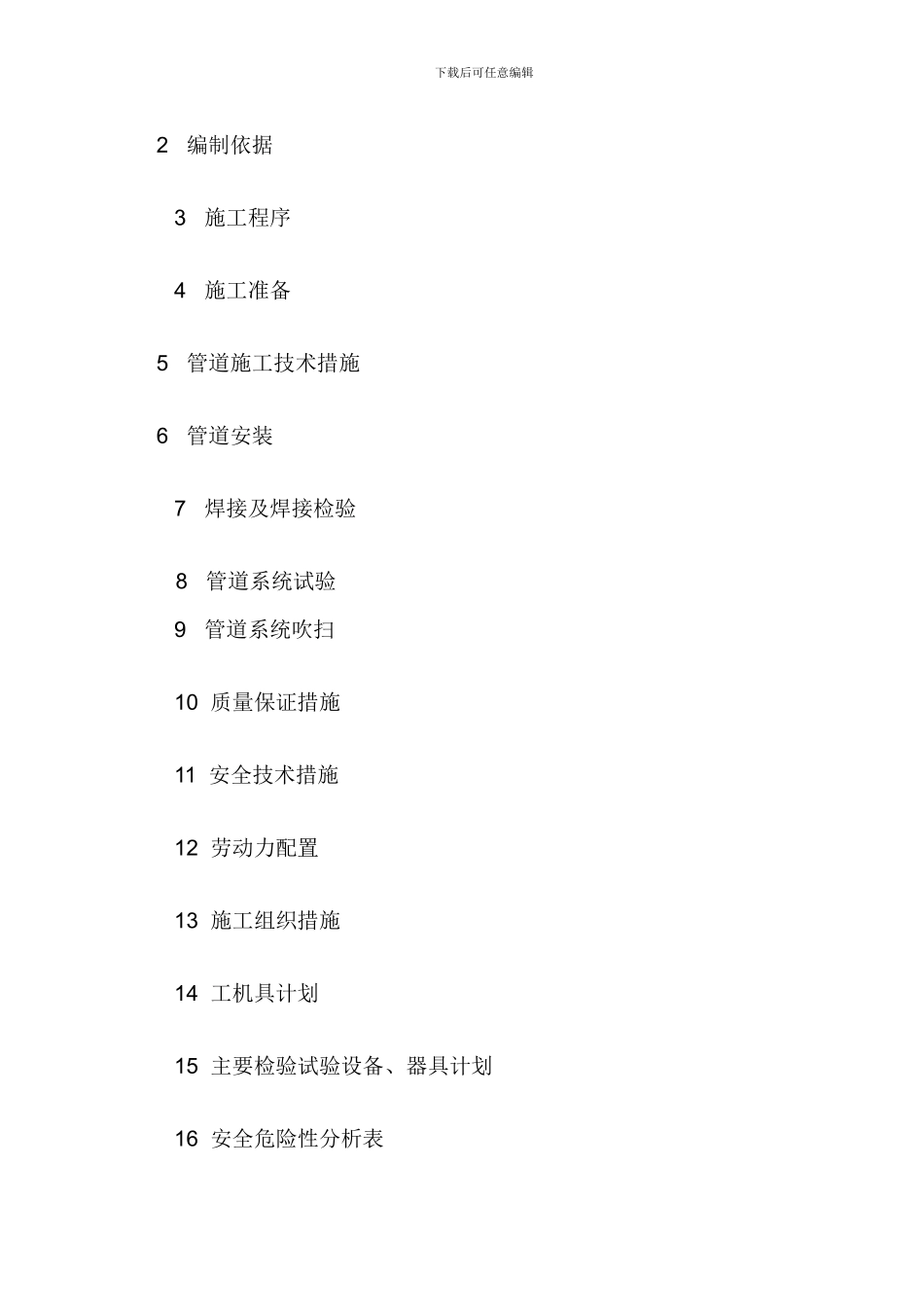

上海孚宝港务有限公司 SCIP 公共管廊管道安装施工方案编制： 周文碧 审核： 魏 国 批准： 李红炎 实为工程（上海）有限公司孚宝项目部2010 年 6 月 1 日目 录 1 工程概况下载后可任意编辑 2 编制依据3 施工程序4 施工准备 5 管道施工技术措施 6 管道安装7 焊接及焊接检验8 管道系统试验9 管道系统吹扫10 质量保证措施11 安全技术措施12 劳动力配置 13 施工组织措施14 工机具计划15 主要检验试验设备、器具计划16 安全危险性分析表下载后可任意编辑1 工程概况1.1 根据浙江省天正设计工程有限公司的设计图纸，本工程共有 2 条管线通过孚宝 5#门上 SCIP 公共管廊，经过管廊柱号 N165a～M112；全长约 4000m。该 2 条主要物料管线分别是：（1）8#罐区至拜耳甲苯（TOLUENE）管线，管道尺寸 4”，长度 3735m; （1）拜耳来 6#罐区 TDI 管线，管道尺寸 8”，长度约 4000m;1.2 主要涉及区域东西走向 SCIP 管廊涉及柱号：N165a～N335；南北走向 SCIP 管廊涉及柱号：M35～M112。1.3 工程特点：本工程管道施工量大，管线较长；只有约 700m 管道在管廊最下面一层施工，其余管道都在管廊上部，管道施工过程中需跨 19 座高架桥，高空作业及高危险区域作业较多，相应的吊装作业也比较多，所以施工安全、质量要求会更高更加严格；对公共管廊成品设施应加强保护；施工过程中我们会制定有效的措施来抓安全、保质量、抢进度。确保在业主要求时间内保质保量完成。针对措施：a.所有管子、管件、阀门等安装前应检查其内部清洁度。阀门安装前封盖不要忘记拆除。b.施工用工具不得放于管内，施工完毕管道端口必须封闭。c.采纳专用切割-坡口一体化机械切割设备进行管道的下料和坡口加工。d.采纳管道对口器和大高低规进行管道组对和检查。e.对于已投产的装置、管道，严格执行 VOPAK 施工许可证制度，严禁无证作业。f.施工准备充分，施工条件全部具备，力争以最短的时间完成任务。g.实行管道工厂化预制方案，加大管道预制深度，减少现场焊接量。2 编制依据2.1 《工业金属管道工程施工及验收法律规范》GB50235-97；2.2 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98；2.3 《石油化工有毒、可燃介质管道工程施工及验收法律规范》SH3501-20242.4 施工图纸（浙江省天正设计工程有限公司设计）3 施工程序3.1 管道安装的施工程序见图 3-13.2 因本次管道施工各种尺寸管道很多而且管道布置走...
