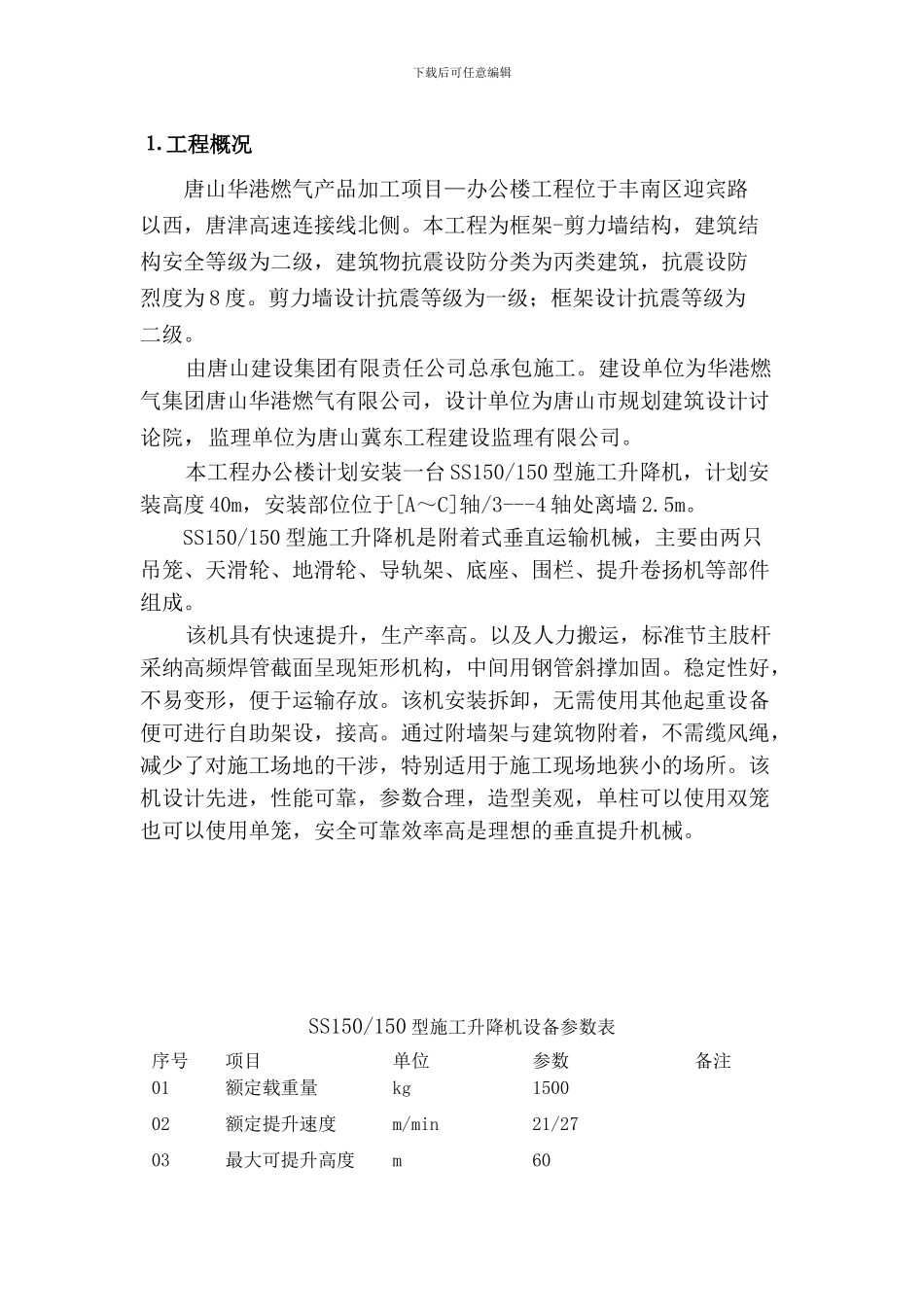

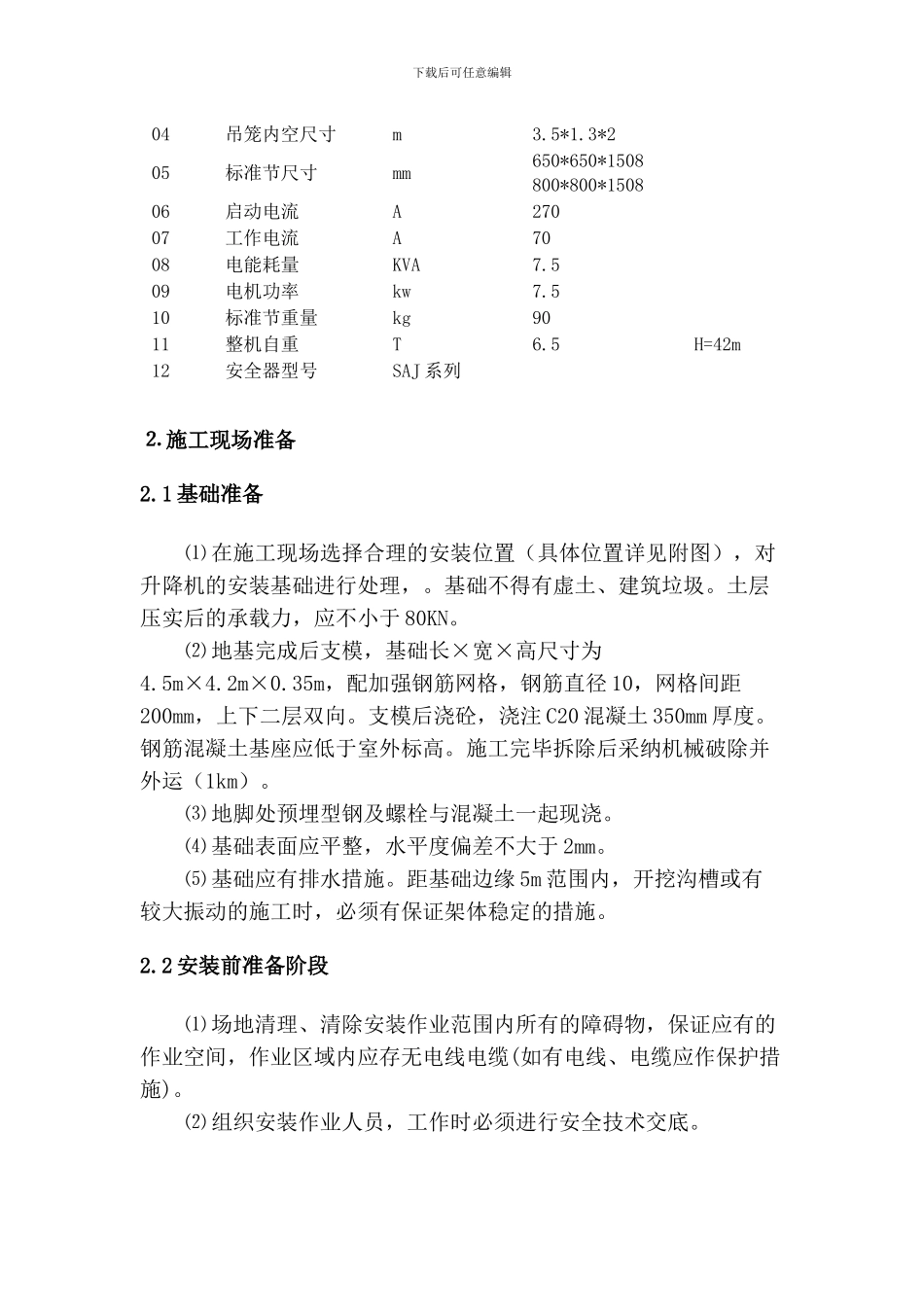

下载后可任意编辑⒈ 工程概况唐山华港燃气产品加工项目—办公楼工程位于丰南区迎宾路以西，唐津高速连接线北侧。本工程为框架-剪力墙结构，建筑结构安全等级为二级，建筑物抗震设防分类为丙类建筑，抗震设防烈度为 8 度。剪力墙设计抗震等级为一级；框架设计抗震等级为二级。由唐山建设集团有限责任公司总承包施工。建设单位为华港燃气集团唐山华港燃气有限公司，设计单位为唐山市规划建筑设计讨论院，监理单位为唐山冀东工程建设监理有限公司。本工程办公楼计划安装一台 SS150/150 型施工升降机，计划安装高度 40m，安装部位位于[A～C]轴/3---4 轴处离墙 2.5m。 SS150/150 型施工升降机是附着式垂直运输机械，主要由两只吊笼、天滑轮、地滑轮、导轨架、底座、围栏、提升卷扬机等部件组成。该机具有快速提升，生产率高。以及人力搬运，标准节主肢杆采纳高频焊管截面呈现矩形机构，中间用钢管斜撑加固。稳定性好，不易变形，便于运输存放。该机安装拆卸，无需使用其他起重设备便可进行自助架设，接高。通过附墙架与建筑物附着，不需缆风绳，减少了对施工场地的干涉，特别适用于施工现场地狭小的场所。该机设计先进，性能可靠，参数合理，造型美观，单柱可以使用双笼也可以使用单笼，安全可靠效率高是理想的垂直提升机械。 SS150/150 型施工升降机设备参数表序号项目单位参数备注01额定载重量kg1500 02额定提升速度m/min21/2703最大可提升高度m60 下载后可任意编辑04吊笼内空尺寸m3.5*1.3*2 05标准节尺寸mm650*650*1508800*800*1508 06启动电流A270 07工作电流A70 08电能耗量KVA7.5 09电机功率kw7.510标准节重量kg90 11整机自重T6.5H=42m12安全器型号SAJ 系列 ⒉ 施工现场准备2.1 基础准备⑴ 在施工现场选择合理的安装位置（具体位置详见附图），对升降机的安装基础进行处理，。基础不得有虚土、建筑垃圾。土层压实后的承载力，应不小于 80KN。⑵ 地基完成后支模，基础长×宽×高尺寸为4.5m×4.2m×0.35m，配加强钢筋网格，钢筋直径 10，网格间距200mm，上下二层双向。支模后浇砼，浇注 C20 混凝土 350mm 厚度。钢筋混凝土基座应低于室外标高。施工完毕拆除后采纳机械破除并外运（1km）。⑶ 地脚处预埋型钢及螺栓与混凝土一起现浇。⑷ 基础表面应平整，水平度偏差不大于 2mm。⑸ 基础应有排水措施。距基础边缘 5m 范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。2.2 安装前准备阶段⑴ 场...
