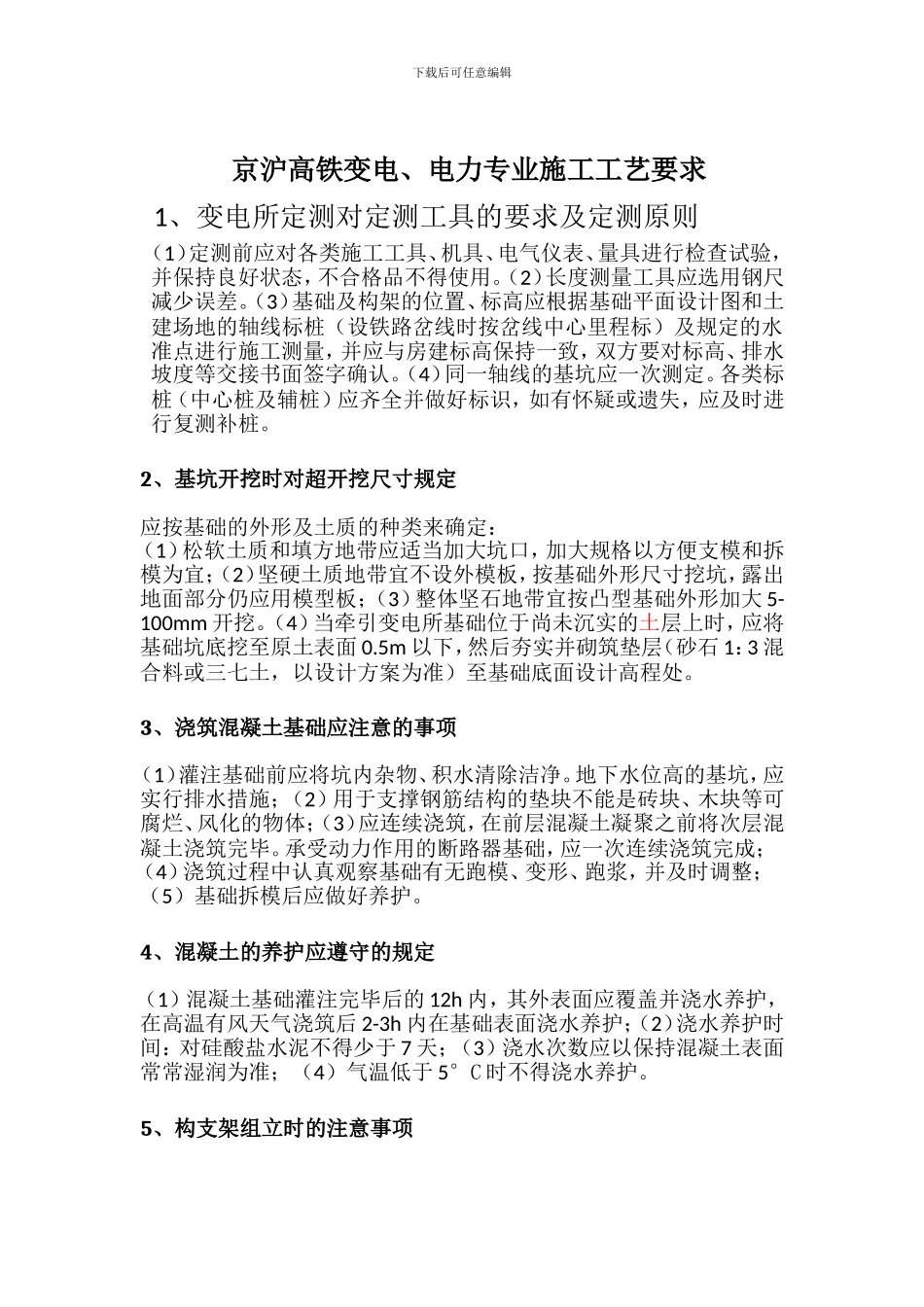

下载后可任意编辑 京沪高铁变电、电力专业施工工艺要求 1、变电所定测对定测工具的要求及定测原则（1）定测前应对各类施工工具、机具、电气仪表、量具进行检查试验，并保持良好状态，不合格品不得使用。（2）长度测量工具应选用钢尺减少误差。（3）基础及构架的位置、标高应根据基础平面设计图和土建场地的轴线标桩（设铁路岔线时按岔线中心里程标）及规定的水准点进行施工测量，并应与房建标高保持一致，双方要对标高、排水坡度等交接书面签字确认。（4）同一轴线的基坑应一次测定。各类标桩（中心桩及辅桩）应齐全并做好标识，如有怀疑或遗失，应及时进行复测补桩。2、基坑开挖时对超开挖尺寸规定应按基础的外形及土质的种类来确定：（1）松软土质和填方地带应适当加大坑口，加大规格以方便支模和拆模为宜；（2）坚硬土质地带宜不设外模板，按基础外形尺寸挖坑，露出地面部分仍应用模型板；（3）整体坚石地带宜按凸型基础外形加大 5-100mm 开挖。（4）当牵引变电所基础位于尚未沉实的土层上时，应将基础坑底挖至原土表面 0.5m 以下，然后夯实并砌筑垫层（砂石 1：3 混合料或三七土，以设计方案为准）至基础底面设计高程处。3、浇筑混凝土基础应注意的事项（1）灌注基础前应将坑内杂物、积水清除洁净。地下水位高的基坑，应实行排水措施；（2）用于支撑钢筋结构的垫块不能是砖块、木块等可腐烂、风化的物体；（3）应连续浇筑，在前层混凝土凝聚之前将次层混凝土浇筑完毕。承受动力作用的断路器基础，应一次连续浇筑完成；（4）浇筑过程中认真观察基础有无跑模、变形、跑浆，并及时调整；（5）基础拆模后应做好养护。4、混凝土的养护应遵守的规定（1）混凝土基础灌注完毕后的 12h 内，其外表面应覆盖并浇水养护，在高温有风天气浇筑后 2-3h 内在基础表面浇水养护；（2）浇水养护时间：对硅酸盐水泥不得少于 7 天；（3）浇水次数应以保持混凝土表面常常湿润为准；（4）气温低于 5°C 时不得浇水养护。5、构支架组立时的注意事项下载后可任意编辑（1）钢结构母线构架和设备支架结构件的拼装与连接应使用力矩扳手紧固，力矩值应符合设计或产品的技术规定；（2）钢结构支架的安装方式应一致、接地线位置应统一；（3）考虑避雷器放电计数器、隔开刀闸开口方向、微电流传感器等附属设备预留孔，同类型钢构杆身开孔不同，安装时应注意区分；（4）连梁角钢或配件与杆顶钢板的连接必须牢固、可靠、紧贴；（5）组立后的母线构架和设备支架应...
