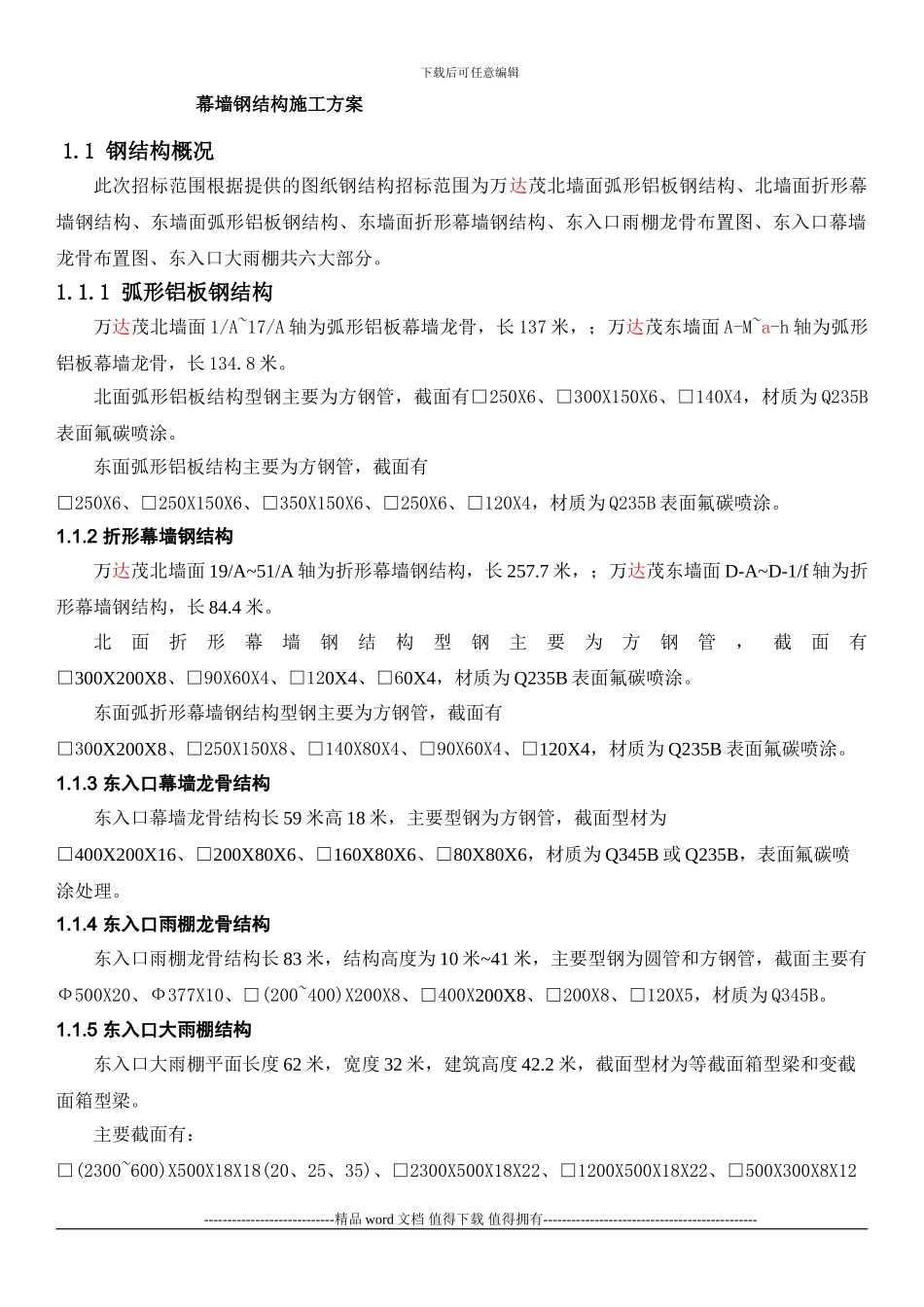

万大茂幕墙样骨架-施工方案-_第1页
1/17

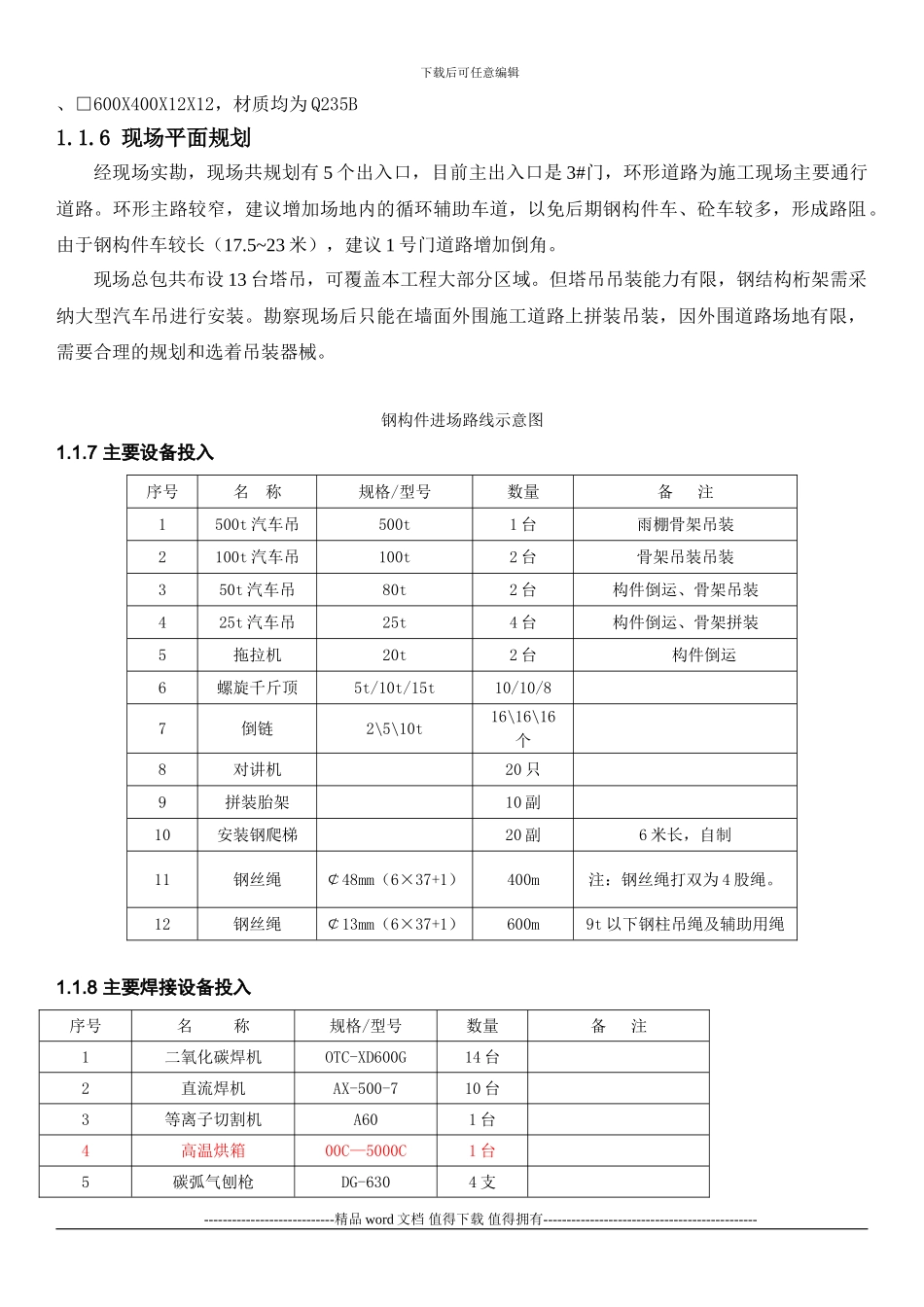

万大茂幕墙样骨架-施工方案-_第2页
2/17

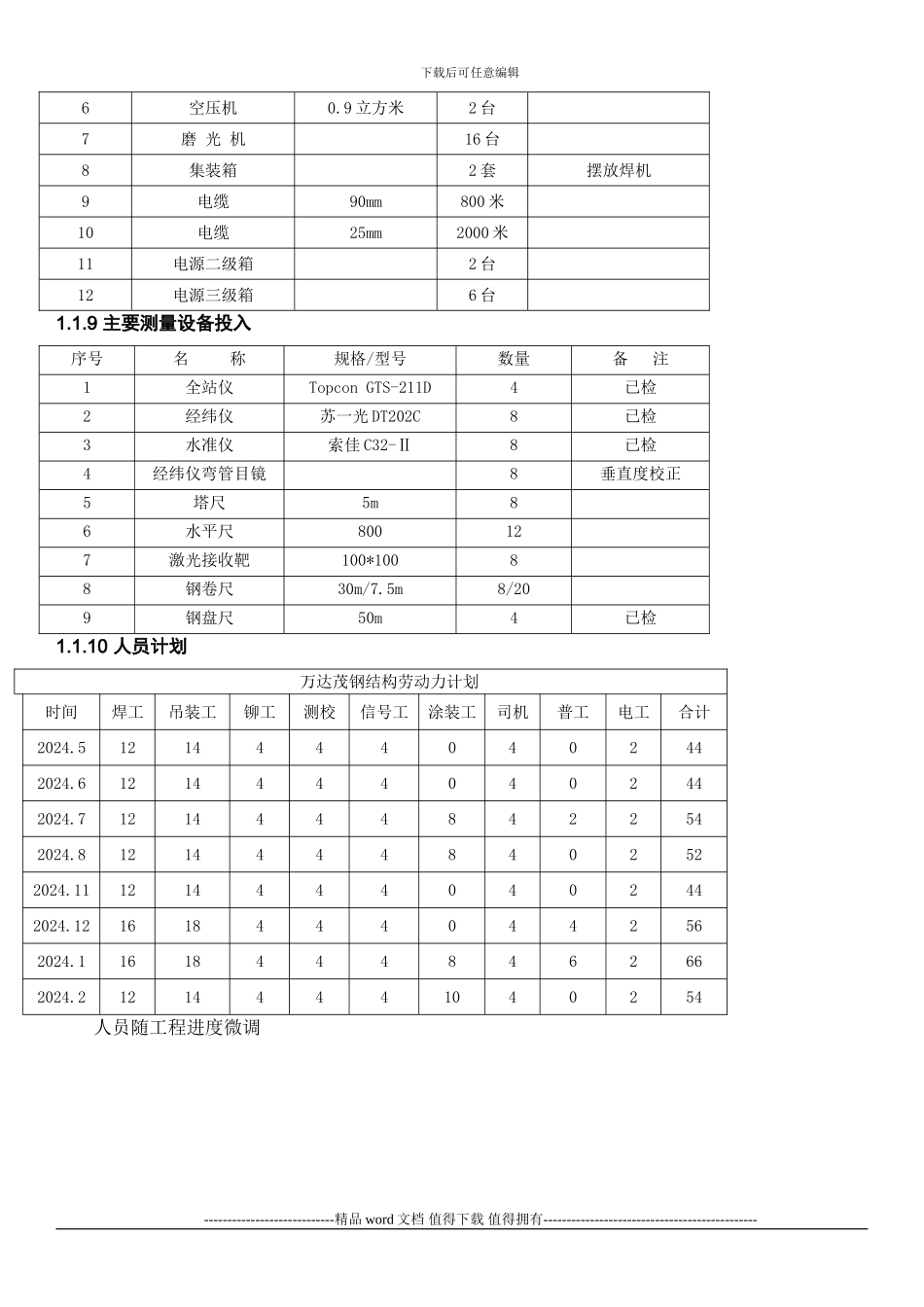

万大茂幕墙样骨架-施工方案-_第3页
3/17
下载后可任意编辑 幕墙钢结构施工方案1.1 钢结构概况此次招标范围根据提供的图纸钢结构招标范围为万达茂北墙面弧形铝板钢结构、北墙面折形幕墙钢结构、东墙面弧形铝板钢结构、东墙面折形幕墙钢结构、东入口雨棚龙骨布置图、东入口幕墙龙骨布置图、东入口大雨棚共六大部分。 1.1.1 弧形铝板钢结构万达茂北墙面 1/A~17/A 轴为弧形铝板幕墙龙骨,长 137 米,;万达茂东墙面 A-M~a-h 轴为弧形铝板幕墙龙骨,长 134.8 米。北面弧形铝板结构型钢主要为方钢管,截面有□250X6、□300X150X6、□140X4,材质为 Q235B表面氟碳喷涂。东面弧形铝板结构主要为方钢管,截面有□250X6、□250X150X6、□350X150X6、□250X6、□120X4,材质为 Q235B 表面氟碳喷涂。1.1.2 折形幕墙钢结构万达茂北墙面 19/A~51/A 轴为折形幕墙钢结构,长 257.7 米,;万达茂东墙面 D-A~D-1/f 轴为折形幕墙钢结构,长 84.4 米。北面折形幕墙钢结构型钢主要为方钢管,截面有□300X200X8、□90X60X4、□120X4、□60X4,材质为 Q235B 表面氟碳喷涂。东面弧折形幕墙钢结构型钢主要为方钢管,截面有□300X200X8、□250X150X8、□140X80X4、□90X60X4、□120X4,材质为 Q235B 表面氟碳喷涂。1.1.3 东入口幕墙龙骨结构东入口幕墙龙骨结构长 59 米高 18 米,主要型钢为方钢管,截面型材为□400X200X16、□200X80X6、□160X80X6、□80X80X6,材质为 Q345B 或 Q235B,表面氟碳喷涂处理。1.1.4 东入口雨棚龙骨结构东入口雨棚龙骨结构长 83 米,结构高度为 10 米~41 米,主要型钢为圆管和方钢管,截面主要有Ф500X20、Ф377X10、□(200~400)X200X8、□400X200X8、□200X8、□120X5,材质为 Q345B。1.1.5 东入口大雨棚结构东入口大雨棚平面长度 62 米,宽度 32 米,建筑高度 42.2 米,截面型材为等截面箱型梁和变截面箱型梁。主要截面有:□(2300~600)X500X18X18(20、25、35)、□2300X500X18X22、□1200X500X18X22、□500X300X8X12----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑、□600X400X12X12,材质均为 Q235B1.1.6 现场平面规划经现场实勘,现场共规划有 5 个出入口,目前主出入口是 3#门,环形道路为施工现场主要通行道路。环形主路较窄,建议增加场地内的循环辅助车道,以免后期钢构件车、砼车较多,形成路阻。由于钢构件车较长(17.5~23 米),...
