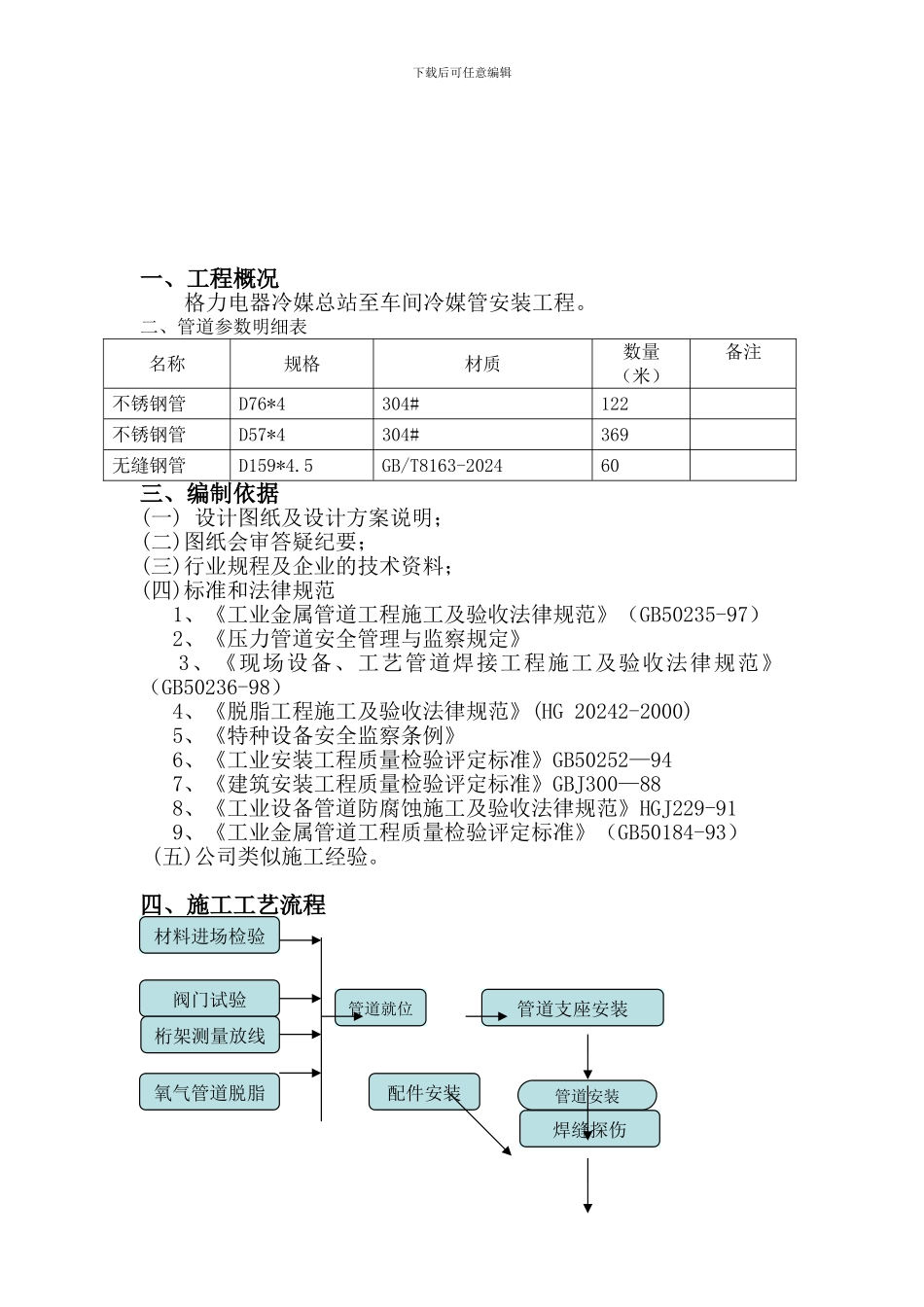

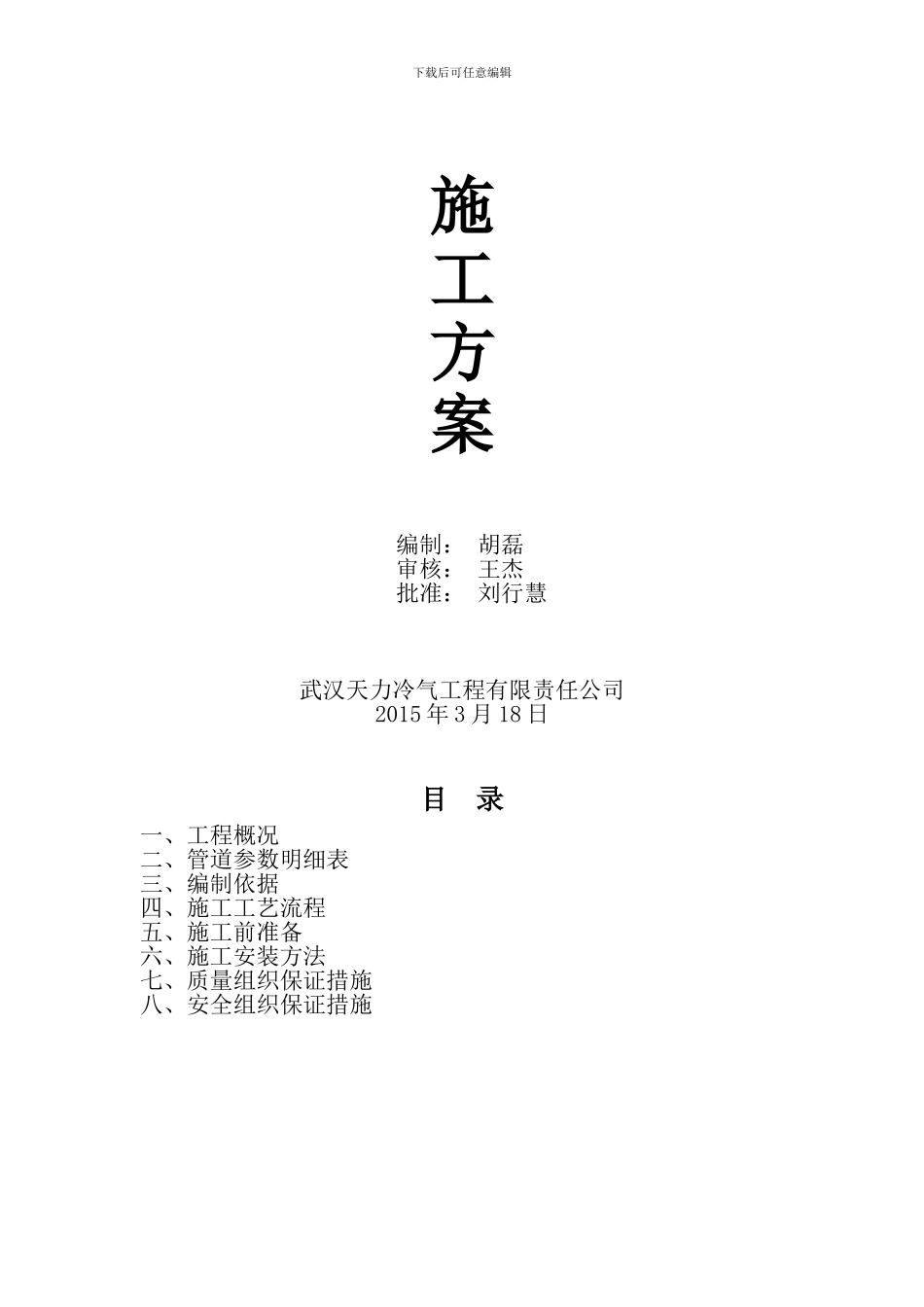

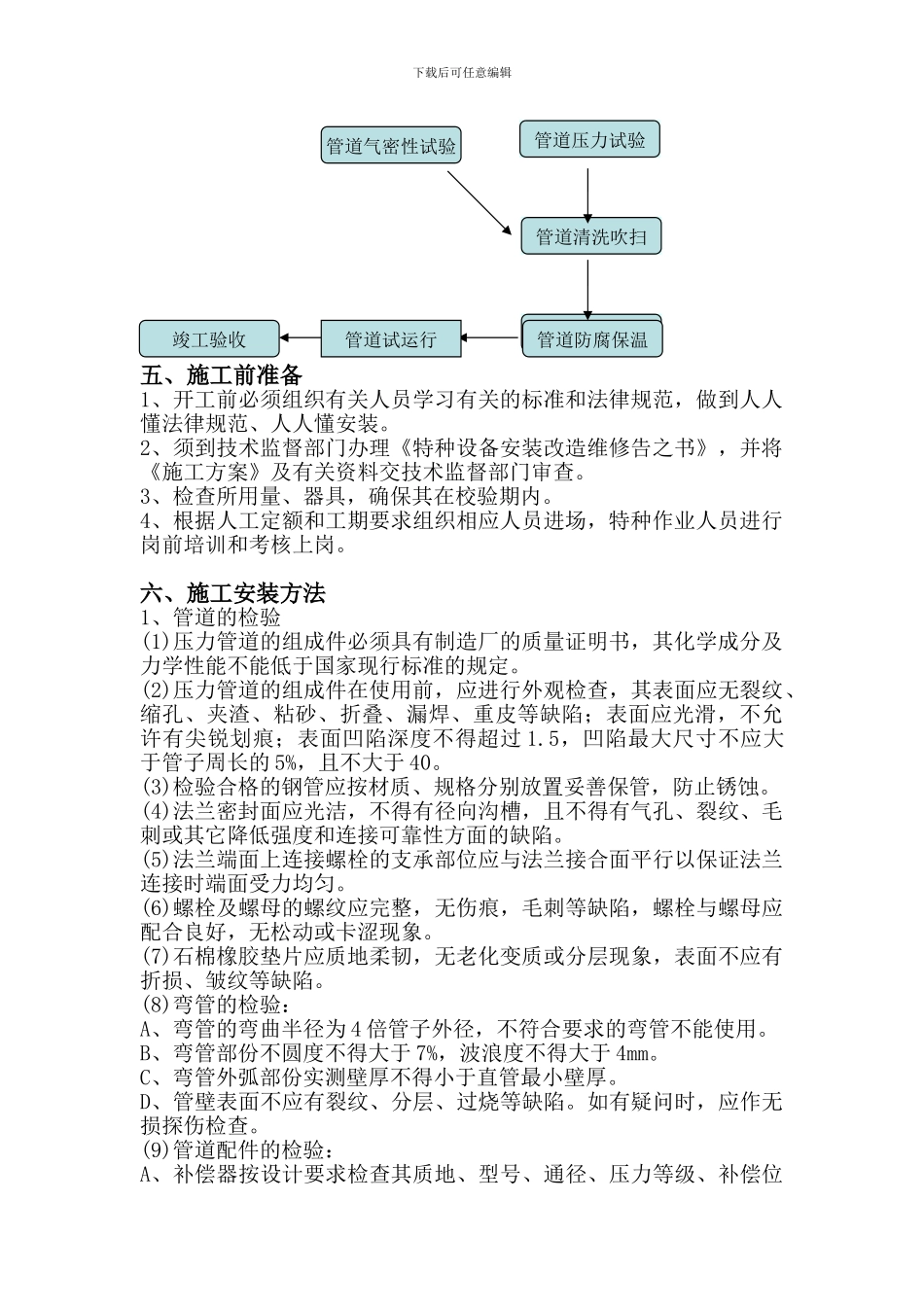

下载后可任意编辑施工方案编制： 胡磊审核： 王杰批准： 刘行慧武汉天力冷气工程有限责任公司2015 年 3 月 18 日目 录一、工程概况二、管道参数明细表三、编制依据四、施工工艺流程五、施工前准备六、施工安装方法七、质量组织保证措施八、安全组织保证措施下载后可任意编辑一、工程概况格力电器冷媒总站至车间冷媒管安装工程。二、管道参数明细表名称规格材质数量（米）备注不锈钢管D76*4304#122不锈钢管D57*4304#369无缝钢管D159*4.5GB/T8163-202460三、编制依据(一) 设计图纸及设计方案说明；(二)图纸会审答疑纪要； (三)行业规程及企业的技术资料；(四)标准和法律规范 1、《工业金属管道工程施工及验收法律规范》（GB50235-97） 2、《压力管道安全管理与监察规定》 3、《现场设备、工艺管道焊接工程施工及验收法律规范》（GB50236-98） 4、《脱脂工程施工及验收法律规范》(HG 20242-2000)5、《特种设备安全监察条例》6、《工业安装工程质量检验评定标准》GB50252—947、《建筑安装工程质量检验评定标准》GBJ300—888、《工业设备管道防腐蚀施工及验收法律规范》HGJ229-919、《工业金属管道工程质量检验评定标准》（GB50184-93） (五)公司类似施工经验。四、施工工艺流程 材料进场检验管道就位管道支座安装焊缝探伤阀门试验桁架测量放线氧气管道脱脂管道安装配件安装下载后可任意编辑 五、施工前准备1、开工前必须组织有关人员学习有关的标准和法律规范，做到人人懂法律规范、人人懂安装。2、须到技术监督部门办理《特种设备安装改造维修告之书》，并将《施工方案》及有关资料交技术监督部门审查。3、检查所用量、器具，确保其在校验期内。4、根据人工定额和工期要求组织相应人员进场，特种作业人员进行岗前培训和考核上岗。六、施工安装方法1、管道的检验(1)压力管道的组成件必须具有制造厂的质量证明书，其化学成分及力学性能不能低于国家现行标准的规定。(2)压力管道的组成件在使用前，应进行外观检查，其表面应无裂纹、缩孔、夹渣、粘砂、折叠、漏焊、重皮等缺陷；表面应光滑，不允许有尖锐划痕；表面凹陷深度不得超过 1.5，凹陷最大尺寸不应大于管子周长的 5%，且不大于 40。(3)检验合格的钢管应按材质、规格分别放置妥善保管，防止锈蚀。(4)法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其它降低强度和连接可靠性方面的缺陷。(5)法兰端面上连接螺栓的支承部位应与法兰接合面平行以保证法兰连接时...
