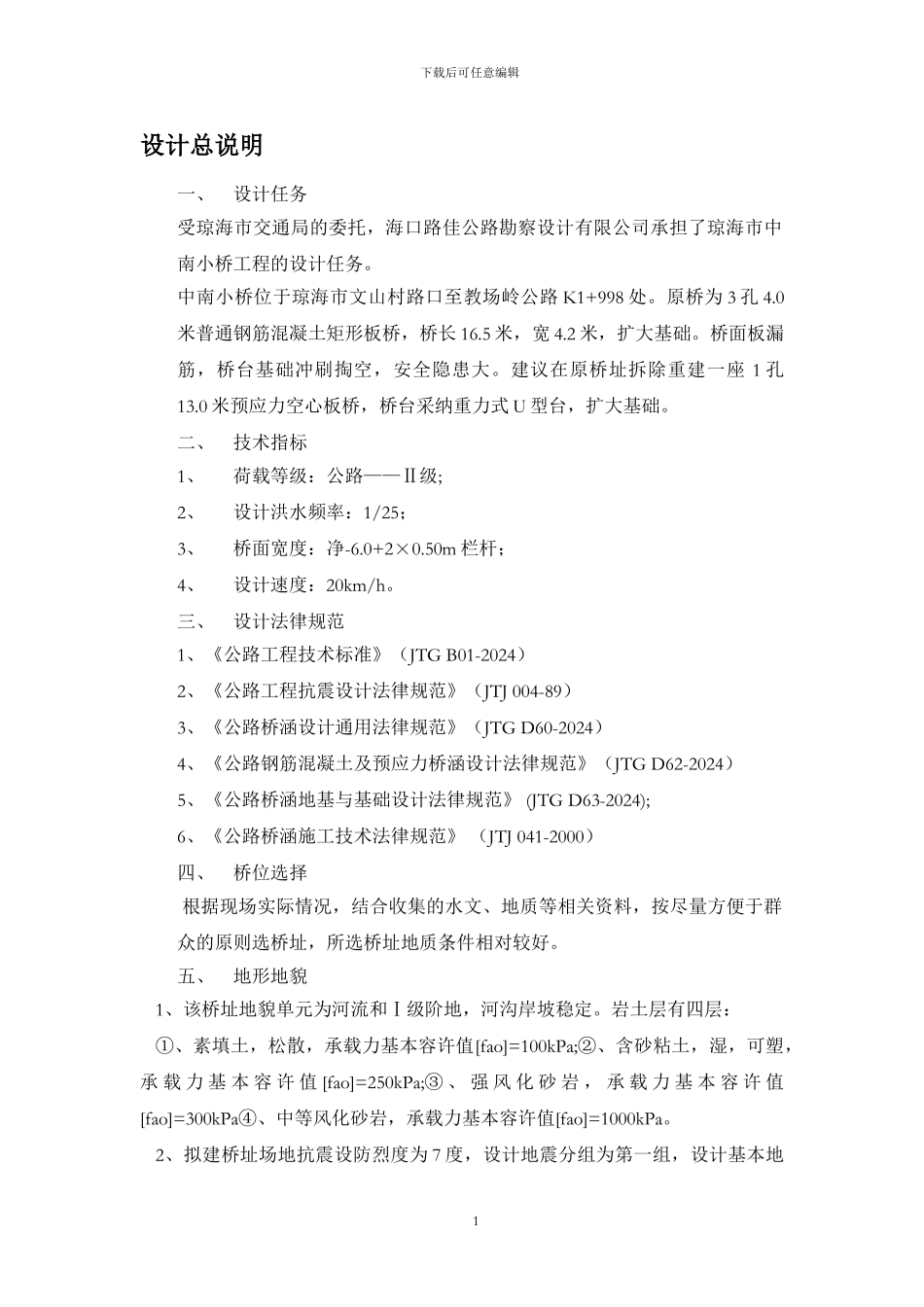

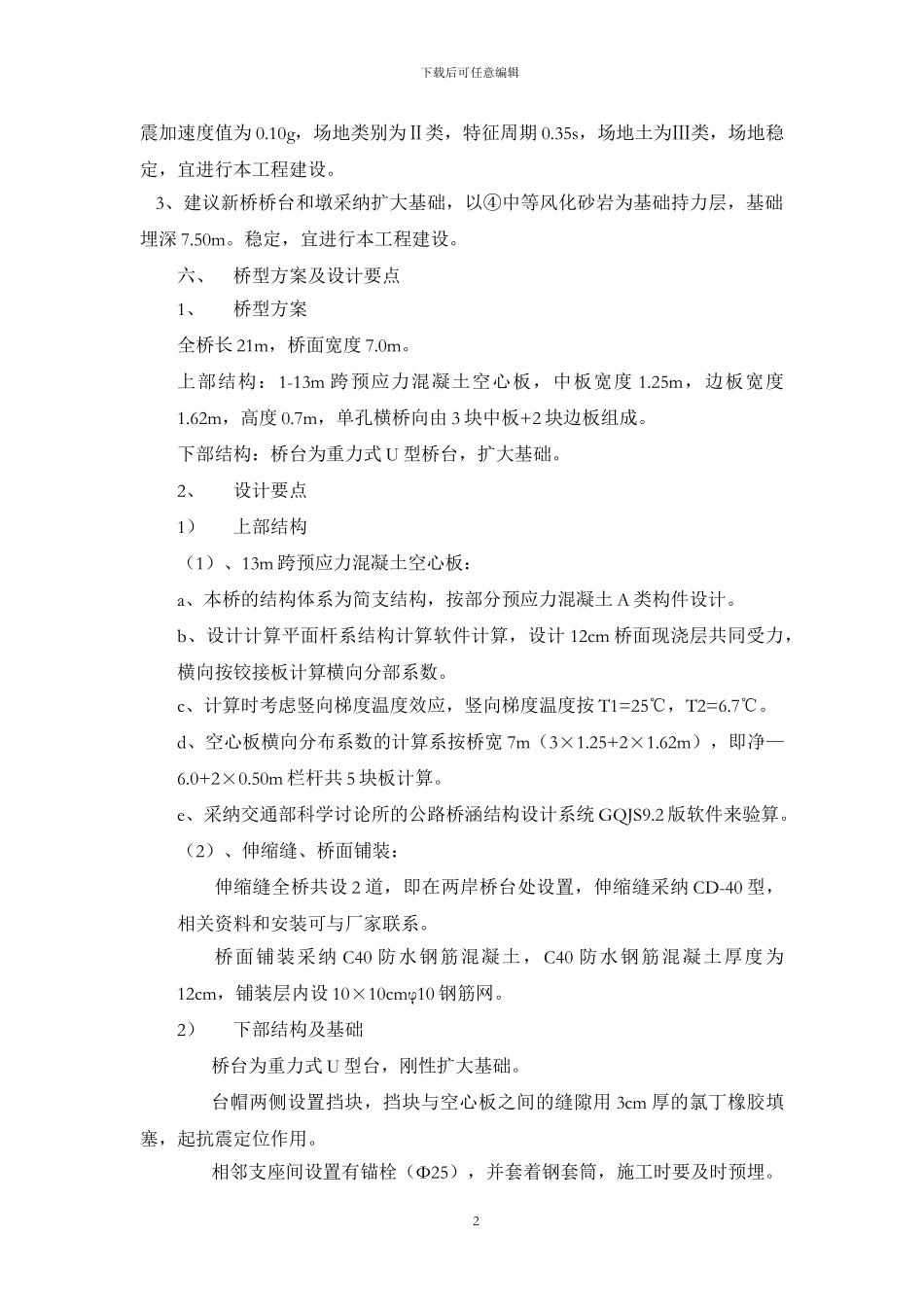

下载后可任意编辑设计总说明一、设计任务受琼海市交通局的委托，海口路佳公路勘察设计有限公司承担了琼海市中南小桥工程的设计任务。中南小桥位于琼海市文山村路口至教场岭公路 K1+998 处。原桥为 3 孔 4.0米普通钢筋混凝土矩形板桥，桥长 16.5 米，宽 4.2 米，扩大基础。桥面板漏筋，桥台基础冲刷掏空，安全隐患大。建议在原桥址拆除重建一座 1 孔13.0 米预应力空心板桥，桥台采纳重力式 U 型台，扩大基础。二、技术指标1、荷载等级：公路——Ⅱ级;2、设计洪水频率：1/25；3、桥面宽度：净-6.0+2×0.50m 栏杆；4、设计速度：20km/h。三、设计法律规范1、《公路工程技术标准》（JTG B01-2024）2、《公路工程抗震设计法律规范》（JTJ 004-89）3、《公路桥涵设计通用法律规范》（JTG D60-2024）4、《公路钢筋混凝土及预应力桥涵设计法律规范》（JTG D62-2024）5、《公路桥涵地基与基础设计法律规范》 (JTG D63-2024);6、《公路桥涵施工技术法律规范》 （JTJ 041-2000）四、桥位选择 根据现场实际情况，结合收集的水文、地质等相关资料，按尽量方便于群众的原则选桥址，所选桥址地质条件相对较好。五、地形地貌1、该桥址地貌单元为河流和Ⅰ级阶地，河沟岸坡稳定。岩土层有四层：①、素填土，松散，承载力基本容许值[fao]=100kPa;②、含砂粘土，湿，可塑，承 载 力 基 本 容 许 值 [fao]=250kPa;③ 、 强 风 化 砂 岩 ， 承 载 力 基 本 容 许 值[fao]=300kPa④、中等风化砂岩，承载力基本容许值[fao]=1000kPa。2、拟建桥址场地抗震设防烈度为 7 度，设计地震分组为第一组，设计基本地1下载后可任意编辑震加速度值为 0.10g，场地类别为Ⅱ类，特征周期 0.35s，场地土为Ⅲ类，场地稳定，宜进行本工程建设。3、建议新桥桥台和墩采纳扩大基础，以④中等风化砂岩为基础持力层，基础埋深 7.50m。稳定，宜进行本工程建设。六、桥型方案及设计要点1、桥型方案全桥长 21m，桥面宽度 7.0m。上部结构：1-13m 跨预应力混凝土空心板，中板宽度 1.25m，边板宽度1.62m，高度 0.7m，单孔横桥向由 3 块中板+2 块边板组成。下部结构：桥台为重力式 U 型桥台，扩大基础。2、设计要点1）上部结构（1）、13m 跨预应力混凝土空心板：a、本桥的结构体系为简支结构，按部分预应力混凝土 A 类构件设计。b、设计计算平面杆系结构计算软件计算，设计 12cm 桥面现浇层共同受力，横向按铰接板计算横向分部系数。...
