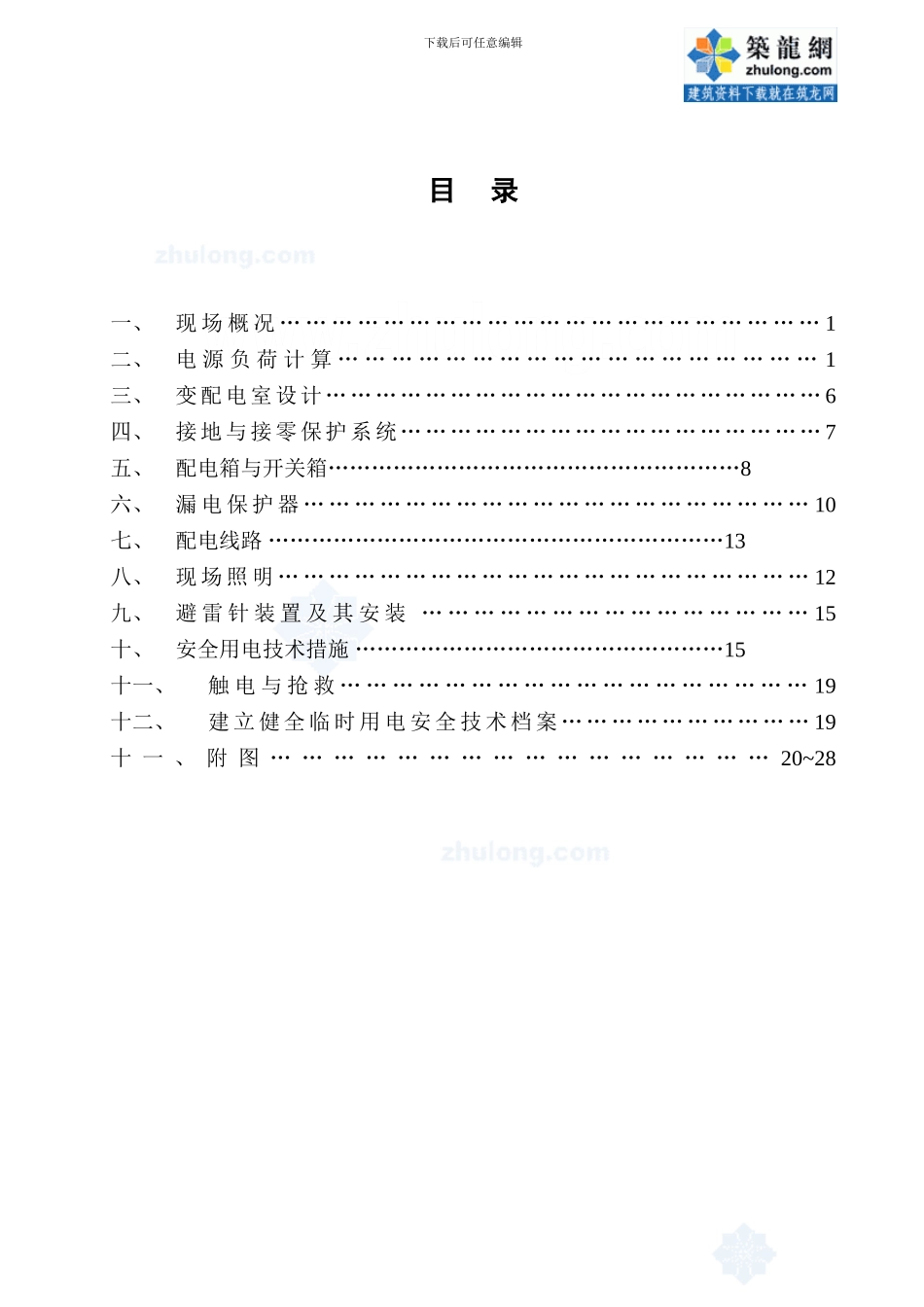

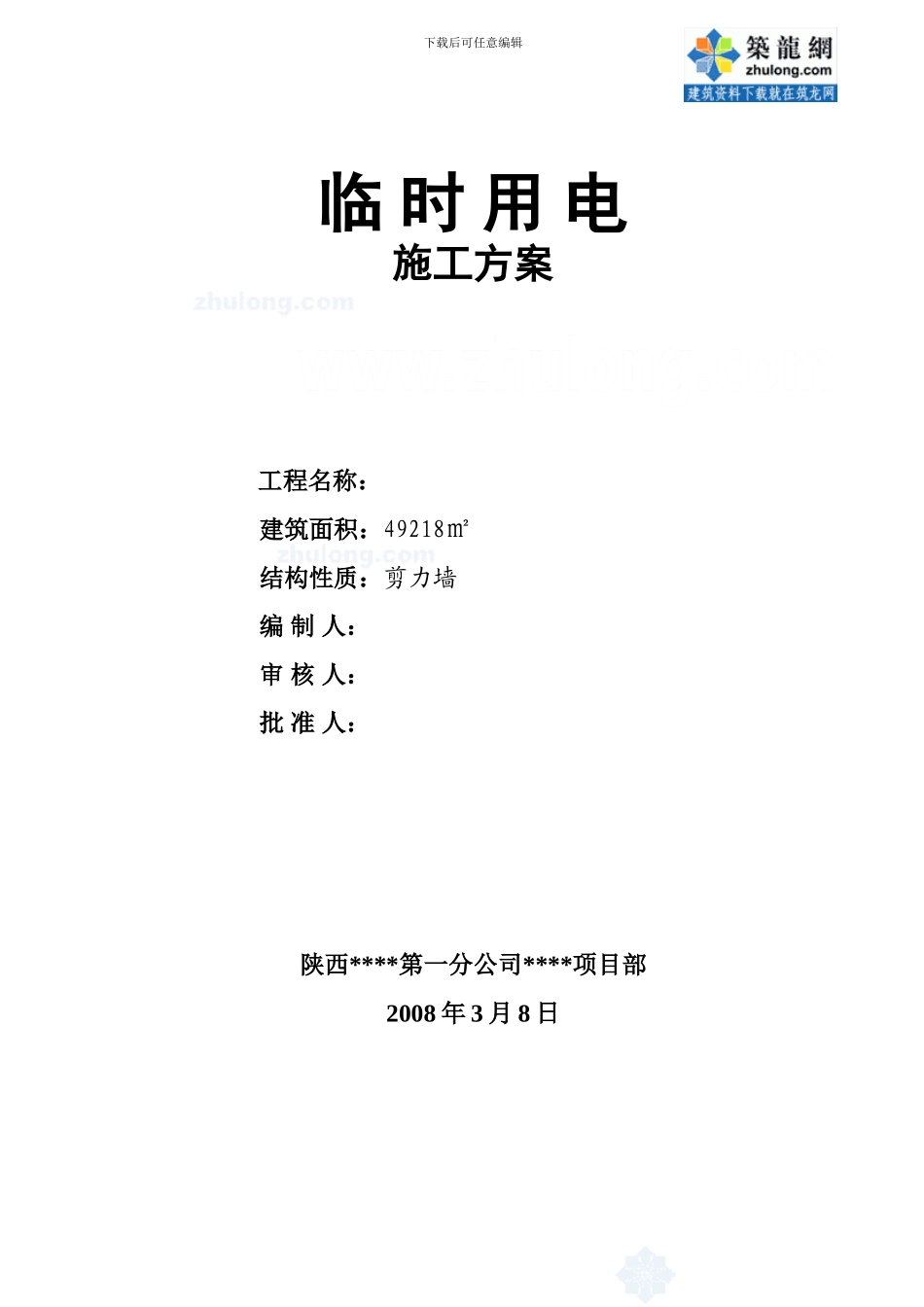

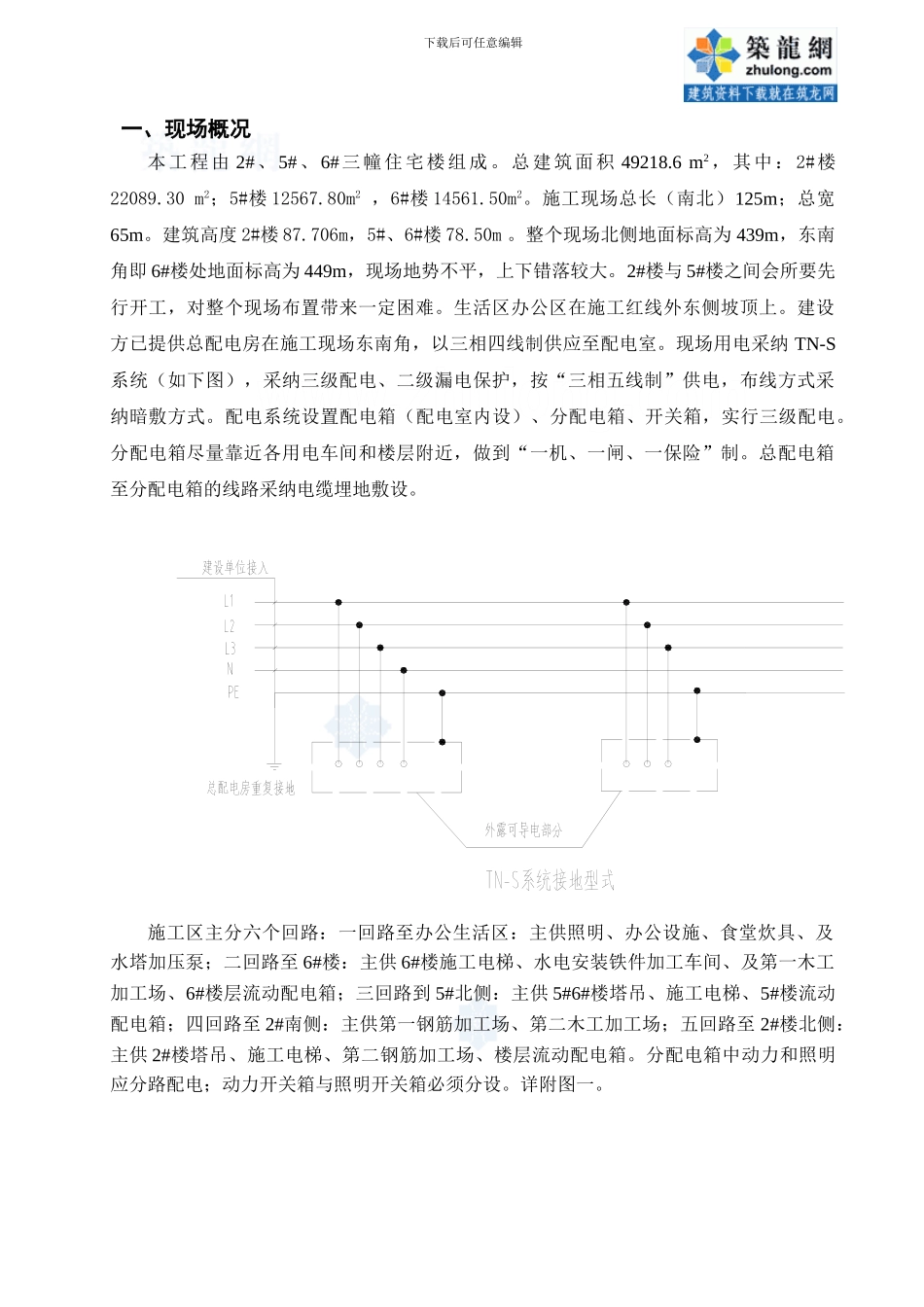

下载后可任意编辑临 时 用 电施工方案工程名称： 建筑面积：49218㎡结构性质：剪力墙编 制 人：审 核 人：批 准 人：陕西****第一分公司****项目部2008 年 3 月 8 日 下载后可任意编辑目 录一、现 场 概 况 … … … … … … … … … … … … … … … … … … … … … 1二、电 源 负 荷 计 算 … … … … … … … … … … … … … … … … … … 1三、变配电室设计…………………………………………………… 6四、接地与接零保护系统…………………………………………… 7五、配电箱与开关箱…………………………………………………8六、漏 电 保 护 器 … … … … … … … … … … … … … … … … … … … … 10七、配电线路 ………………………………………………………13八、现 场 照 明 … … … … … … … … … … … … … … … … … … … … … 12九、避 雷 针 装 置 及 其 安 装 … … … … … … … … … … … … … … … 15十、安全用电技术措施 ……………………………………………15十一、触 电 与 抢 救 … … … … … … … … … … … … … … … … … … 19十二、建 立 健 全 临 时 用 电 安 全 技 术 档 案 … … … … … … … … … … 19十 一 、 附 图 … … … … … … … … … … … … … … … … 20~28 下载后可任意编辑一、现场概况本工程由 2#、5#、6#三幢住宅楼组成。总建筑面积 49218.6 m2，其中：2#楼22089.30 m2；5#楼 12567.80m2 ，6#楼 14561.50m2。施工现场总长（南北）125m；总宽65m。建筑高度 2#楼 87.706m，5#、6#楼 78.50m 。整个现场北侧地面标高为 439m，东南角即 6#楼处地面标高为 449m，现场地势不平，上下错落较大。2#楼与 5#楼之间会所要先行开工，对整个现场布置带来一定困难。生活区办公区在施工红线外东侧坡顶上。建设方已提供总配电房在施工现场东南角，以三相四线制供应至配电室。现场用电采纳 TN-S系统（如下图），采纳三级配电、二级漏电保护，按“三相五线制”供电，布线方式采纳暗敷方式。配电系统设置配电箱（配电室内设）、分配电箱、开关箱，实行三级配电。分配电箱尽量靠近各用电车间和楼层附近，做到...
