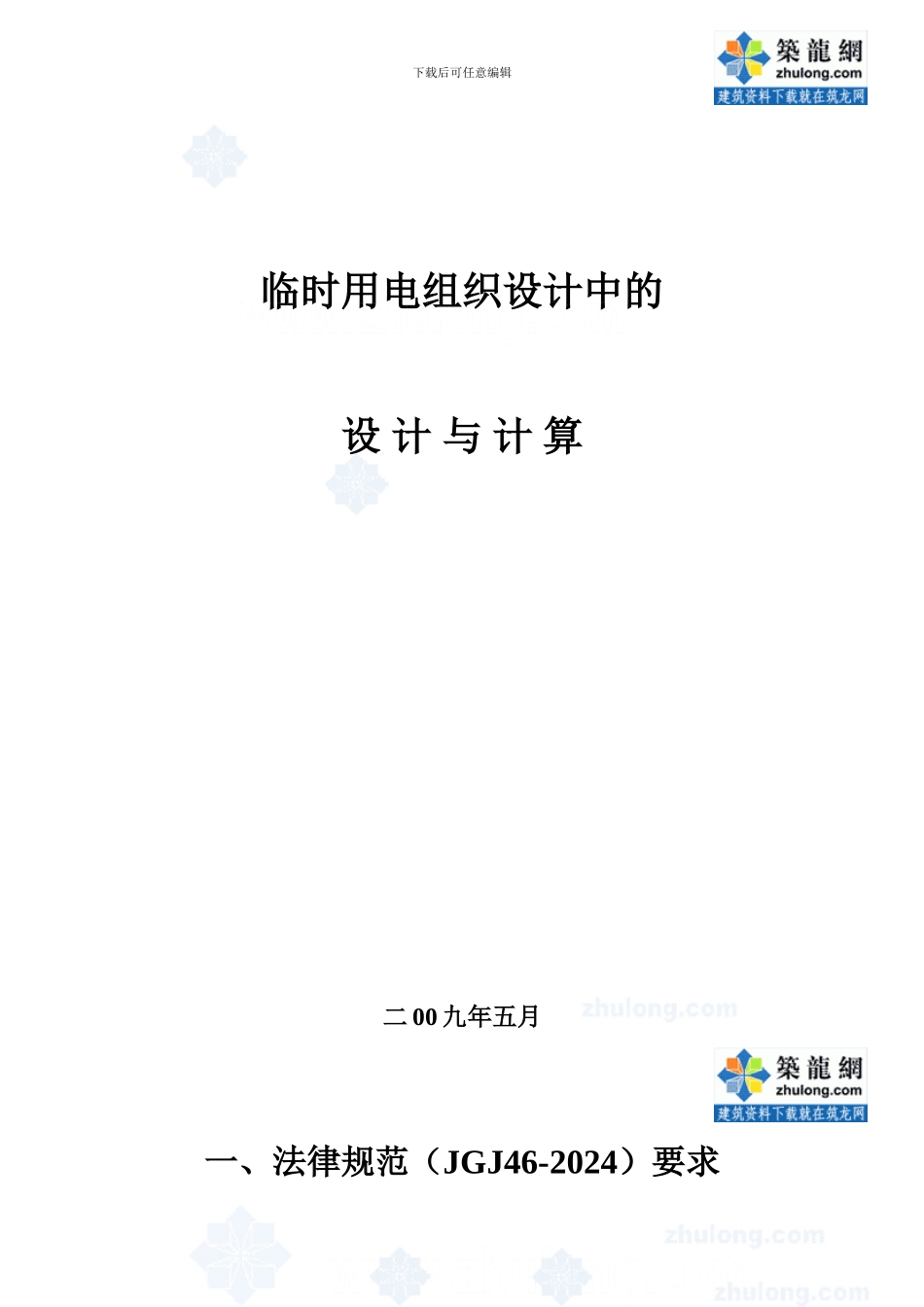

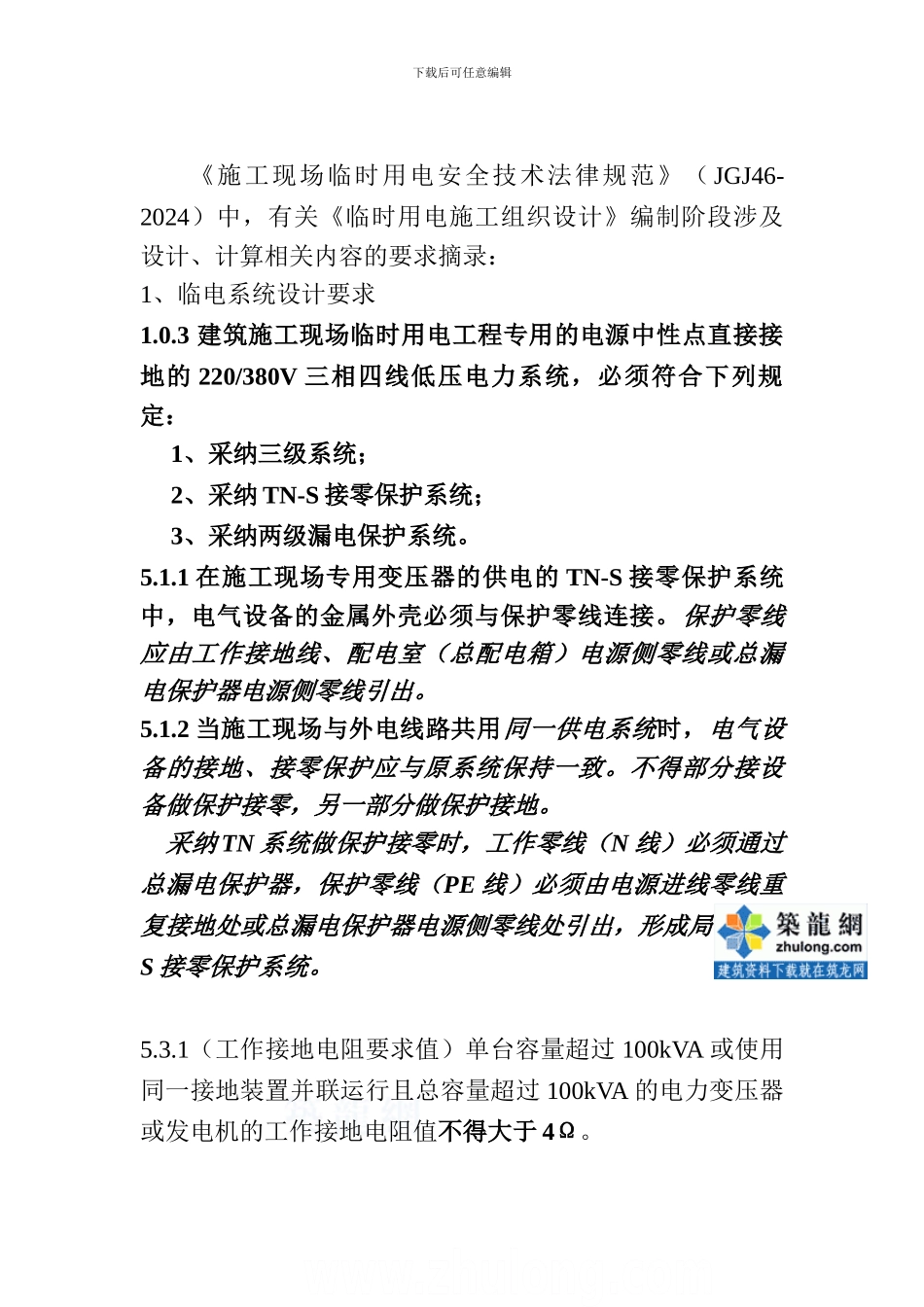

下载后可任意编辑临时用电组织设计中的设 计 与 计 算二 00 九年五月一、法律规范（JGJ46-2024）要求下载后可任意编辑《施工现场临时用电安全技术法律规范》（ JGJ46-2024）中，有关《临时用电施工组织设计》编制阶段涉及设计、计算相关内容的要求摘录：1、临电系统设计要求1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的 220/380V 三相四线低压电力系统，必须符合下列规定： 1、采纳三级系统； 2、采纳 TN-S 接零保护系统； 3、采纳两级漏电保护系统。5.1.1 在施工现场专用变压器的供电的 TN-S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线引出。5.1.2 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得部分接设备做保护接零，另一部分做保护接地。 采纳 TN 系统做保护接零时，工作零线（N 线）必须通过总漏电保护器，保护零线（PE 线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，形成局部 TN-S 接零保护系统。5.3.1（工作接地电阻要求值）单台容量超过 100kVA 或使用同一接地装置并联运行且总容量超过 100kVA 的电力变压器或发电机的工作接地电阻值不得大于 4Ω。下载后可任意编辑单台容量不超过 100kVA 或使用同一接地装置并联运行且总容量不超过 100kVA 的电力变压器或发电机的工作接地电阻值不得大于 10Ω。在土壤电阻率大于 1000Ω.m 的地区，当达到上述电阻值有困难时，工作接地电阻值可提高到 30Ω。5.3.2（重复接地要求）TN 系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处作重复接地。 在 TN 系统中，保护线每一处重复接地装置的接地电阻值不应大于 10Ω。5.3.7（防静电接地要求）在有静电的施工现场内，对集聚在机械设备上的静电应实行接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于 100Ω，高土壤电阻率地区不应大于 1000Ω。防雷接地要求：5.4.1 土壤电阻率低于 200Ω.m 区域的电杆可不另设防雷接地装置，………5.4.6 施工现场内所有防雷装置的冲击接地电阻值不得大于 30Ω。5.4.7 做防雷接地机械上的电气设备，所接的 PE 线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的...
