主墩承台钢板桩围堰土方开挖与支撑施工技术交底VIP免费

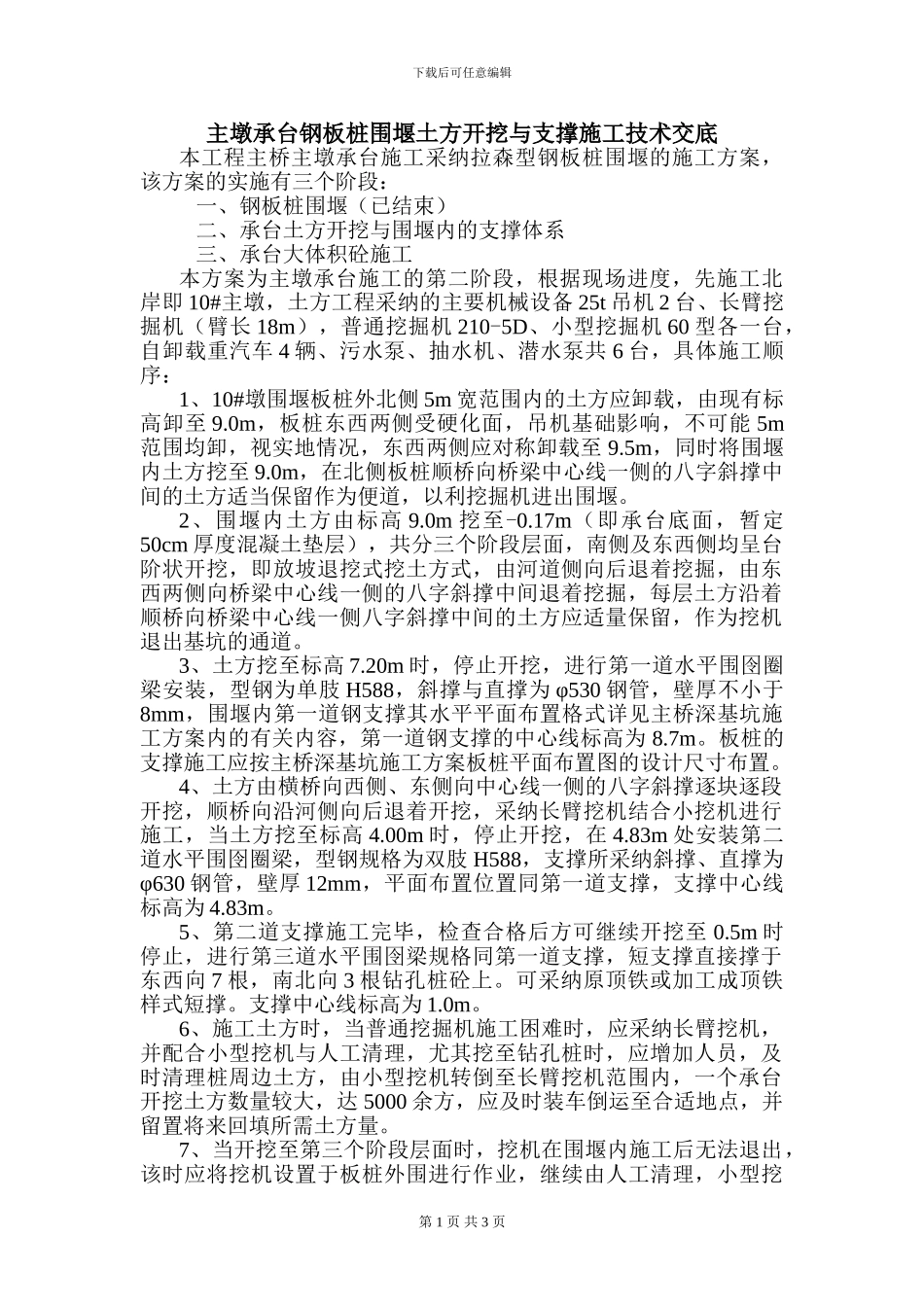

主墩承台钢板桩围堰土方开挖与支撑施工技术交底_第1页
1/3

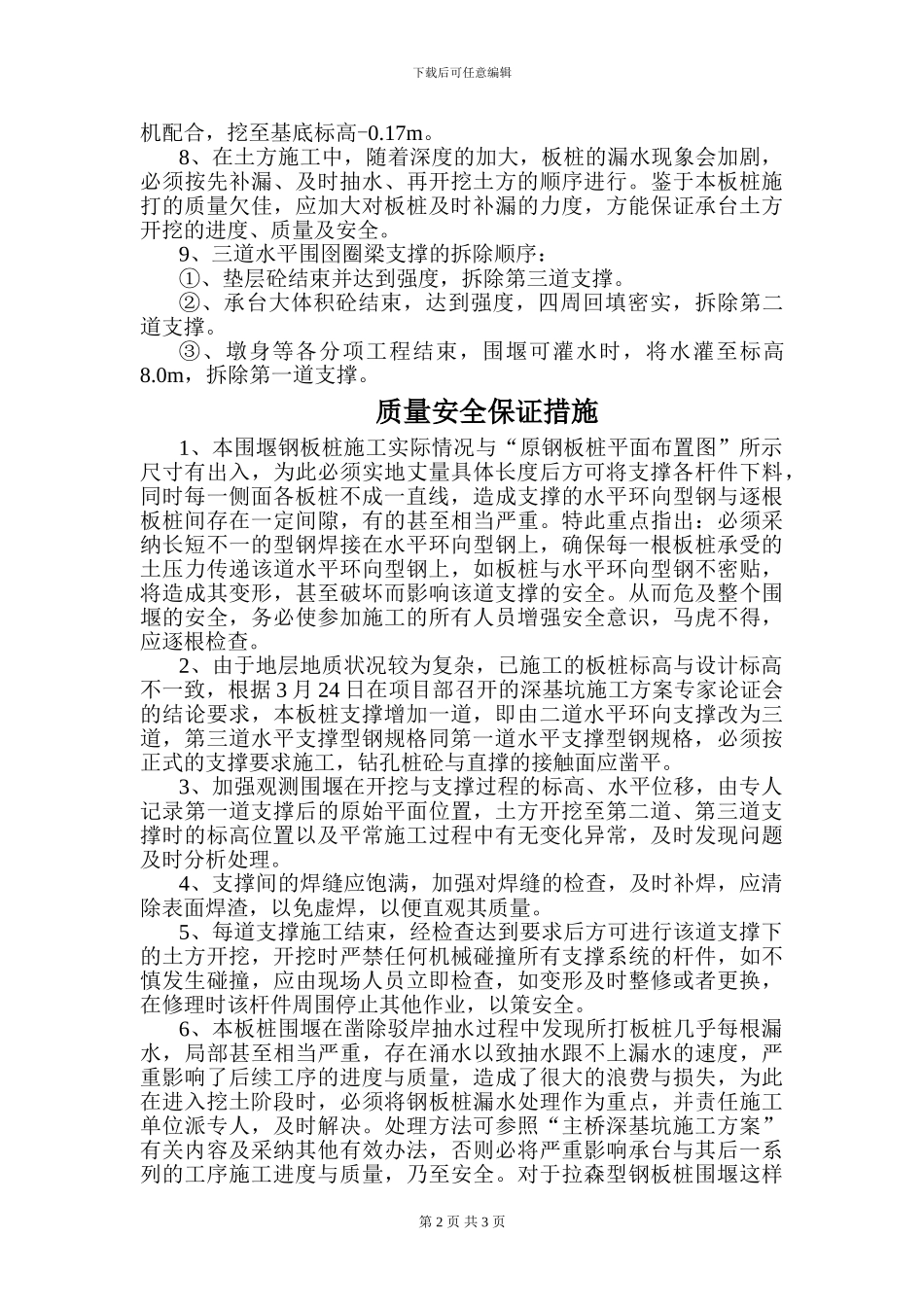

主墩承台钢板桩围堰土方开挖与支撑施工技术交底_第2页
2/3

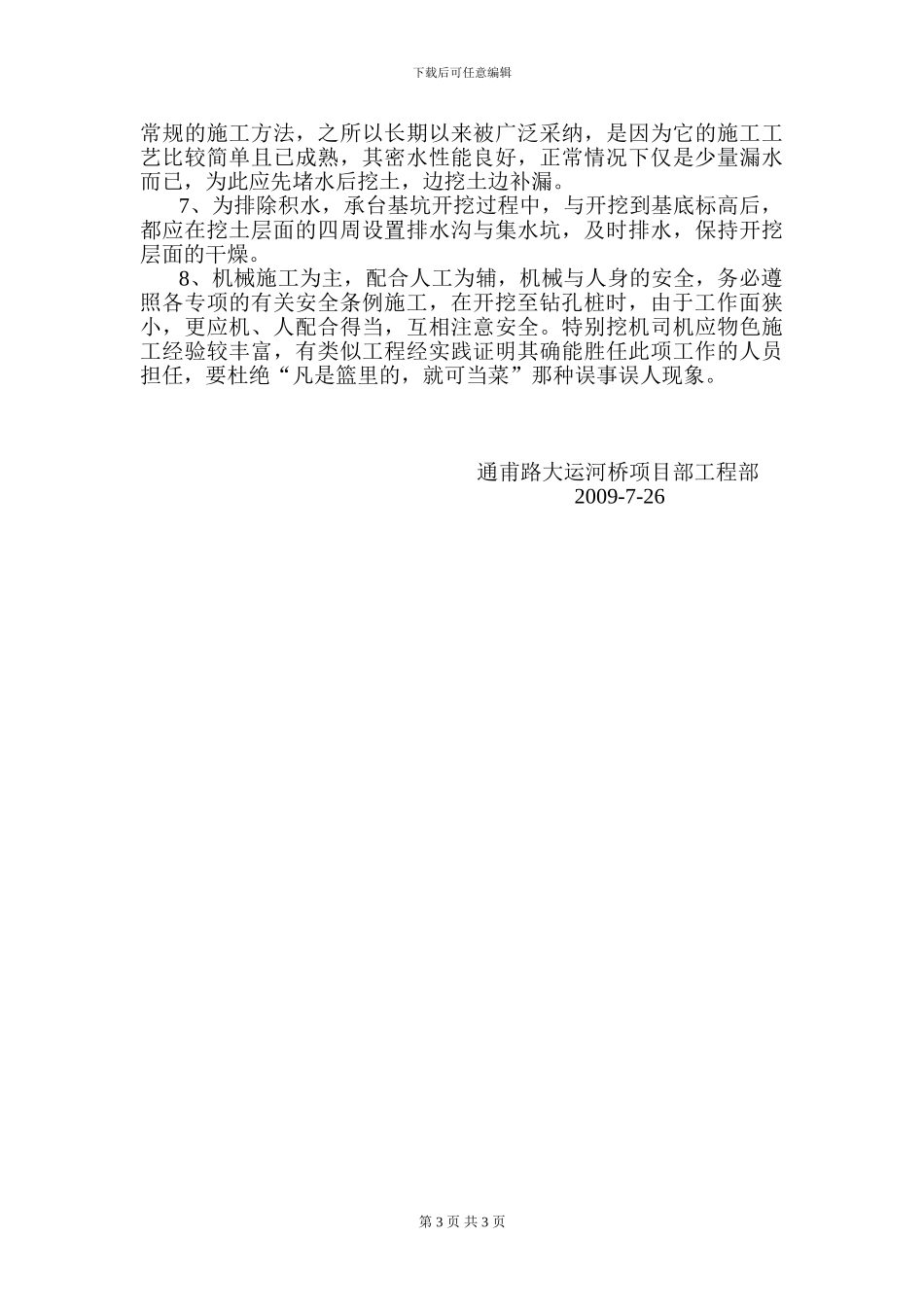

主墩承台钢板桩围堰土方开挖与支撑施工技术交底_第3页
3/3
下载后可任意编辑主墩承台钢板桩围堰土方开挖与支撑施工技术交底本工程主桥主墩承台施工采纳拉森型钢板桩围堰的施工方案,该方案的实施有三个阶段:一、钢板桩围堰(已结束)二、承台土方开挖与围堰内的支撑体系三、承台大体积砼施工本方案为主墩承台施工的第二阶段,根据现场进度,先施工北岸即 10#主墩,土方工程采纳的主要机械设备 25t 吊机 2 台、长臂挖掘机(臂长 18m),普通挖掘机 210-5D、小型挖掘机 60 型各一台,自卸载重汽车 4 辆、污水泵、抽水机、潜水泵共 6 台,具体施工顺序:1、10#墩围堰板桩外北侧 5m 宽范围内的土方应卸载,由现有标高卸至 9.0m,板桩东西两侧受硬化面,吊机基础影响,不可能 5m范围均卸,视实地情况,东西两侧应对称卸载至 9.5m,同时将围堰内土方挖至 9.0m,在北侧板桩顺桥向桥梁中心线一侧的八字斜撑中间的土方适当保留作为便道,以利挖掘机进出围堰。2、围堰内土方由标高 9.0m 挖至-0.17m(即承台底面,暂定50cm 厚度混凝土垫层),共分三个阶段层面,南侧及东西侧均呈台阶状开挖,即放坡退挖式挖土方式,由河道侧向后退着挖掘,由东西两侧向桥梁中心线一侧的八字斜撑中间退着挖掘,每层土方沿着顺桥向桥梁中心线一侧八字斜撑中间的土方应适量保留,作为挖机退出基坑的通道。3、土方挖至标高 7.20m 时,停止开挖,进行第一道水平围囹圈梁安装,型钢为单肢 H588,斜撑与直撑为 φ530 钢管,壁厚不小于8mm,围堰内第一道钢支撑其水平平面布置格式详见主桥深基坑施工方案内的有关内容,第一道钢支撑的中心线标高为 8.7m。板桩的支撑施工应按主桥深基坑施工方案板桩平面布置图的设计尺寸布置。4、土方由横桥向西侧、东侧向中心线一侧的八字斜撑逐块逐段开挖,顺桥向沿河侧向后退着开挖,采纳长臂挖机结合小挖机进行施工,当土方挖至标高 4.00m 时,停止开挖,在 4.83m 处安装第二道水平围囹圈梁,型钢规格为双肢 H588,支撑所采纳斜撑、直撑为φ630 钢管,壁厚 12mm,平面布置位置同第一道支撑,支撑中心线标高为 4.83m。5、第二道支撑施工完毕,检查合格后方可继续开挖至 0.5m 时停止,进行第三道水平围囹梁规格同第一道支撑,短支撑直接撑于东西向 7 根,南北向 3 根钻孔桩砼上。可采纳原顶铁或加工成顶铁样式短撑。支撑中心线标高为 1.0m。6、施工土方时,当普通挖掘机施工困难时,应采纳长臂挖机,并配合小型挖机与人工清理,尤其挖至钻孔桩时,应增加人员,及...
