京龙SC200TD型施工升降机安装方案VIP免费

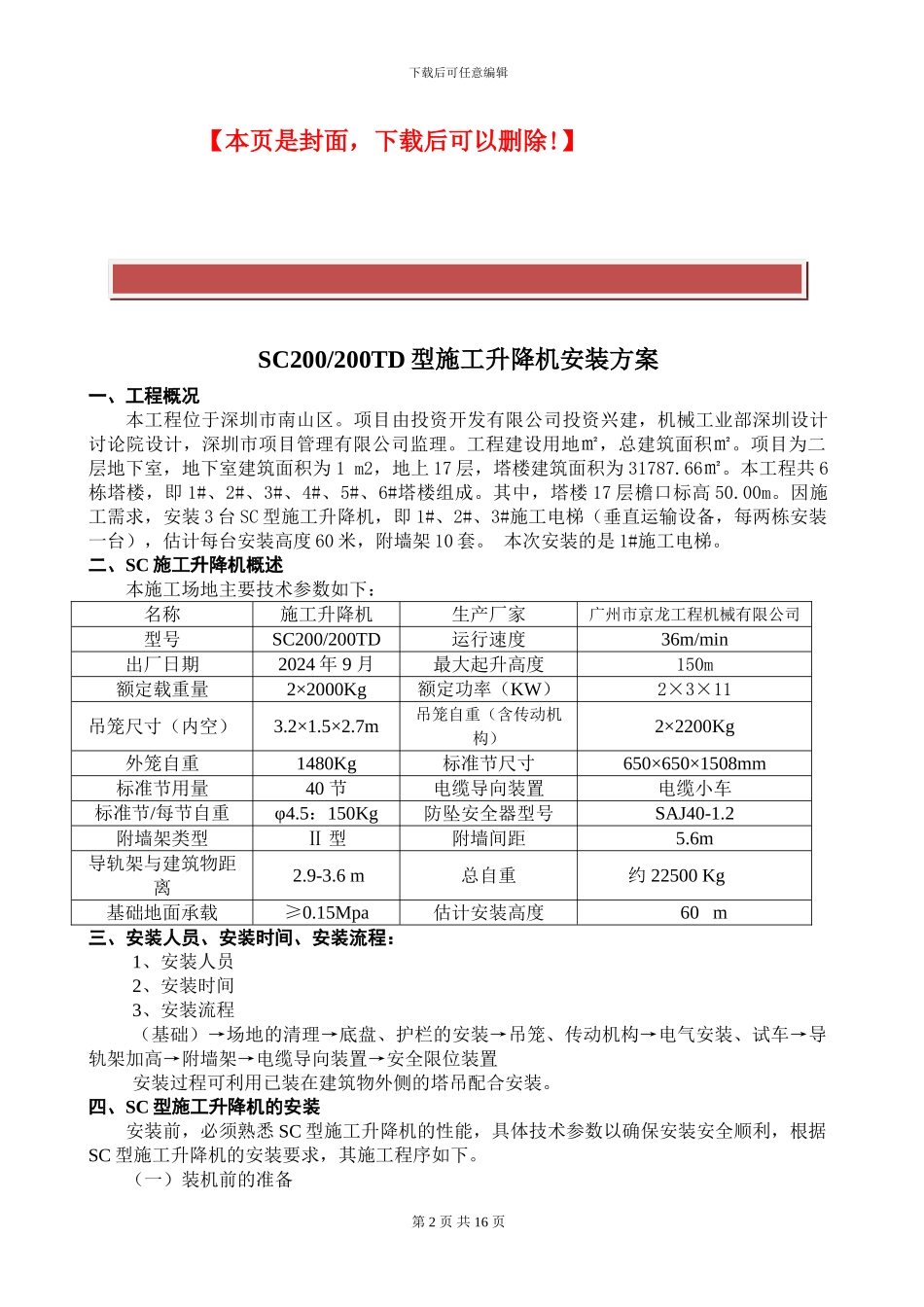

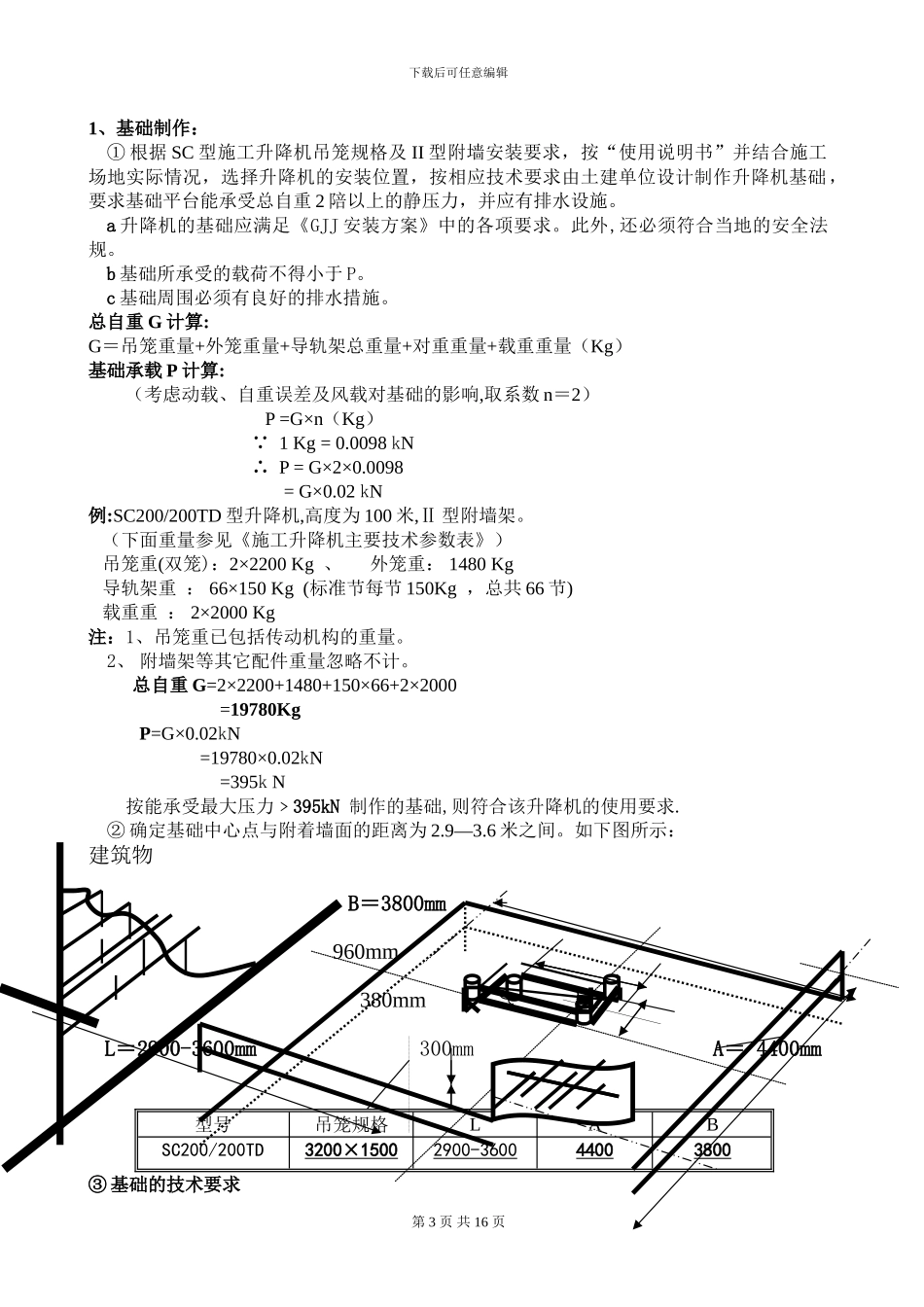

下载后可任意编辑 精品文档下载 第 1 页 共 16 页最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】SC200/200TD 型施工升降机安装方案一、工程概况本工程位于深圳市南山区。项目由投资开发有限公司投资兴建，机械工业部深圳设计讨论院设计，深圳市项目管理有限公司监理。工程建设用地㎡，总建筑面积㎡。项目为二层地下室，地下室建筑面积为 1 m2，地上 17 层，塔楼建筑面积为 31787.66㎡。本工程共 6栋塔楼，即 1#、2#、3#、4#、5#、6#塔楼组成。其中，塔楼 17 层檐口标高 50.00m。因施工需求，安装 3 台 SC 型施工升降机，即 1#、2#、3#施工电梯（垂直运输设备，每两栋安装一台），估计每台安装高度 60 米，附墙架 10 套。 本次安装的是 1#施工电梯。二、SC 施工升降机概述本施工场地主要技术参数如下：名称施工升降机生产厂家广州市京龙工程机械有限公司型号SC200/200TD运行速度36m/min出厂日期2024 年 9 月最大起升高度150m额定载重量2×2000Kg额定功率（KW）2×3×11吊笼尺寸（内空）3.2×1.5×2.7m吊笼自重（含传动机构）2×2200Kg外笼自重1480Kg标准节尺寸650×650×1508mm标准节用量40 节电缆导向装置电缆小车标准节/每节自重φ4.5：150Kg防坠安全器型号SAJ40-1.2附墙架类型Ⅱ 型附墙间距5.6m 导轨架与建筑物距离 2.9-3.6 m总自重 约 22500 Kg基础地面承载≥0.15Mpa估计安装高度 60 m三、安装人员、安装时间、安装流程：1、安装人员2、安装时间 3、安装流程（基础）→场地的清理→底盘、护栏的安装→吊笼、传动机构→电气安装、试车→导轨架加高→附墙架→电缆导向装置→安全限位装置安装过程可利用已装在建筑物外侧的塔吊配合安装。四、SC 型施工升降机的安装安装前，必须熟悉 SC 型施工升降机的性能，具体技术参数以确保安装安全顺利，根据SC 型施工升降机的安装要求，其施工程序如下。（一）装机前的准备第 2 页 共 16 页下载后可任意编辑1、基础制作：① 根据 SC 型施工升降机吊笼规格及 II 型附墙安装要求，按“使用说明书”并结合施工场地实际情况，选择升降机的安装位置，按相应技术要求由土建单位设计制作升降机基础，要求基础平台能承受总自重 2 陪以上的静压力，并应有排水设施。a 升降机的基础应满足《GJJ 安装方案》中的各项要求。此外,还必须符合当地的安全法规。b 基础所承受的载荷不得小于 P。c 基础周围必须有良...
