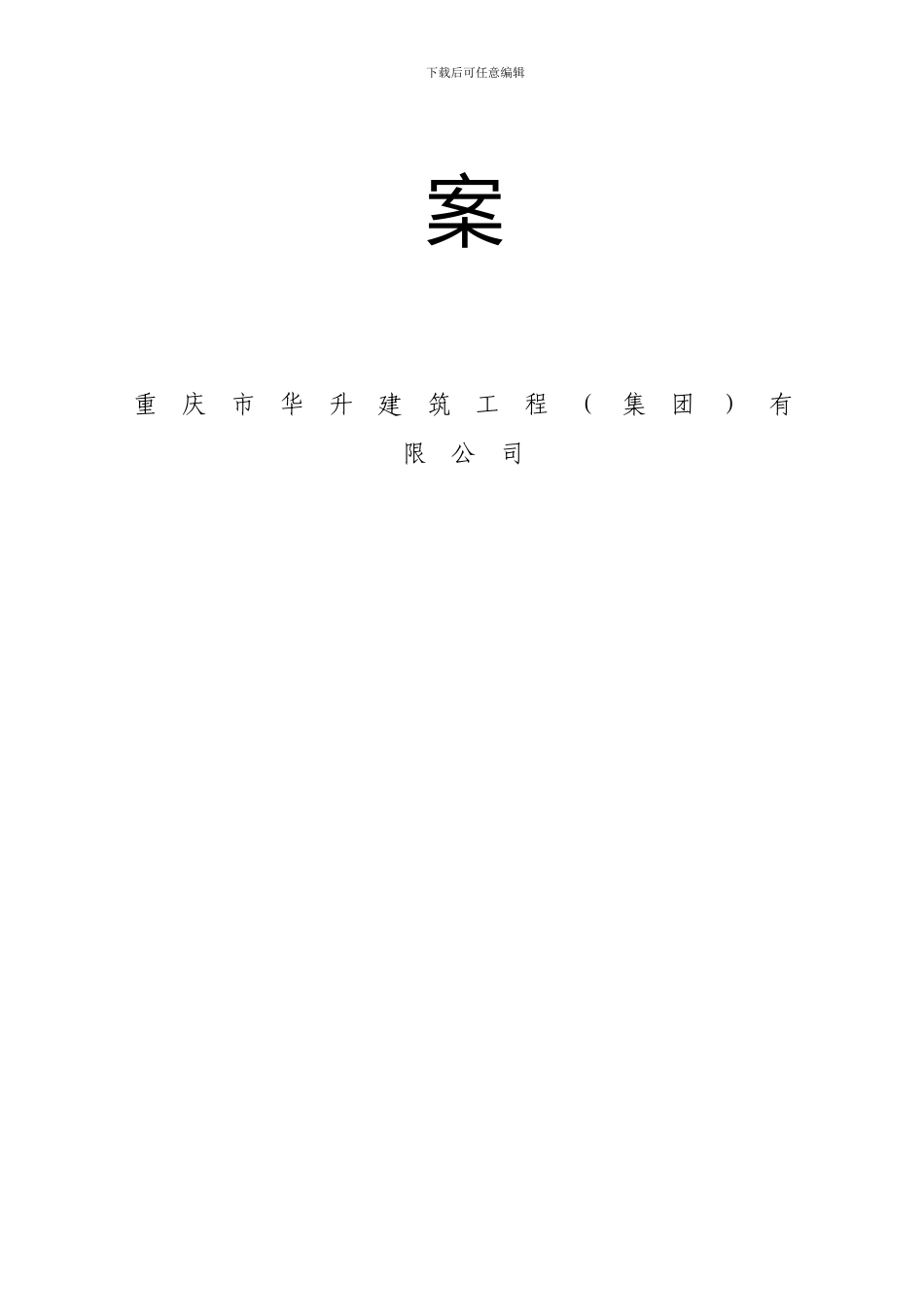

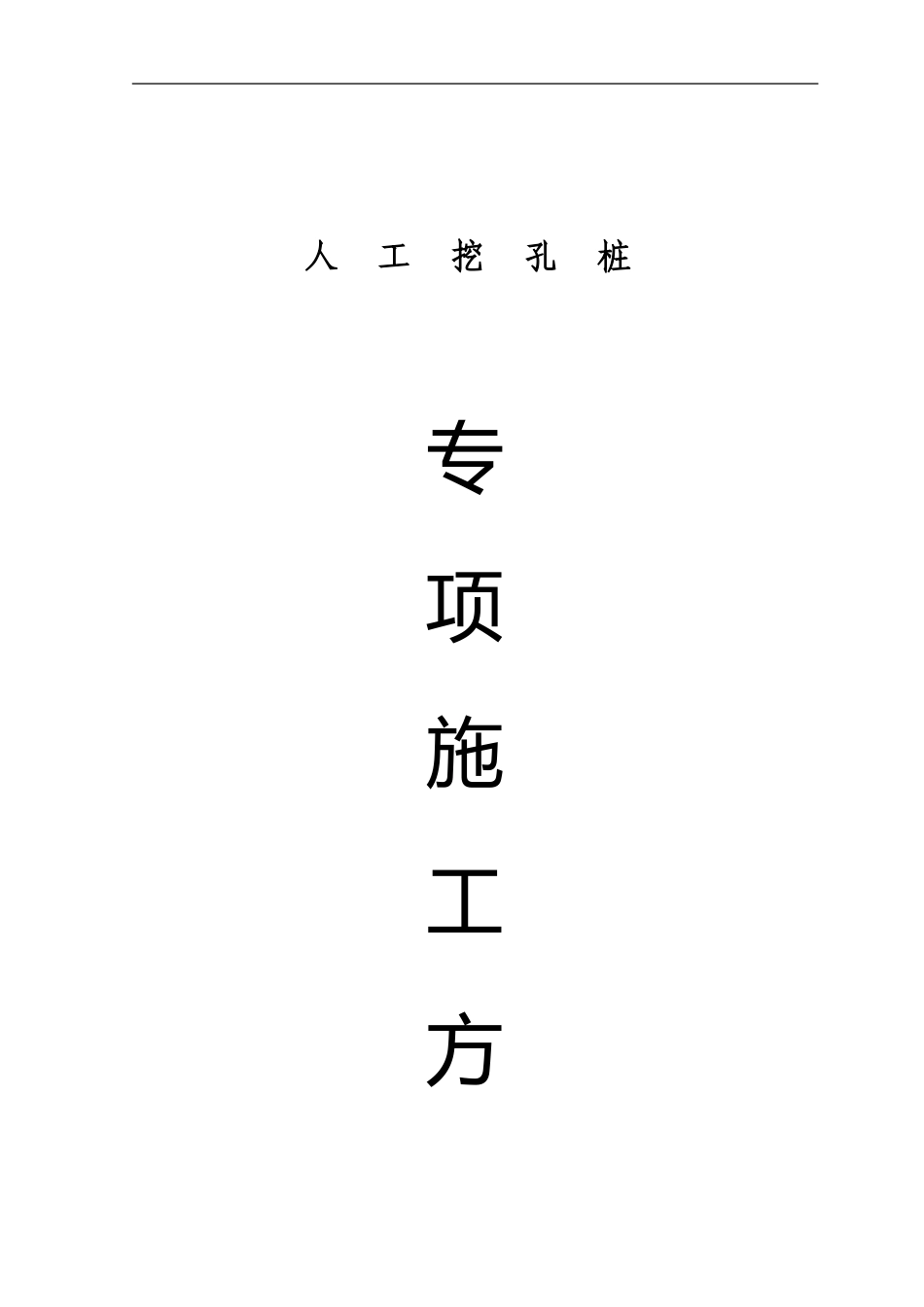

人 工 挖 孔 桩专项施工方下载后可任意编辑案重庆市华升建筑工程（集团）有限公司下载后可任意编辑人 工 挖 孔 桩 专 项 施 工 方 案一、编制依据本工程的设计施工图、地基与基础施工验收法律规范，砼工程施工验收法律规范，钢筋及焊接施工及验收法律规范，脚手架搭设法律规范，挖孔桩施工安全技术，万州区建委202427号关于进一步加强人工挖孔桩施工过程中安全措施的通知。二、工程概况本工程为天仙湖滨湖花园怡景楼，建筑面积12000 平方米，人工挖孔桩，计147 根，砖混八层，共八个单元，桩径800 ，交通运输便利，地下水较多，与相邻的建筑物十多米，地下及地上无障碍物。三、施工部署1 、排降水的工具：采纳大扬下载后可任意编辑程的潜水泵在孔内排明水。2 、挖掘的工具：以铁锹、铁镐、钢钎、铁锤、锄头等简易轻便工具为主，遇到硬页岩还可采纳空压机钻孔。3 、出土的工具：用钢管焊成的简易绞车架，用滑轮钢丝绳采纳人力往上绞运，较深时采纳电动葫芦吊运。4 、照明工具：一般孔内的照明均采纳低压防水照明灯具。5 、通风工具：常用的工具为1.5KW的鼓风机，配以直径为100mm的薄膜塑料送风管。6 、砼护圈模板：本工程采纳钢结构式组合模板。四、施工方法1 、工艺程序测量放线定位桩→孔口挖土→构筑砼护圈（支模、浇筑砼）挖土（照明、通风、排水、出碴）→基底钻探→基底凿岩扩底下载后可任意编辑→基底验收→钢筋笼制作→吊放钢筋笼→拌制砼→浇筑砼。2 、施工工艺（1 ）施工前充分了解现场工程水文地质资料及施工区域内的地下管线设施，以便实行必要的技术措施。在可能产生的土壁垮方现象时，采纳合适的降水措施，使地下水位降低在孔底下50cm左右。（2 ）挖孔桩施工挖深一段就灌注砼护圈一节，地质较差时，50cm 高一节，较好时一般1 米一节。如地下水重，土质特别差，为加强护圈的稳定性，在节与节之间插以直钢筋，以提高整体性。砼护圈的施工，应在挖出一定孔深后，当天支模并立即浇注砼。（3 ）孔内挖土时，应有照明和通风设施，照明应采纳12V 低压防水灯，通风量一般应不小于25L/S ，出风口距操作人员应不大下载后可任意编辑于2 米。（4 ）挖孔至岩层时，应立即取岩芯，取样检验，确保桩底的承载力达到设计的要求。保证设计的嵌岩深度。（5 ）孔内有地下水渗漏时，应在孔内设坑，用潜水泵给以抽排。（6 ）扩孔应按设计的尺寸进行，清除碎岩杂物后，及时验收，合格后立即封底，然后放置钢筋笼，尽快浇...
