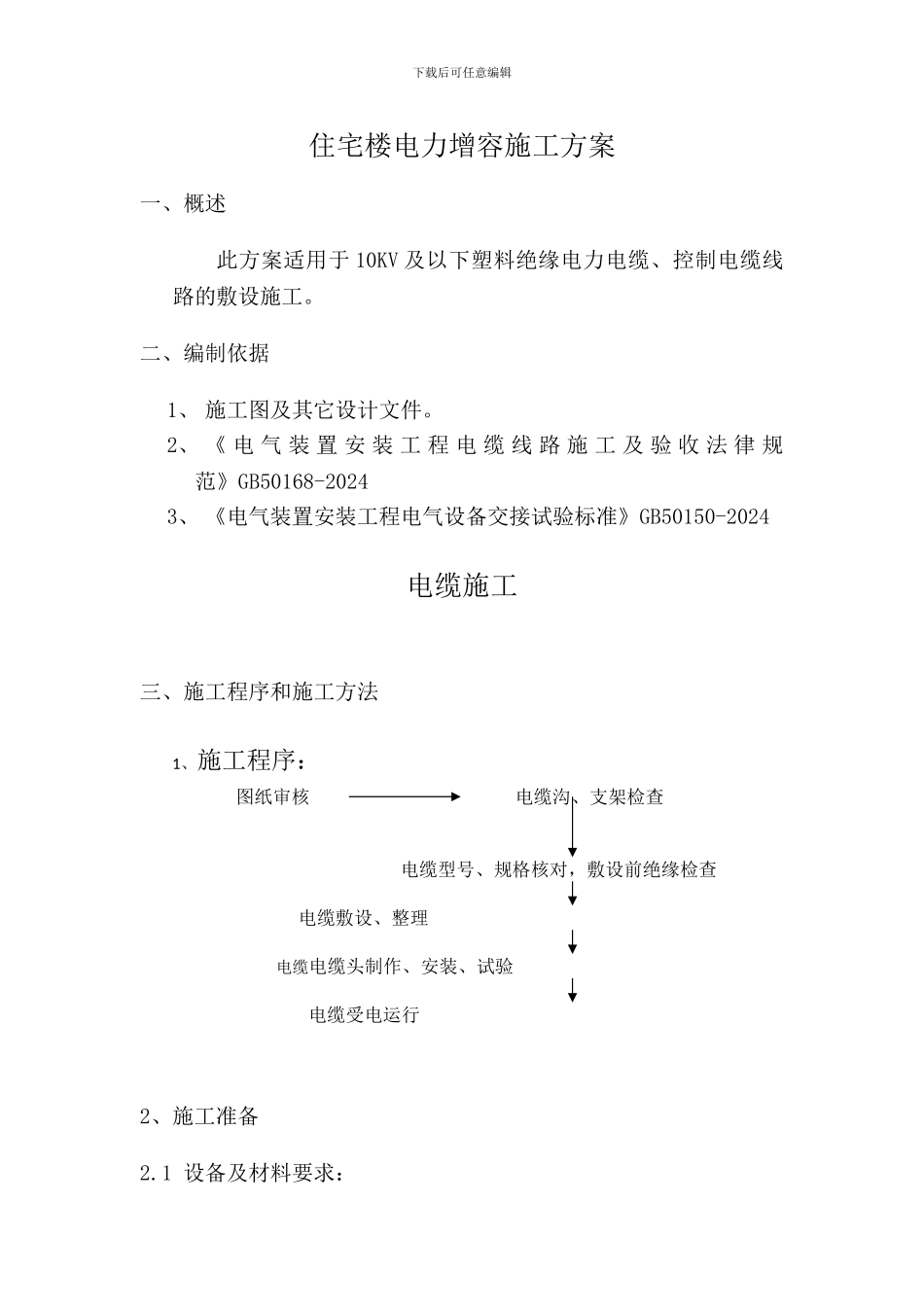

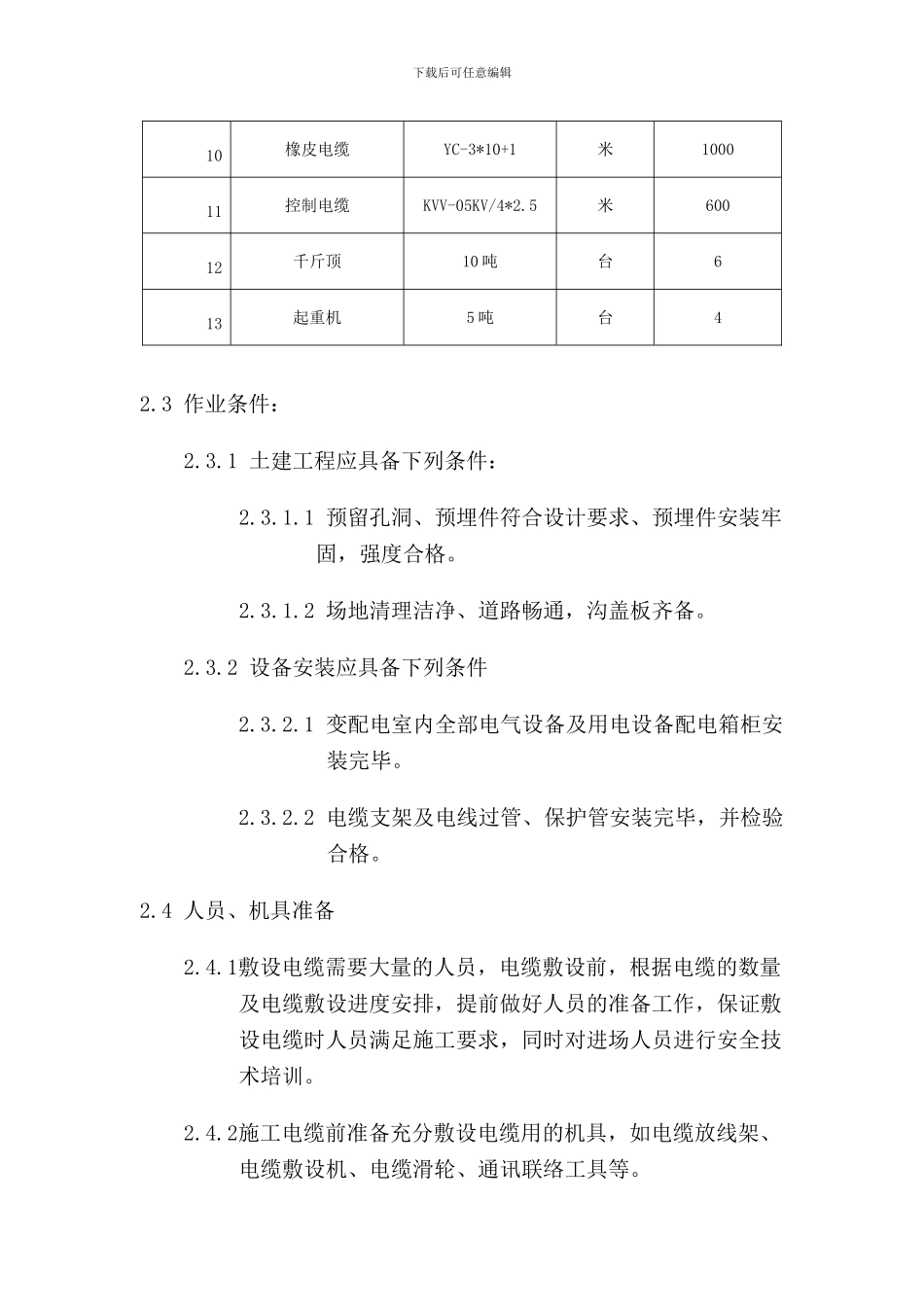

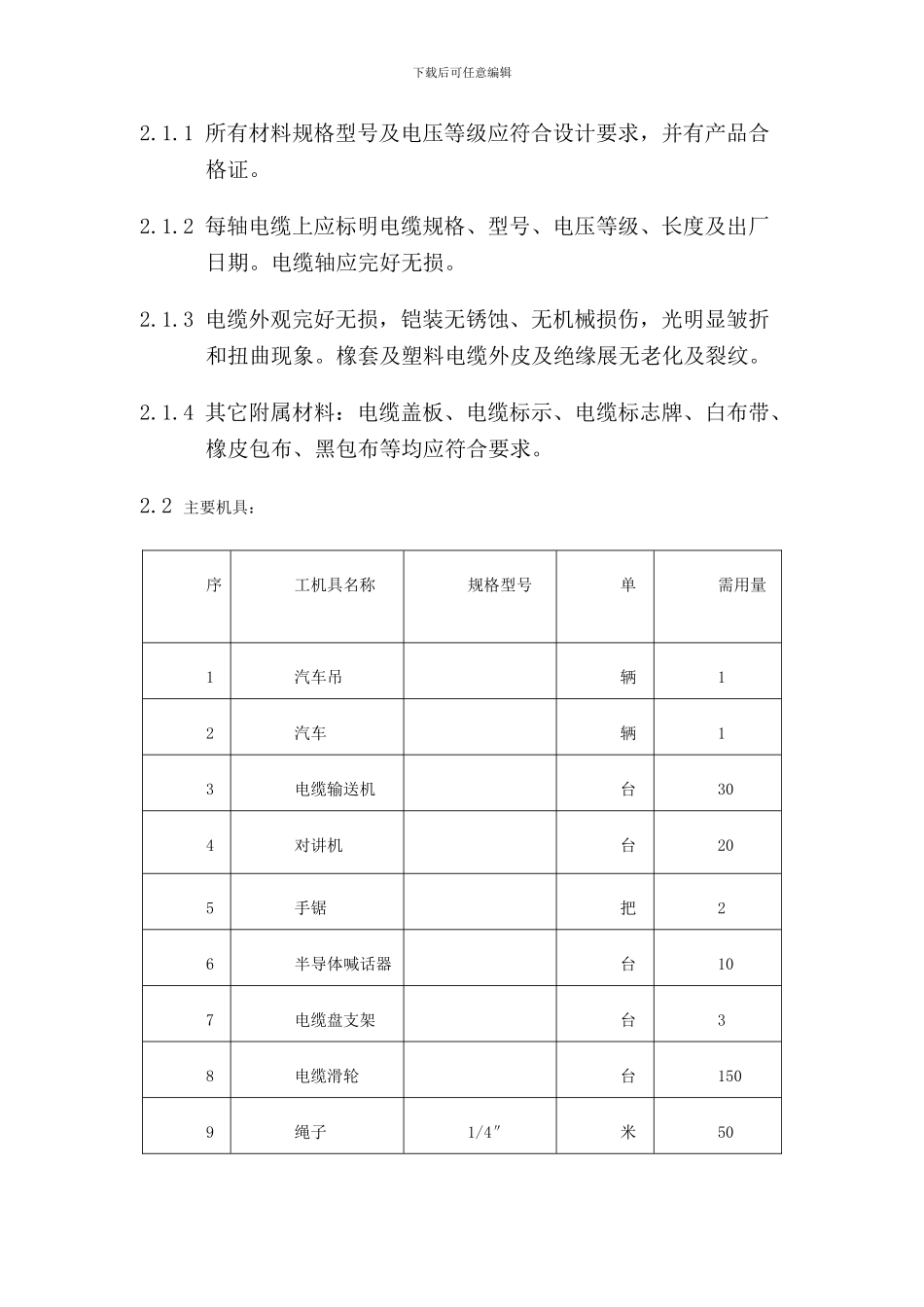

下载后可任意编辑住宅楼电力增容施工方案一、概述此方案适用于 10KV 及以下塑料绝缘电力电缆、控制电缆线路的敷设施工。二、编制依据1、 施工图及其它设计文件。2、 《 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 法 律 规范》GB50168-20243、 《电气装置安装工程电气设备交接试验标准》GB50150-2024电缆施工三、施工程序和施工方法1、施工程序： 图纸审核 电缆沟、支架检查电缆型号、规格核对，敷设前绝缘检查 电缆敷设、整理 电缆电缆头制作、安装、试验 电缆受电运行 2、施工准备2.1 设备及材料要求：下载后可任意编辑2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。2.1.4 其它附属材料：电缆盖板、电缆标示、电缆标志牌、白布带、橡皮包布、黑包布等均应符合要求。2.2 主要机具：序工机具名称规格型号单需用量1汽车吊辆12汽车辆13电缆输送机台304对讲机台205手锯把26半导体喊话器台107电缆盘支架台38电缆滑轮台1509绳子1/4″米50下载后可任意编辑10橡皮电缆YC-3*10+1米100011控制电缆KVV-05KV/4*2.5米60012千斤顶10 吨台613起重机5 吨台42.3 作业条件：2.3.1 土建工程应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。2.3.1.2 场地清理洁净、道路畅通，沟盖板齐备。2.3.2 设备安装应具备下列条件2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。2.3.2.2 电缆支架及电线过管、保护管安装完毕，并检验合格。2.4 人员、机具准备2.4.1敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。2.4.2施工电缆前准备充分敷设电缆用的机具，如电缆放线架、电缆敷设机、电缆滑轮、通讯联络工具等。 下载后可任意编辑2.4.3现场准备。检查桥架安装是否完成及其支架的承重情况，并清理桥架内的杂物。清理电缆敷设沿途的障碍，为放电缆制造很好的外部条件。2.5 电缆敷设工具的摆放2.5.1 每 30 米布置 1 台电缆输送机，每 3-2 米摆放 1 台直滑车，电缆盘前 5 米处摆放 1 台环形滑车，每个转弯处...
