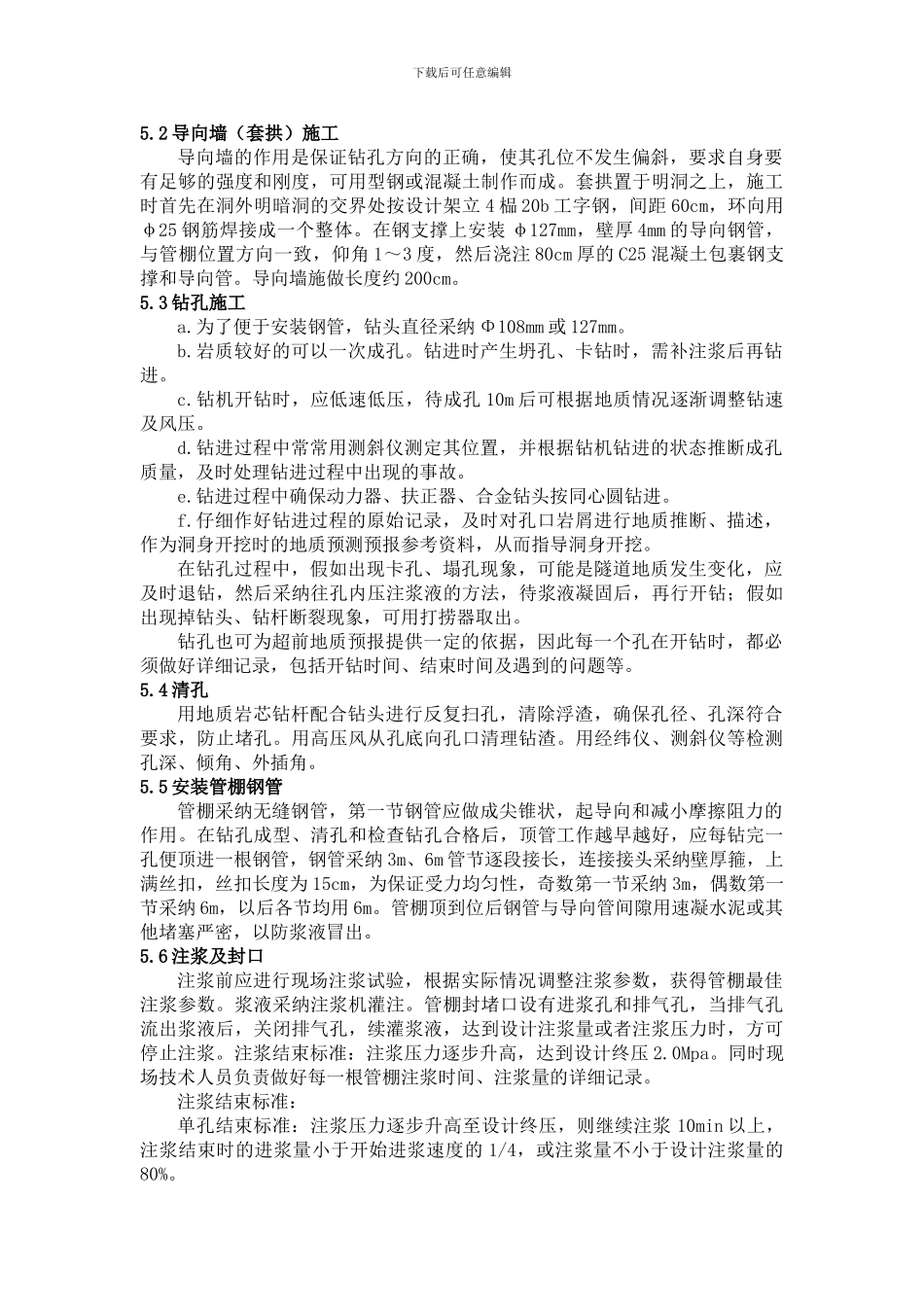

下载后可任意编辑隧道超前大管棚施工作业指导书1、适用范围适用于本合同段狮子头隧道、新村隧道两个隧道进出洞口大管棚施工作业。2、作业准备2.1 内业技术准备a.应在开工前组织技术人员仔细学习实施性施工组织设计;b.阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。c.制定施工安全保证措施，提出应急预案。d.对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备 施工作业层所涉及的各种外部技术资料的搜集。修建生活房屋。配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3、技本要求本隧道进出口明暗洞交界处设计超前大管棚。设计参数：a.导管规格：采纳Φ108mm，壁厚6mm的热轧无缝钢管；b.管距：环向间距40cm；c.倾角：外插角1°（不包括路线纵坡），可根据实际情况作适当调整；d.注浆材料：水泥浆浆液。e.设置范围：导向墙拱部150°范围内；f.长度：15m 和30m(杏子湾隧道出口管棚长度根据施工图纸为15m，唐家冲进出口管棚长度根据施工图纸为30m)。 g.钢花管上钻注浆孔，孔径15mm，孔间距15cm×15cm，呈梅花型布置，尾部留不钻孔的止浆段150cm。编号为双号的钢管不开孔。h.钢管施工误差：径向不大于20cm，相邻钢管之间环向不大于5cm。4、施工程序工艺操作步骤以狮子头长管棚为例介绍施工工艺4.1 长管棚设计参数进口端 ZK17+714—ZK17+754，YK17+713—YK17+697，长度均为 40m。出口端 ZK18+083--ZK18+099，YK18+067--YK18+083，长度均为 16m。长管棚采纳 φ108x6mm 的无缝钢花管，环向间距中至中 40cm，倾角 1°（不包括路线纵坡），方向与路线中线平行。钢管施工误差：径向不大于20cm。长管棚的接头采纳 φ108x6mm 钢管丝扣直接对口连接，管棚均根据设计进行钻注浆孔，梅花型布置。4.2 工艺流程图下载后可任意编辑5、施工工艺5.1 搭设钻机平台及操作平台钻机平台用钢管脚手架搭设，搭设平台应一次性搭好，钻孔由 2 台钻机由高孔位向低孔位进行。平台要支撑于稳固的地基上，脚手架连接要牢固、稳定，防止在施钻时钻机产生不均匀下沉、摆动、位移而影响钻孔质量。钻机定位：钻机要求与已设定好的孔口管方向平行，必须精确核定钻机位置。用经纬仪、挂线、钻杆导向相结合的方法，反复调整，确保钻机钻杆轴线与孔口管轴线相吻合。 施工准备 测量放样安装导向管、施作套拱钻孔搭设工作平台、钻机就位清孔钻孔验收验收 顶入管棚，安装止浆塞 喷...
