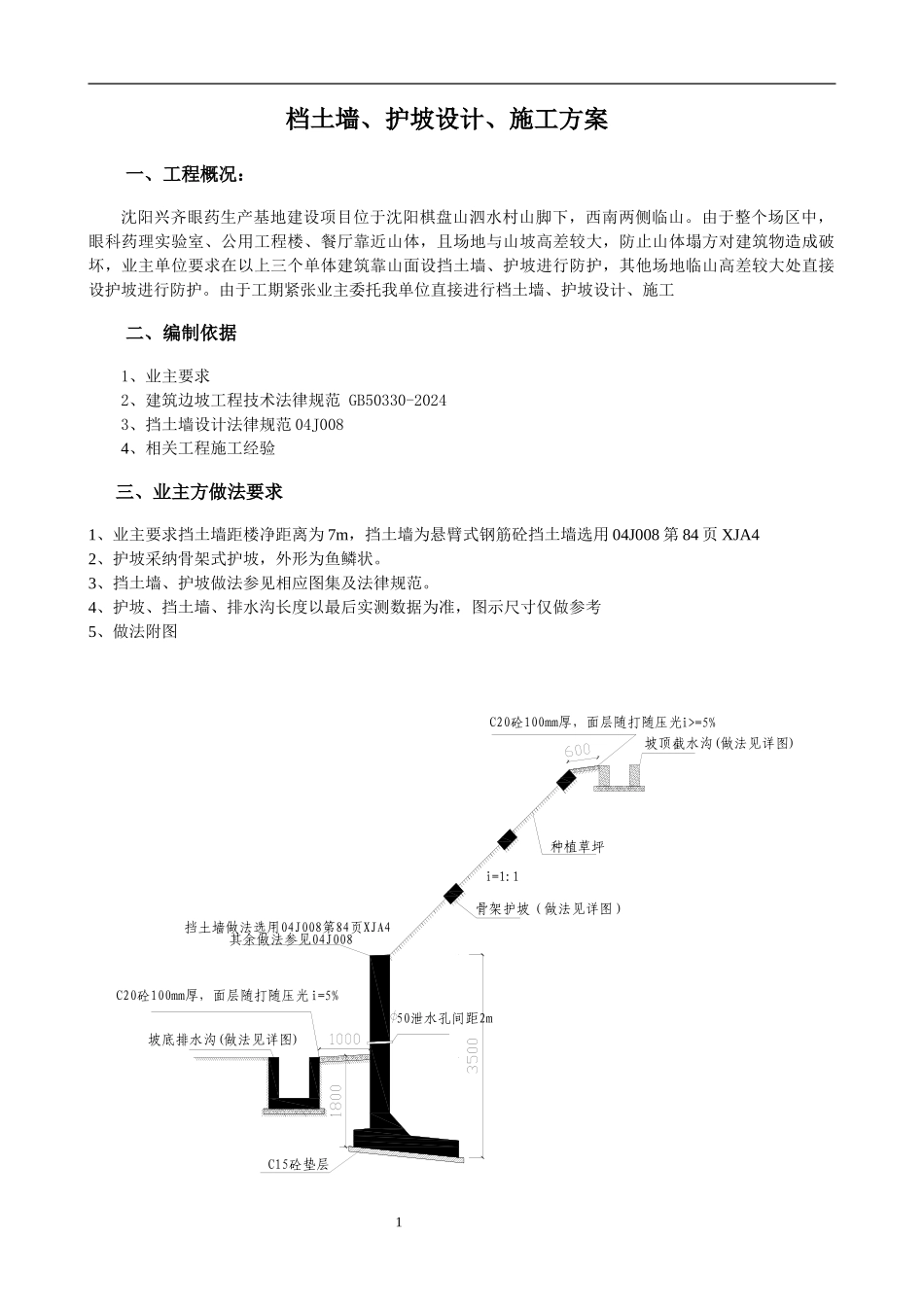

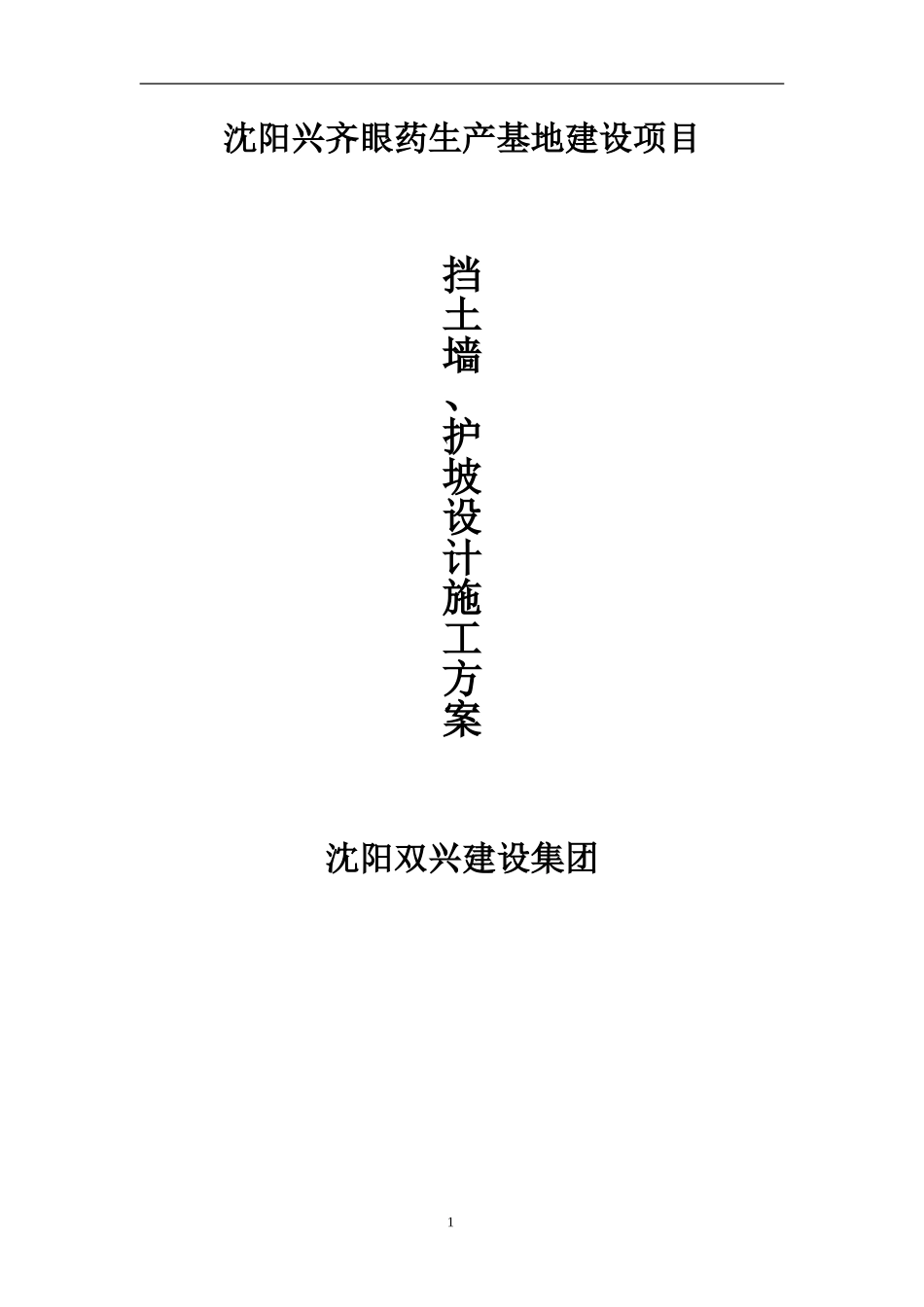

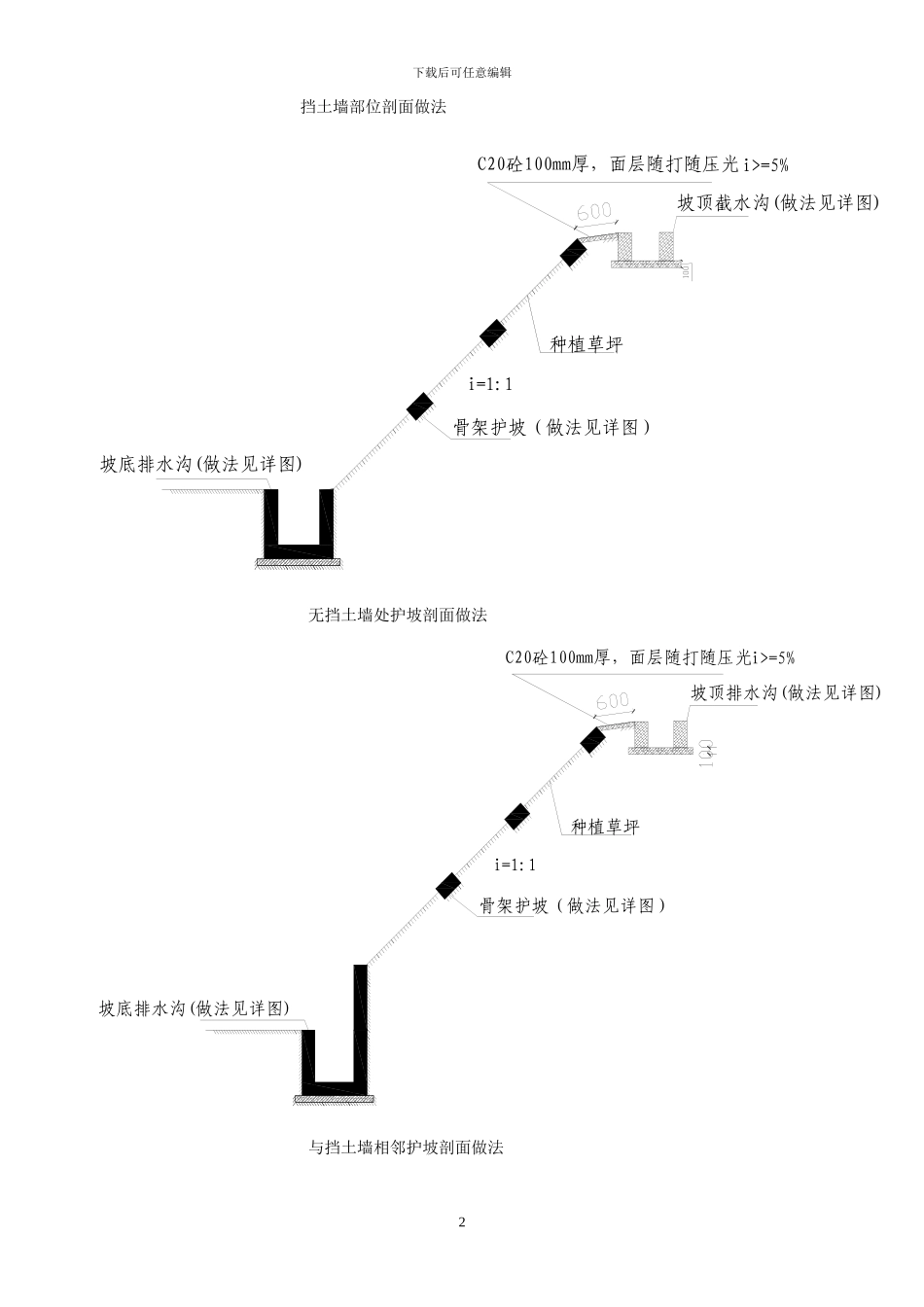

沈阳兴齐眼药生产基地建设项目挡土墙、护坡设计施工方案沈阳双兴建设集团1档土墙、护坡设计、施工方案一、工程概况:沈阳兴齐眼药生产基地建设项目位于沈阳棋盘山泗水村山脚下,西南两侧临山。由于整个场区中,眼科药理实验室、公用工程楼、餐厅靠近山体,且场地与山坡高差较大,防止山体塌方对建筑物造成破坏,业主单位要求在以上三个单体建筑靠山面设挡土墙、护坡进行防护,其他场地临山高差较大处直接设护坡进行防护。由于工期紧张业主委托我单位直接进行档土墙、护坡设计、施工二、编制依据1、业主要求2、建筑边坡工程技术法律规范 GB50330-20243、挡土墙设计法律规范 04J0084、相关工程施工经验三、业主方做法要求1、业主要求挡土墙距楼净距离为 7m,挡土墙为悬臂式钢筋砼挡土墙选用 04J008 第 84 页 XJA42、护坡采纳骨架式护坡,外形为鱼鳞状。3、挡土墙、护坡做法参见相应图集及法律规范。4、护坡、挡土墙、排水沟长度以最后实测数据为准,图示尺寸仅做参考5、做法附图坡底排水沟(做法见详图)坡顶截水沟(做法见详图)50泄水孔间距2mC20砼100mm厚,面层随打随压光骨架护坡(做法见详图)种植草坪i=5%C15砼垫层i=1:1挡土墙处剖面做法挡土墙做法选用04J008第84页XJA4其余做法参见04J008C20砼100mm厚,面层随打随压光i>=5% 1下载后可任意编辑挡土墙部位剖面做法骨架护坡(做法见详图)种植草坪坡顶截水沟(做法见详图)i=1:1C20砼100mm厚,面层随打随压光i>=5%坡底排水沟(做法见详图)无挡土墙处护坡剖面做法坡底排水沟(做法见详图)骨架护坡(做法见详图)种植草坪坡顶排水沟(做法见详图)i=1:1C20砼100mm厚,面层随打随压光i>=5%与挡土墙相邻护坡剖面做法2下载后可任意编辑护坡平面布置图一护坡平面布置图二3下载后可任意编辑挡土墙平面布置图一挡土墙平面布置图二4下载后可任意编辑挡土墙有挡土墙与无档土墙交接处 侧面示意图5下载后可任意编辑22334455 11剖面图护坡骨架平面图 33剖面图i=1:1i=1:1.476下载后可任意编辑44剖面图6-6剖面做法 12@200 挡土墙坡顶截水沟(做法见详图)C15砼垫层5-5剖面做法i>=5%泄 水 沟泄 水 沟66砼C30P6配筋做法相同7下载后可任意编辑 无挡土墙且与挡土墙相邻护坡下排水沟做法坡底排水沟做法示意图(15m设20mm宽变形缝)8下载后可任意编辑四、施工部署 1、工程目标: (1)工期目标 本工程施工工期为 75 天,施工时间计划为:从 2013 年 5 月 10 日至 2013 年 7 月 25 日。 (2)...
