冷冻水管径计算表VIP免费

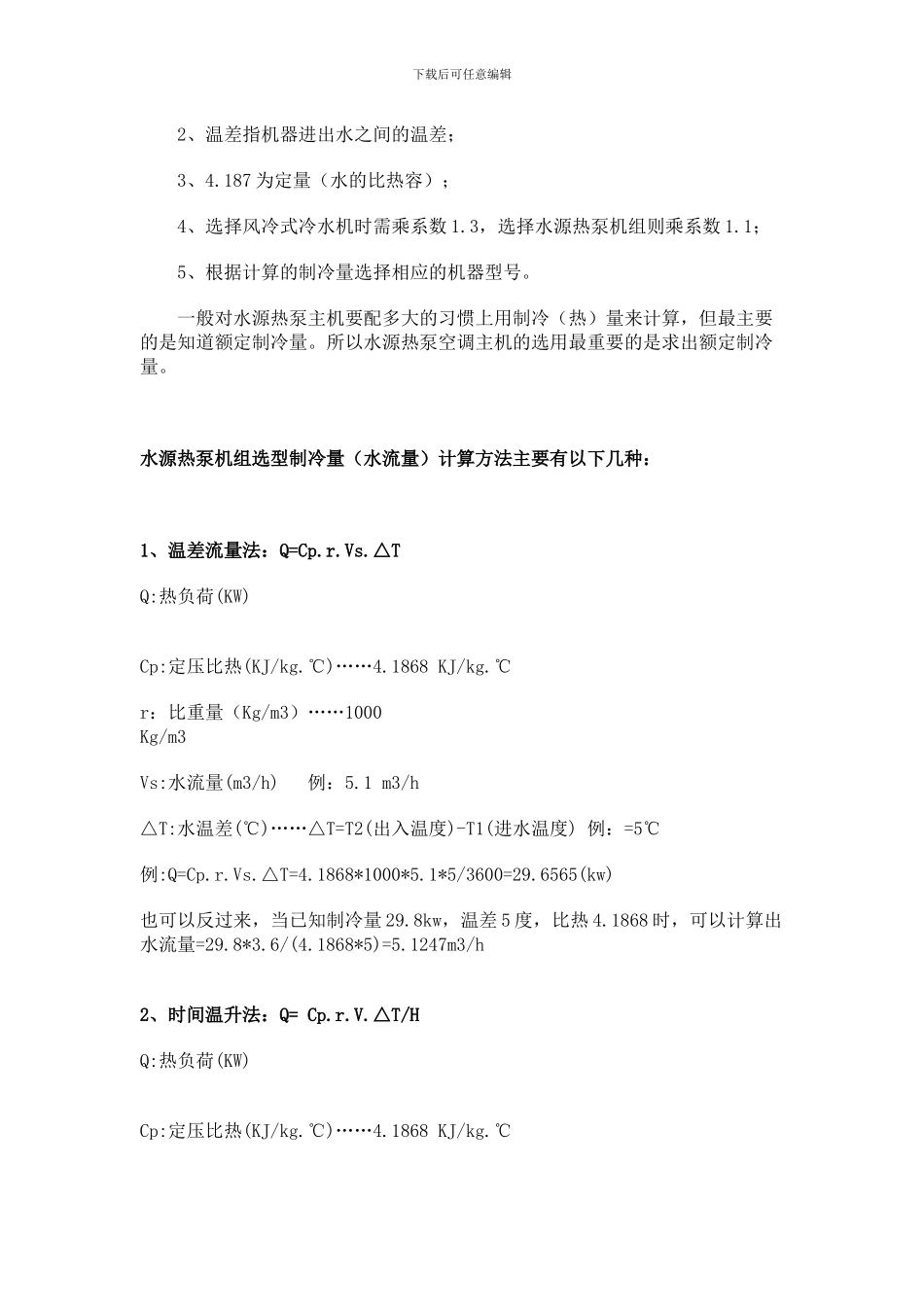

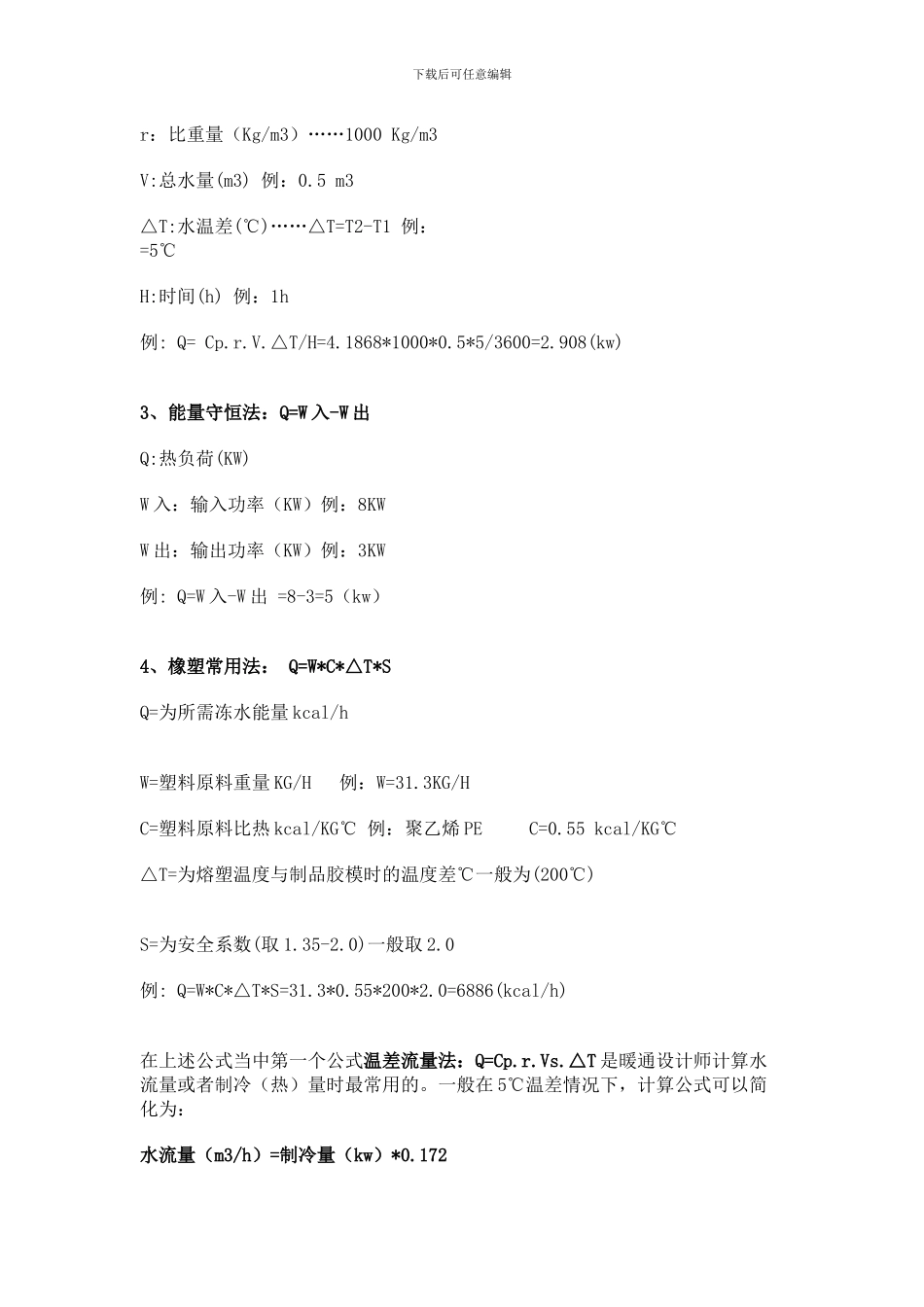

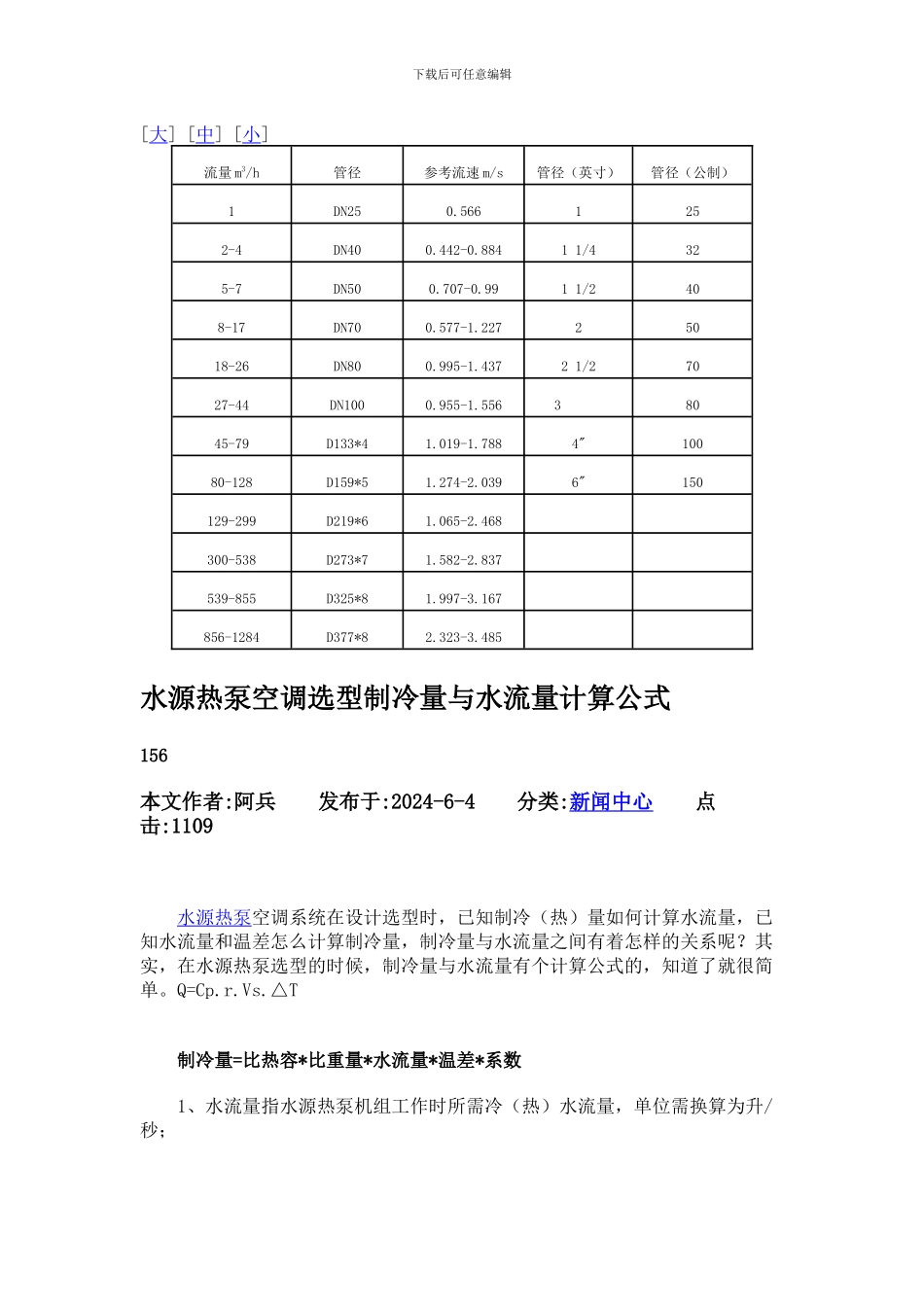

下载后可任意编辑[大] [中] [小] 流量 m3/h管径参考流速 m/s管径（英寸）管径（公制）1DN250.5661252-4DN400.442-0.8841 1/4325-7DN500.707-0.991 1/2408-17DN700.577-1.22725018-26DN800.995-1.4372 1/27027-44DN1000.955-1.5563 8045-79D133*41.019-1.7884"10080-128D159*51.274-2.0396"150129-299D219*61.065-2.468 300-538D273*71.582-2.837 539-855D325*81.997-3.167 856-1284D377*82.323-3.485 水源热泵空调选型制冷量与水流量计算公式156本文作者:阿兵 发布于:2024-6-4 分类:新闻中心 点击:1109 水源热泵空调系统在设计选型时，已知制冷（热）量如何计算水流量，已知水流量和温差怎么计算制冷量，制冷量与水流量之间有着怎样的关系呢？其实，在水源热泵选型的时候，制冷量与水流量有个计算公式的，知道了就很简单。Q=Cp.r.Vs.△T 制冷量=比热容*比重量*水流量*温差*系数 1、水流量指水源热泵机组工作时所需冷（热）水流量，单位需换算为升/秒；下载后可任意编辑 2、温差指机器进出水之间的温差； 3、4.187 为定量（水的比热容）； 4、选择风冷式冷水机时需乘系数 1.3，选择水源热泵机组则乘系数 1.1； 5、根据计算的制冷量选择相应的机器型号。 一般对水源热泵主机要配多大的习惯上用制冷（热）量来计算，但最主要的是知道额定制冷量。所以水源热泵空调主机的选用最重要的是求出额定制冷量。 水源热泵机组选型制冷量（水流量）计算方法主要有以下几种： 1、温差流量法：Q=Cp.r.Vs.△TQ:热负荷(KW) Cp:定压比热(KJ/kg.℃)……4.1868 KJ/kg.℃r：比重量（Kg/m3）……1000 Kg/m3 Vs:水流量(m3/h) 例：5.1 m3/h△T:水温差(℃)……△T=T2(出入温度)-T1(进水温度) 例：=5℃例:Q=Cp.r.Vs.△T=4.1868*1000*5.1*5/3600=29.6565(kw)也可以反过来，当已知制冷量 29.8kw，温差 5 度，比热 4.1868 时，可以计算出水流量=29.8*3.6/(4.1868*5)=5.1247m3/h2、时间温升法：Q= Cp.r.V.△T/HQ:热负荷(KW) Cp:定压比热(KJ/kg.℃)……4.1868 KJ/kg.℃下载后可任意编辑r：比重量（Kg/m3）……1000 Kg/m3 V:总水量(m3) 例：0.5 m3△T:水温差(℃)……△T=T2-T1 例：=5℃ H:时间(h) 例：1h例: Q= Cp.r.V.△T/H=4.1868*1000*0.5*5/3600=2.908(kw)3、能量守恒法：Q=W 入-W 出Q:热负荷(KW) W 入：输入功率（KW）例：8KW W 出：输出功率（KW）例：3KW例: Q=W 入-W 出 =8-3=5（kw）4、橡塑常用法： Q=W*C...
