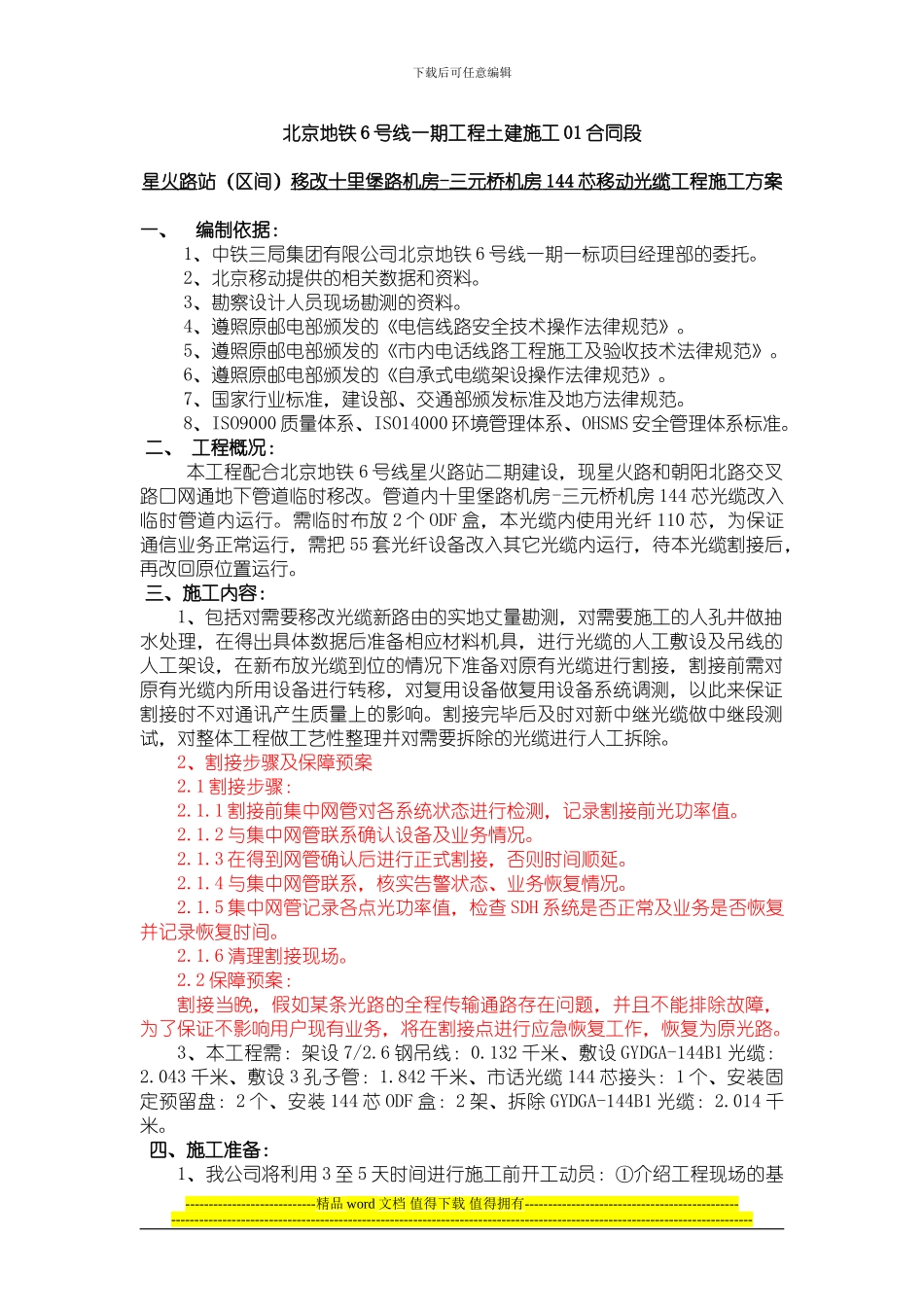

下载后可任意编辑北京地铁 6 号线一期工程土建施工 01 合同段星火路站（区间）移改十里堡路机房 - 三元桥机房 144 芯移动光缆 工程施工方案一、编制依据：1、中铁三局集团有限公司北京地铁 6 号线一期一标项目经理部的委托。2、北京移动提供的相关数据和资料。3、勘察设计人员现场勘测的资料。4、遵照原邮电部颁发的《电信线路安全技术操作法律规范》。5、遵照原邮电部颁发的《市内电话线路工程施工及验收技术法律规范》。6、遵照原邮电部颁发的《自承式电缆架设操作法律规范》。7、国家行业标准，建设部、交通部颁发标准及地方法律规范。8、ISO9000 质量体系、ISO14000 环境管理体系、OHSMS 安全管理体系标准。 二、 工程概况：本工程配合北京地铁 6 号线星火路站二期建设，现星火路和朝阳北路交叉路口网通地下管道临时移改。管道内十里堡路机房-三元桥机房 144 芯光缆改入临时管道内运行。需临时布放 2 个 ODF 盒，本光缆内使用光纤 110 芯，为保证通信业务正常运行，需把 55 套光纤设备改入其它光缆内运行，待本光缆割接后，再改回原位置运行。 三、施工内容：1、包括对需要移改光缆新路由的实地丈量勘测，对需要施工的人孔井做抽水处理，在得出具体数据后准备相应材料机具，进行光缆的人工敷设及吊线的人工架设，在新布放光缆到位的情况下准备对原有光缆进行割接，割接前需对原有光缆内所用设备进行转移，对复用设备做复用设备系统调测，以此来保证割接时不对通讯产生质量上的影响。割接完毕后及时对新中继光缆做中继段测试，对整体工程做工艺性整理并对需要拆除的光缆进行人工拆除。2、割接步骤及保障预案2.1 割接步骤：2.1.1 割接前集中网管对各系统状态进行检测，记录割接前光功率值。2.1.2 与集中网管联系确认设备及业务情况。2.1.3 在得到网管确认后进行正式割接，否则时间顺延。2.1.4 与集中网管联系，核实告警状态、业务恢复情况。2.1.5 集中网管记录各点光功率值，检查 SDH 系统是否正常及业务是否恢复并记录恢复时间。2.1.6 清理割接现场。2.2 保障预案：割接当晚，假如某条光路的全程传输通路存在问题，并且不能排除故障，为了保证不影响用户现有业务，将在割接点进行应急恢复工作，恢复为原光路。3、本工程需：架设 7/2.6 钢吊线：0.132 千米、敷设 GYDGA-144B1 光缆：2.043 千米、敷设 3 孔子管：1.842 千米、市话光缆 144 芯接头：1 个、安装固定预留盘：2 个、安装 144 ...
