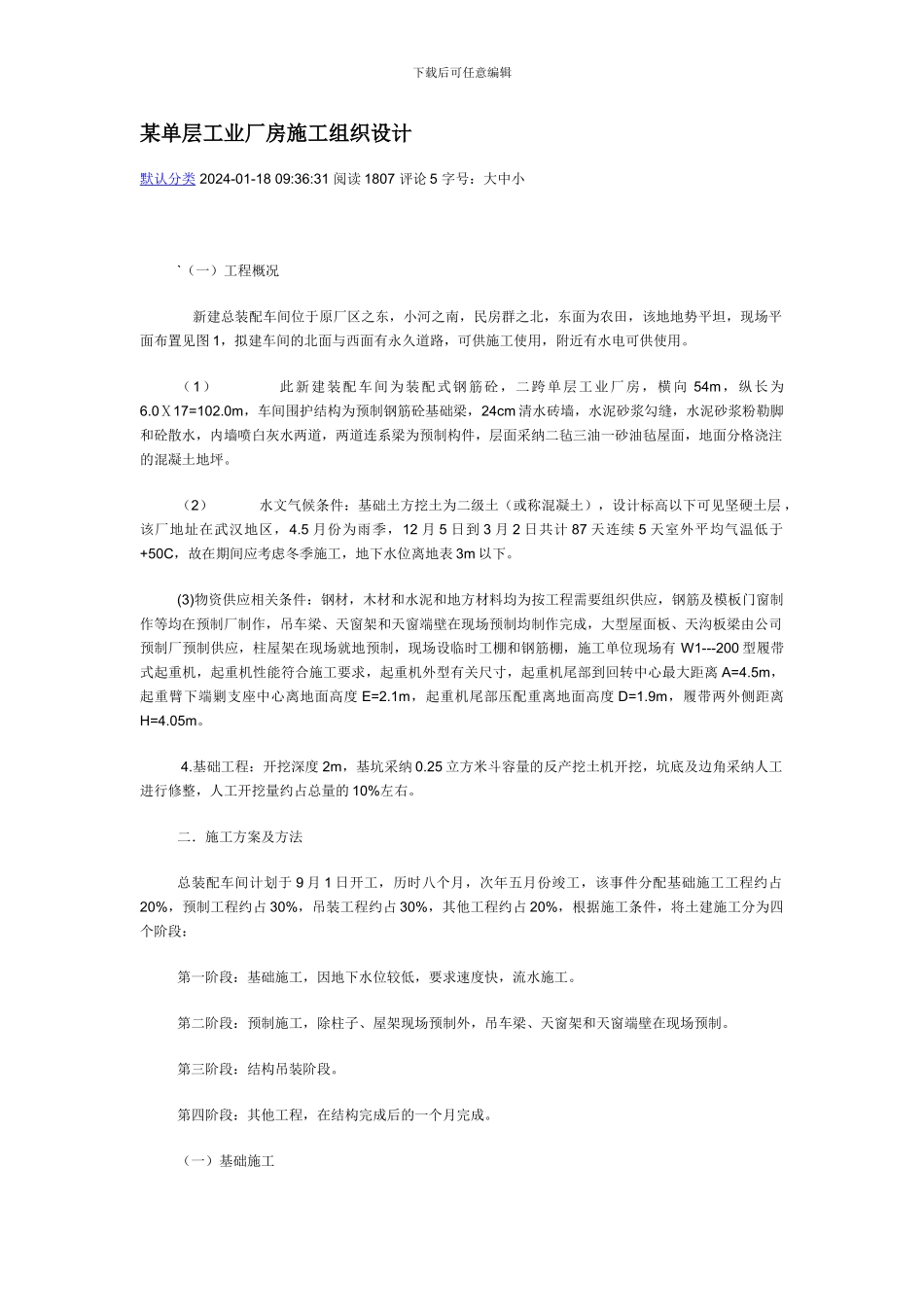

单层工业厂房施工组织设计案例_第1页
1/11

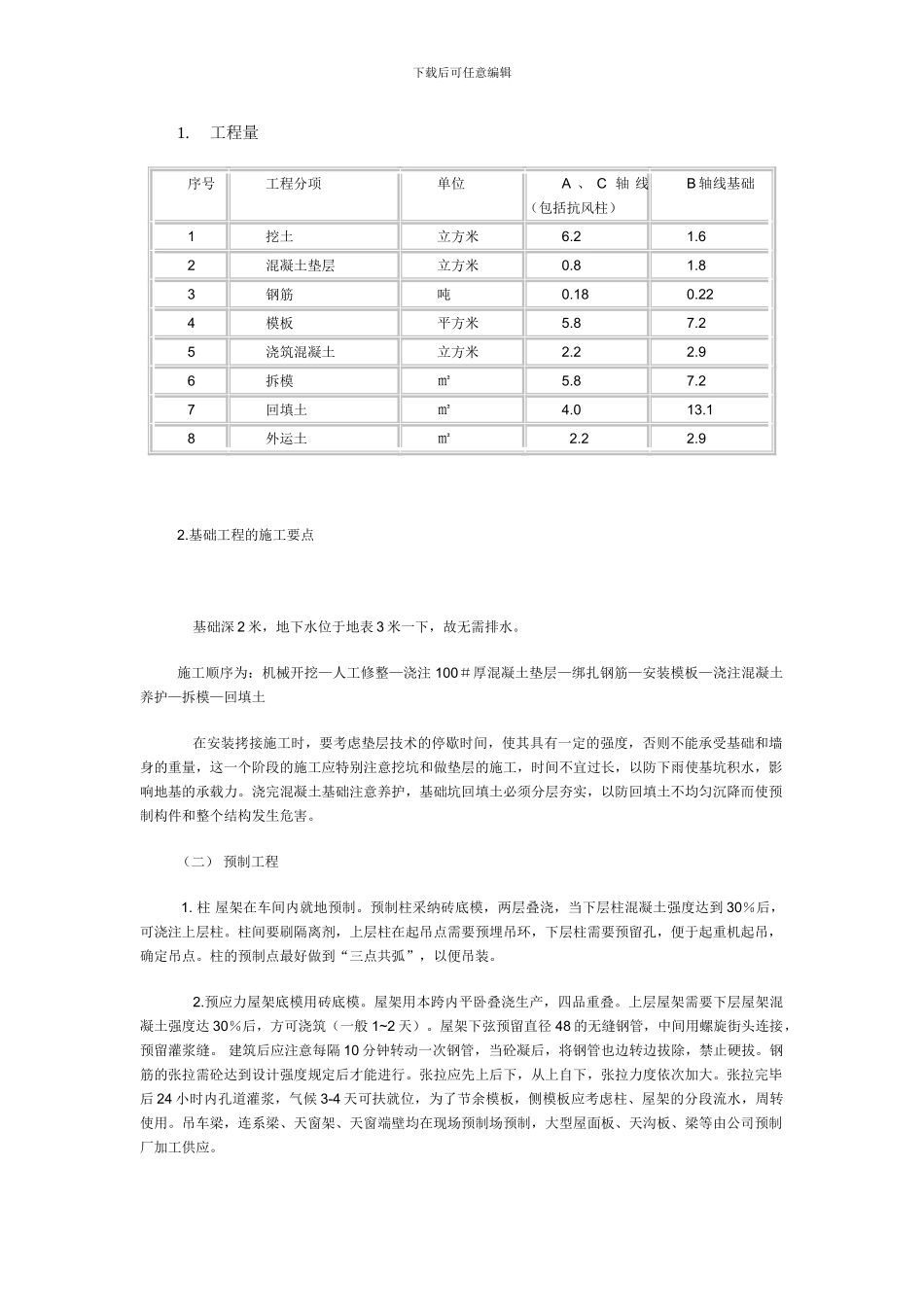

单层工业厂房施工组织设计案例_第2页
2/11

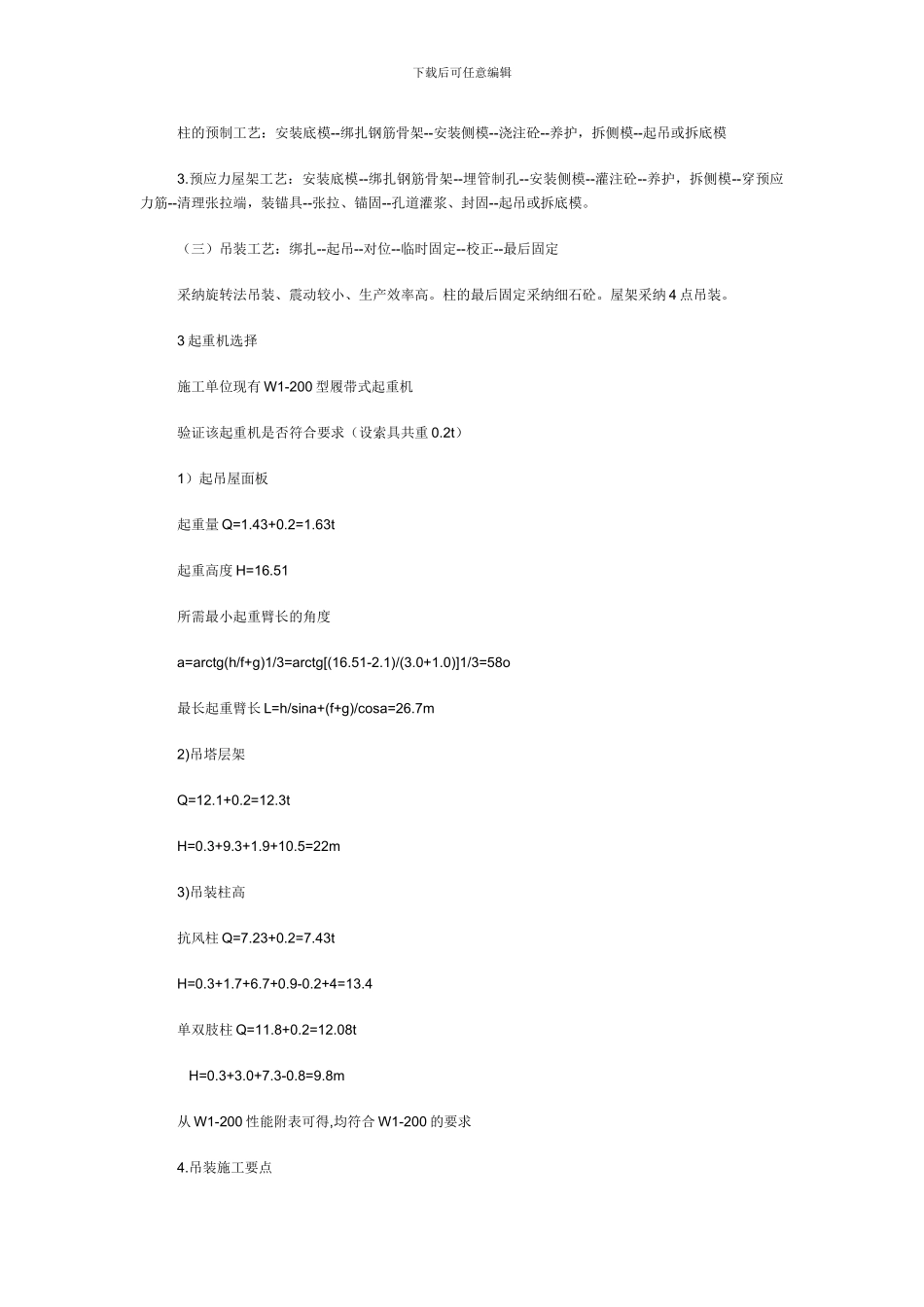

单层工业厂房施工组织设计案例_第3页
3/11
下载后可任意编辑某单层工业厂房施工组织设计默认分类 2024-01-18 09:36:31 阅读 1807 评论 5 字号:大中小 `(一)工程概况 新建总装配车间位于原厂区之东,小河之南,民房群之北,东面为农田,该地地势平坦,现场平面布置见图 1,拟建车间的北面与西面有永久道路,可供施工使用,附近有水电可供使用。(1) 此新建装配车间为装配式钢筋砼,二跨单层工业厂房,横向 54m,纵长为6.0Ⅹ17=102.0m,车间围护结构为预制钢筋砼基础梁,24cm 清水砖墙,水泥砂浆勾缝,水泥砂浆粉勒脚和砼散水,内墙喷白灰水两道,两道连系梁为预制构件,层面采纳二毡三油一砂油毡屋面,地面分格浇注的混凝土地坪。(2) 水文气候条件:基础土方挖土为二级土(或称混凝土),设计标高以下可见坚硬土层 ,该厂地址在武汉地区,4.5 月份为雨季,12 月 5 日到 3 月 2 日共计 87 天连续 5 天室外平均气温低于+50C,故在期间应考虑冬季施工,地下水位离地表 3m 以下。(3)物资供应相关条件:钢材,木材和水泥和地方材料均为按工程需要组织供应,钢筋及模板门窗制作等均在预制厂制作,吊车梁、天窗架和天窗端壁在现场预制均制作完成,大型屋面板、天沟板梁由公司预制厂预制供应,柱屋架在现场就地预制,现场设临时工棚和钢筋棚,施工单位现场有 W1---200 型履带式起重机,起重机性能符合施工要求,起重机外型有关尺寸,起重机尾部到回转中心最大距离 A=4.5m,起重臂下端剿支座中心离地面高度 E=2.1m,起重机尾部压配重离地面高度 D=1.9m,履带两外侧距离H=4.05m。 4.基础工程:开挖深度 2m,基坑采纳 0.25 立方米斗容量的反产挖土机开挖,坑底及边角采纳人工进行修整,人工开挖量约占总量的 10%左右。二.施工方案及方法总装配车间计划于 9 月 1 日开工,历时八个月,次年五月份竣工,该事件分配基础施工工程约占20%,预制工程约占 30%,吊装工程约占 30%,其他工程约占 20%,根据施工条件,将土建施工分为四个阶段:第一阶段:基础施工,因地下水位较低,要求速度快,流水施工。第二阶段:预制施工,除柱子、屋架现场预制外,吊车梁、天窗架和天窗端壁在现场预制。第三阶段:结构吊装阶段。第四阶段:其他工程,在结构完成后的一个月完成。(一)基础施工下载后可任意编辑1. 工程量 序号 工程分项 单位A 、 C 轴 线(包括抗风柱)B 轴线基础 1挖土立方米6.21.62混凝土垫层 立方米0.81.83钢筋 吨 0.180.224模板 平方...
