单桩承台式塔吊深基础施工方案VIP专享VIP免费

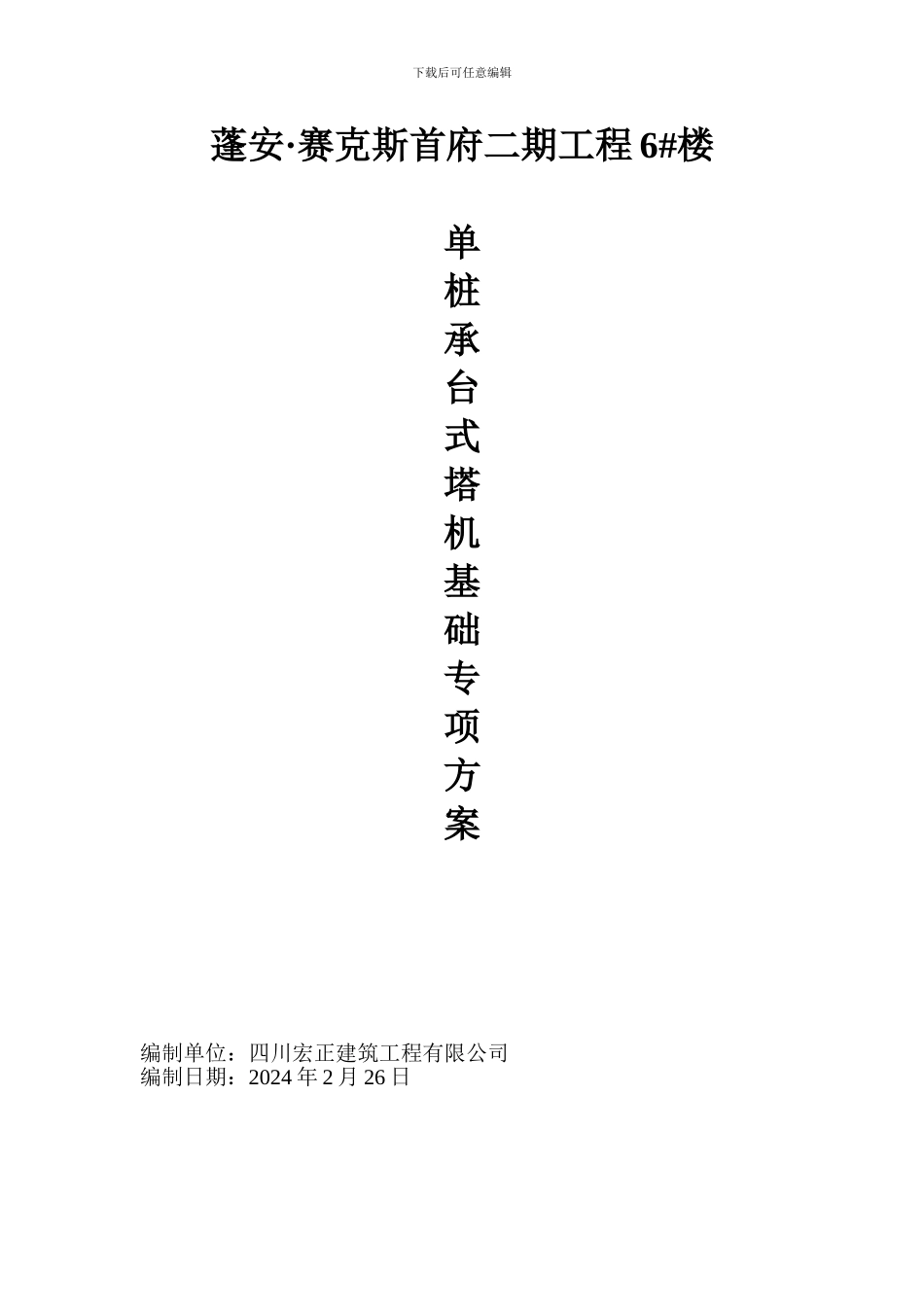

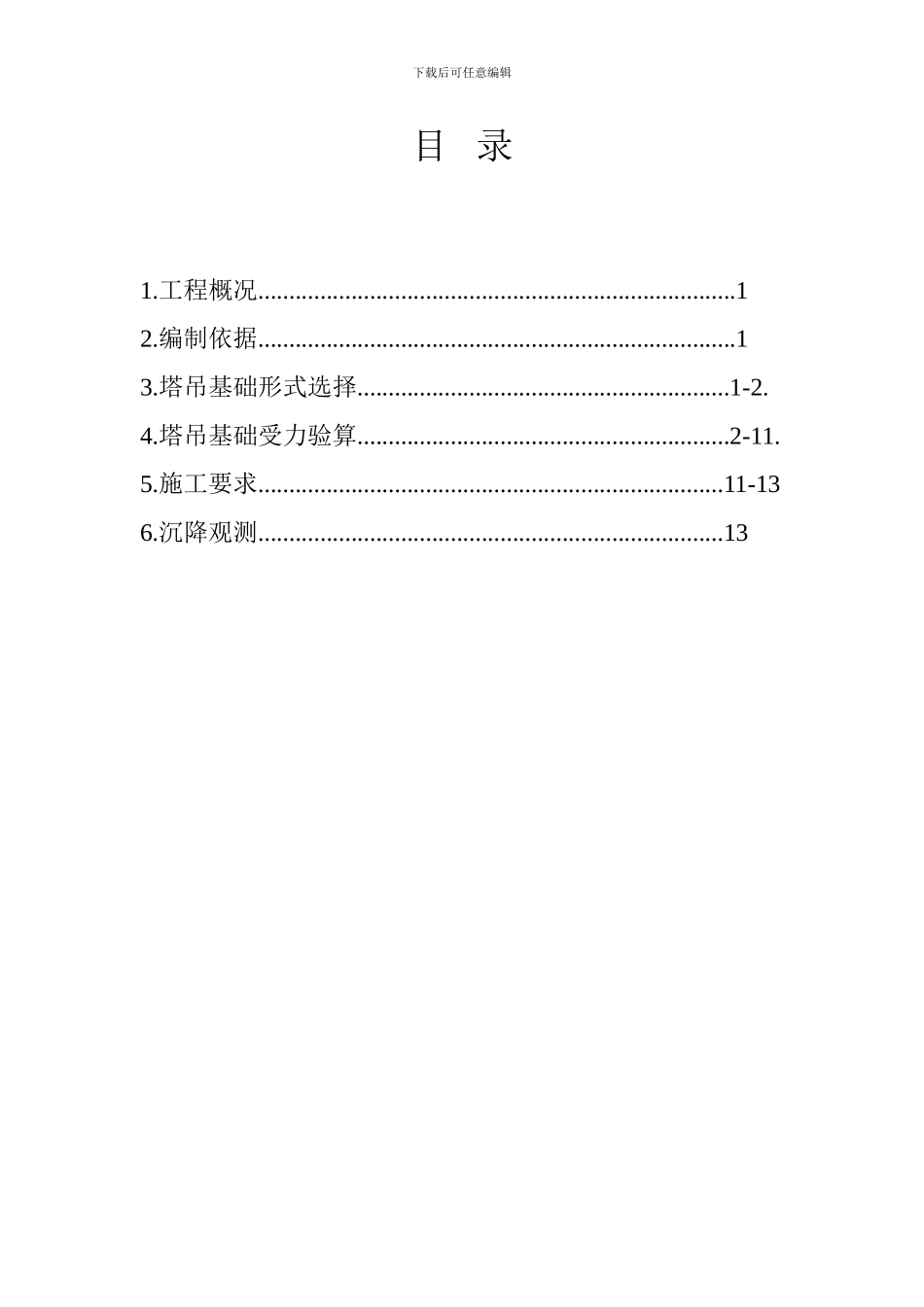

下载后可任意编辑蓬安·赛克斯首府二期工程 6#楼单桩承台式塔机基础专项方案编制单位：四川宏正建筑工程有限公司编制日期：2024 年 2 月 26 日 下载后可任意编辑目 录1.工程概况.............................................................................12.编制依据.............................................................................13.塔吊基础形式选择............................................................1-2.4.塔吊基础受力验算............................................................2-11.5.施工要求...........................................................................11-136.沉降观测...........................................................................13 0下载后可任意编辑单桩承台式塔机基础方案1、工程概况本工程为四川南充蓬安县赛克斯首府二期工程项目。位于蓬安县丝绸街8号。本工程6#楼地下3层，地上28层。建筑高度按《民用建筑设计通则》计算为86.1m。本工程自然地基为回填土，6#塔机采纳一根2m直径的桩来承担塔机的荷载，即单桩承台式基础，来抵抗塔机的倾覆保持整体的稳定性。采纳人工挖孔桩，风化泥岩为持力层。详塔机平面布置图附后。2、编制依据 《塔式起重混凝土基础工程技术规程》（GB/T187-2024）； 《地基基础设计法律规范》（GB50007-2024）； 《建筑结构荷载法律规范》（GB50009-2001）； 《建筑安全检查标准》（JGJ59-2024）； 《混凝土结构设计法律规范》（GB50010-2024）； 《建筑桩基技术法律规范》（JGJ94-2024） 本工程《岩土工程勘查报告》； 本工程结构施工图纸。2．1、工艺原理单桩承台式基础，是承台基础和桩基的联合体，承台支撑塔机，桩基传递荷载，它们共同起到抵抗塔机的倾覆，保持整体稳定性，和满足地基承载力的要求。3、塔吊基础形式选择 根据“分区布塔、全面覆盖、满足吊次、经济合理”的原则，合理布置塔吊位置，以保证施工工作面基本在塔吊的覆盖范围之内，且能满足钢筋、模板等现场材料的水平、垂直运输需求，同时应考虑安装、附臂、运转、拆除的方便和满足地基 承 载 能 力 。 依 据 塔 吊 租 赁 公 司 提 供 的 塔 吊 资 料 ： 6# 塔 吊QTZ63(5013)基础标准尺寸为：长×宽×厚=4500×4500×1000mm，下设 1 根直径 2000m 的人工挖孔桩，有效桩长≥6m，基础顶面标高为-7.8m（详见附图 ...
