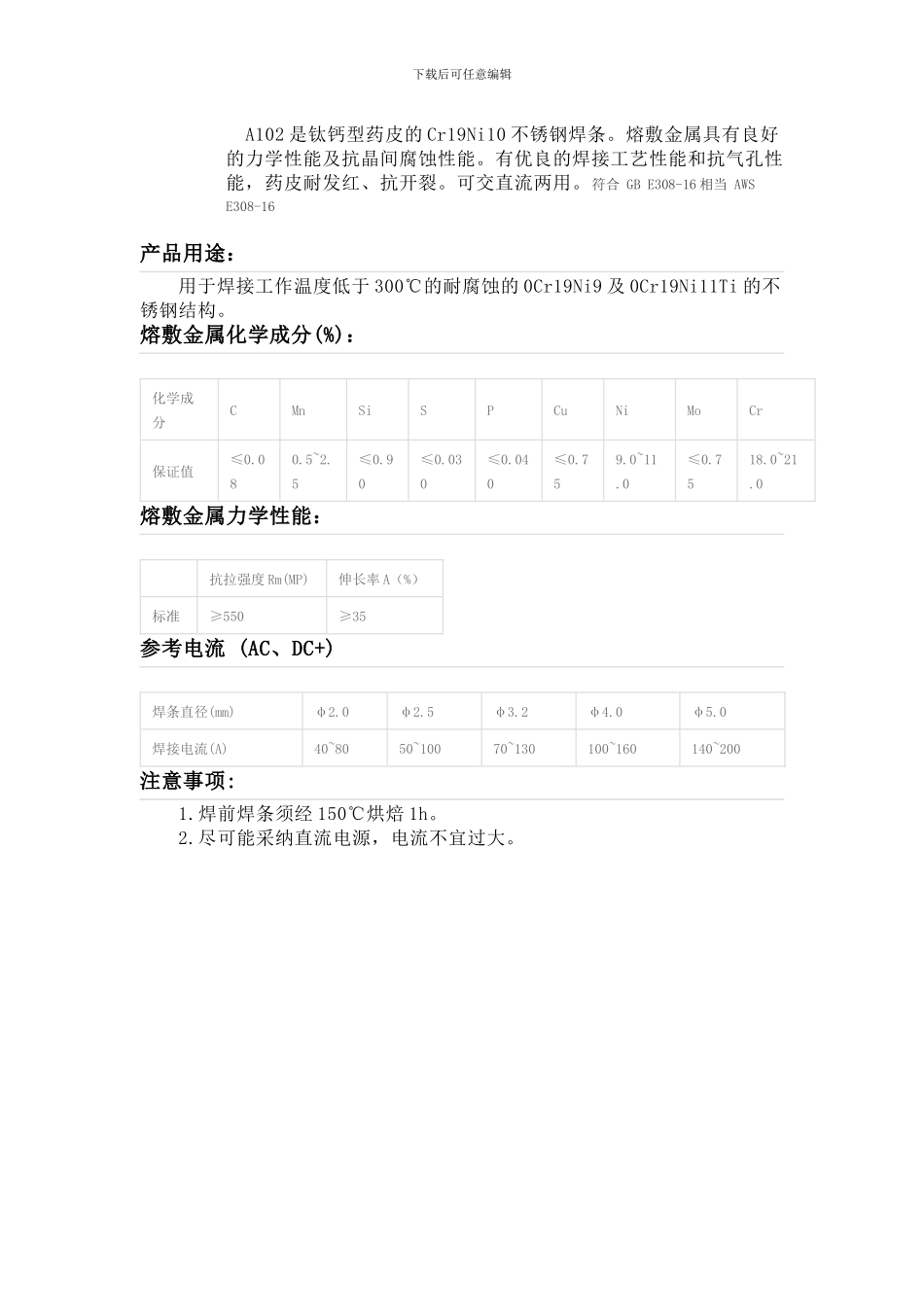

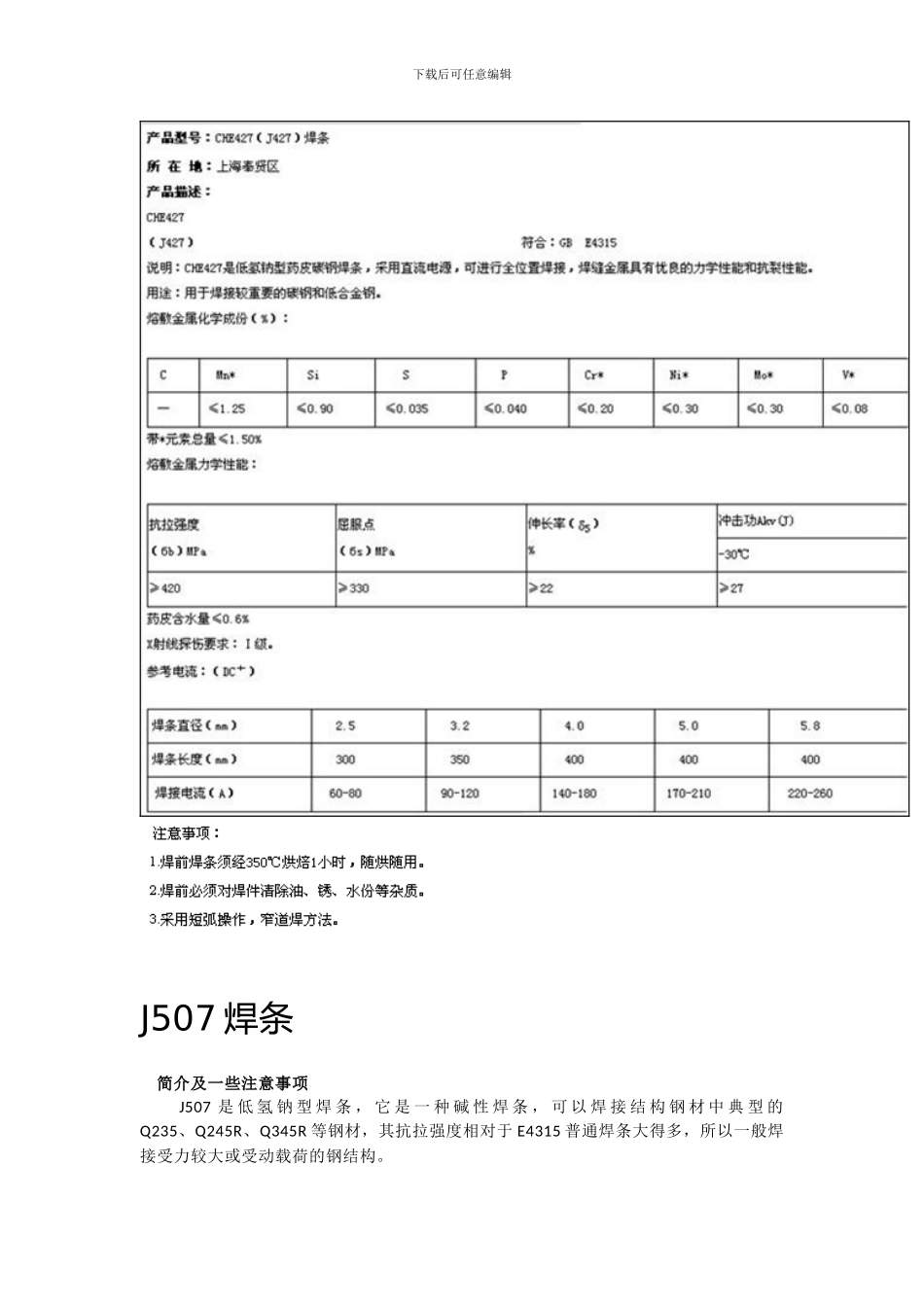

下载后可任意编辑 A102 是钛钙型药皮的 Cr19Ni10 不锈钢焊条。熔敷金属具有良好的力学性能及抗晶间腐蚀性能。有优良的焊接工艺性能和抗气孔性能，药皮耐发红、抗开裂。可交直流两用。符合 GB E308-16 相当 AWS E308-16产品用途： 用于焊接工作温度低于 300℃的耐腐蚀的 0Cr19Ni9 及 0Cr19Ni11Ti 的不锈钢结构。 熔敷金属化学成分(%)： 化学成分 CMnSiSPCuNiMoCr保证值≤0.080.5~2.5≤0.90≤0.030≤0.040≤0.759.0~11.0≤0.7518.0~21.0熔敷金属力学性能： 抗拉强度 Rm(MP)伸长率 A（%）标准≥550≥35参考电流 (AC、DC+) 焊条直径(mm) φ2.0φ2.5φ3.2φ4.0φ5.0焊接电流(A) 40~8050~10070~130100~160140~200注意事项: 1.焊前焊条须经 150℃烘焙 1h。 2.尽可能采纳直流电源，电流不宜过大。 下载后可任意编辑J507 焊条 简介及一些注意事项 J507 是 低 氢 钠 型 焊 条 ， 它 是 一 种 碱 性 焊 条 ， 可 以 焊 接 结 构 钢 材 中 典 型 的Q235、Q245R、Q345R 等钢材，其抗拉强度相对于 E4315 普通焊条大得多，所以一般焊接受力较大或受动载荷的钢结构。 下载后可任意编辑 J507 焊条直径从 2.5mm 到 6.0mm 不等，可以进行全位置焊接，焊接时选用直流焊机，极性为反接。当然假如在野外只有沟通焊机的情况下也可以用沟通焊机，但是电流需要开得大些。 J507 焊接后的焊缝成型较酸性焊条难看，假如在钢结构盖面时可以用酸性焊条。 熔敷金属化学成分(%) J507 成分CMnSiCrMnPS抗拉强度含量百分数《0.120.8-1.4《0.07《0.040《0.035490Mpa参考电流 焊条直径 mm2.53.24.06.0选用电流 A70-9090-130130-150150-190 J507 普遍用于锅炉及压力容器 Q245R、Q345R 受压焊缝的焊接，虽然焊接时较 J422、J427粘但稍加控制焊缝成型依旧很美观，最主要是力学性能可以满足要求。碱性焊条最好采纳直流反接！J507(J48.57)符合 GB E5015相当 AWS E7015说明: J507 是低氢钠型药皮的碳钢焊条。直流反接，可进行全位置焊接。具有优良的焊接工艺性能，电弧稳定，飞溅少，易脱渣，其熔敷金属具有优良的力学性能和抗裂性能，抗低温冲击韧性好。用途: 用于焊接重要的中碳钢和低合金钢结构(受压、动载)，如 16Mn、09Mn2Si、09Mn2V 和船舶用 A、B、D、E 级钢等，也用于厚板及可焊性较差的碳钢结构的焊接。熔敷金属化学成分(%) 化学成分 CMnSiSPNiMoCrV保证值≤0.12≤1.60≤0.75≤0....
