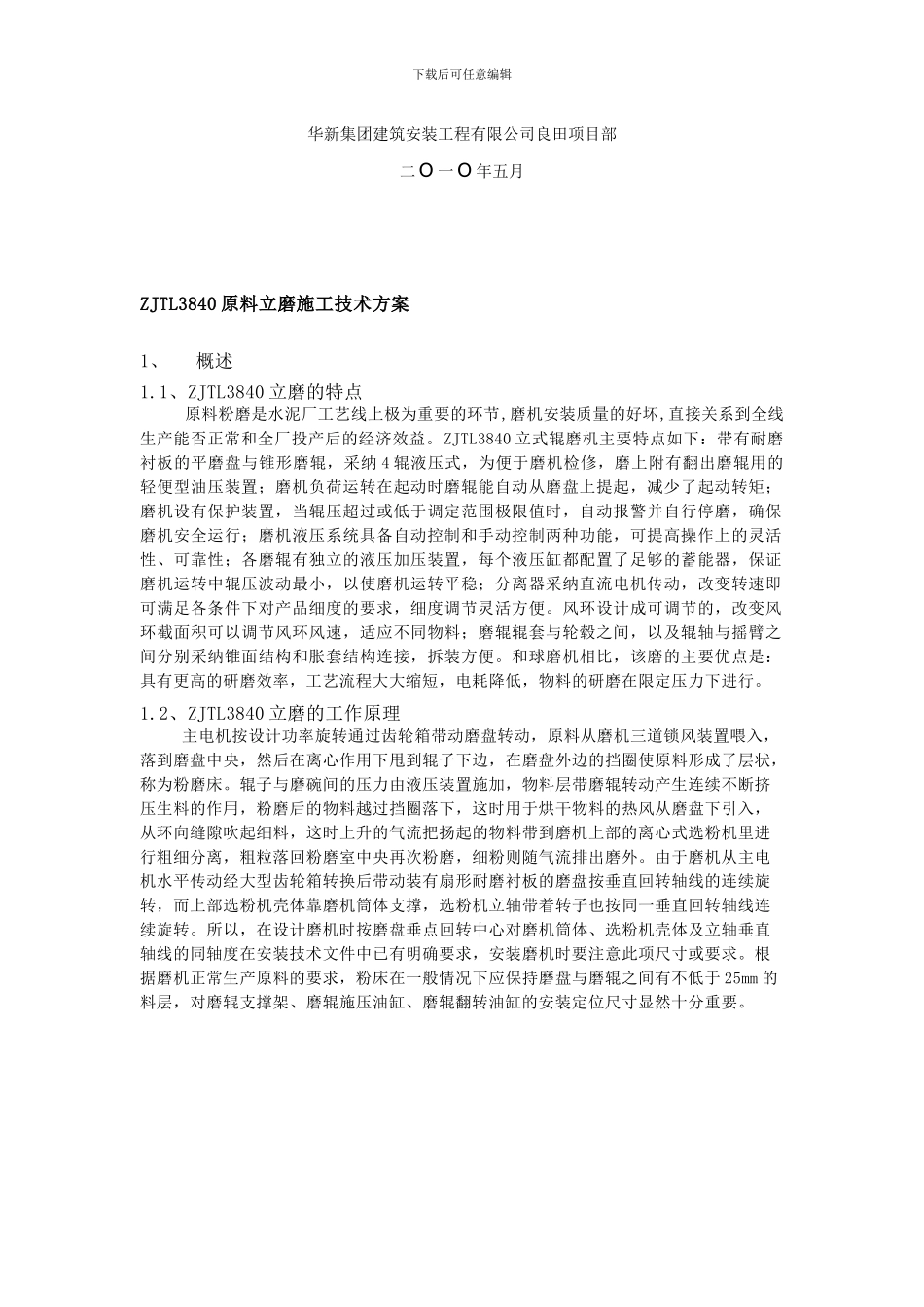

下载后可任意编辑约旦 3200T/d 水泥生产线ZJTL3840 原料立磨施工技术方案下载后可任意编辑华新集团建筑安装工程有限公司良田项目部二 O 一 O 年五月ZJTL3840 原料立磨施工技术方案1、概述1.1、ZJTL3840 立磨的特点原料粉磨是水泥厂工艺线上极为重要的环节,磨机安装质量的好坏,直接关系到全线生产能否正常和全厂投产后的经济效益。ZJTL3840 立式辊磨机主要特点如下：带有耐磨衬板的平磨盘与锥形磨辊，采纳 4 辊液压式，为便于磨机检修，磨上附有翻出磨辊用的轻便型油压装置；磨机负荷运转在起动时磨辊能自动从磨盘上提起，减少了起动转矩；磨机设有保护装置，当辊压超过或低于调定范围极限值时，自动报警并自行停磨，确保磨机安全运行；磨机液压系统具备自动控制和手动控制两种功能，可提高操作上的灵活性、可靠性；各磨辊有独立的液压加压装置，每个液压缸都配置了足够的蓄能器，保证磨机运转中辊压波动最小，以使磨机运转平稳；分离器采纳直流电机传动，改变转速即可满足各条件下对产品细度的要求，细度调节灵活方便。风环设计成可调节的，改变风环截面积可以调节风环风速，适应不同物料；磨辊辊套与轮毂之间，以及辊轴与摇臂之间分别采纳锥面结构和胀套结构连接，拆装方便。和球磨机相比，该磨的主要优点是：具有更高的研磨效率，工艺流程大大缩短，电耗降低，物料的研磨在限定压力下进行。1.2、ZJTL3840 立磨的工作原理主电机按设计功率旋转通过齿轮箱带动磨盘转动，原料从磨机三道锁风装置喂入，落到磨盘中央，然后在离心作用下甩到辊子下边，在磨盘外边的挡圈使原料形成了层状，称为粉磨床。辊子与磨碗间的压力由液压装置施加，物料层带磨辊转动产生连续不断挤压生料的作用，粉磨后的物料越过挡圈落下，这时用于烘干物料的热风从磨盘下引入，从环向缝隙吹起细料，这时上升的气流把扬起的物料带到磨机上部的离心式选粉机里进行粗细分离，粗粒落回粉磨室中央再次粉磨，细粉则随气流排出磨外。由于磨机从主电机水平传动经大型齿轮箱转换后带动装有扇形耐磨衬板的磨盘按垂直回转轴线的连续旋转，而上部选粉机壳体靠磨机筒体支撑，选粉机立轴带着转子也按同一垂直回转轴线连续旋转。所以，在设计磨机时按磨盘垂点回转中心对磨机筒体、选粉机壳体及立轴垂直轴线的同轴度在安装技术文件中已有明确要求，安装磨机时要注意此项尺寸或要求。根据磨机正常生产原料的要求，粉床在一般情况下应保持磨盘与磨辊之间有不低于 25mm 的料层，对磨...
