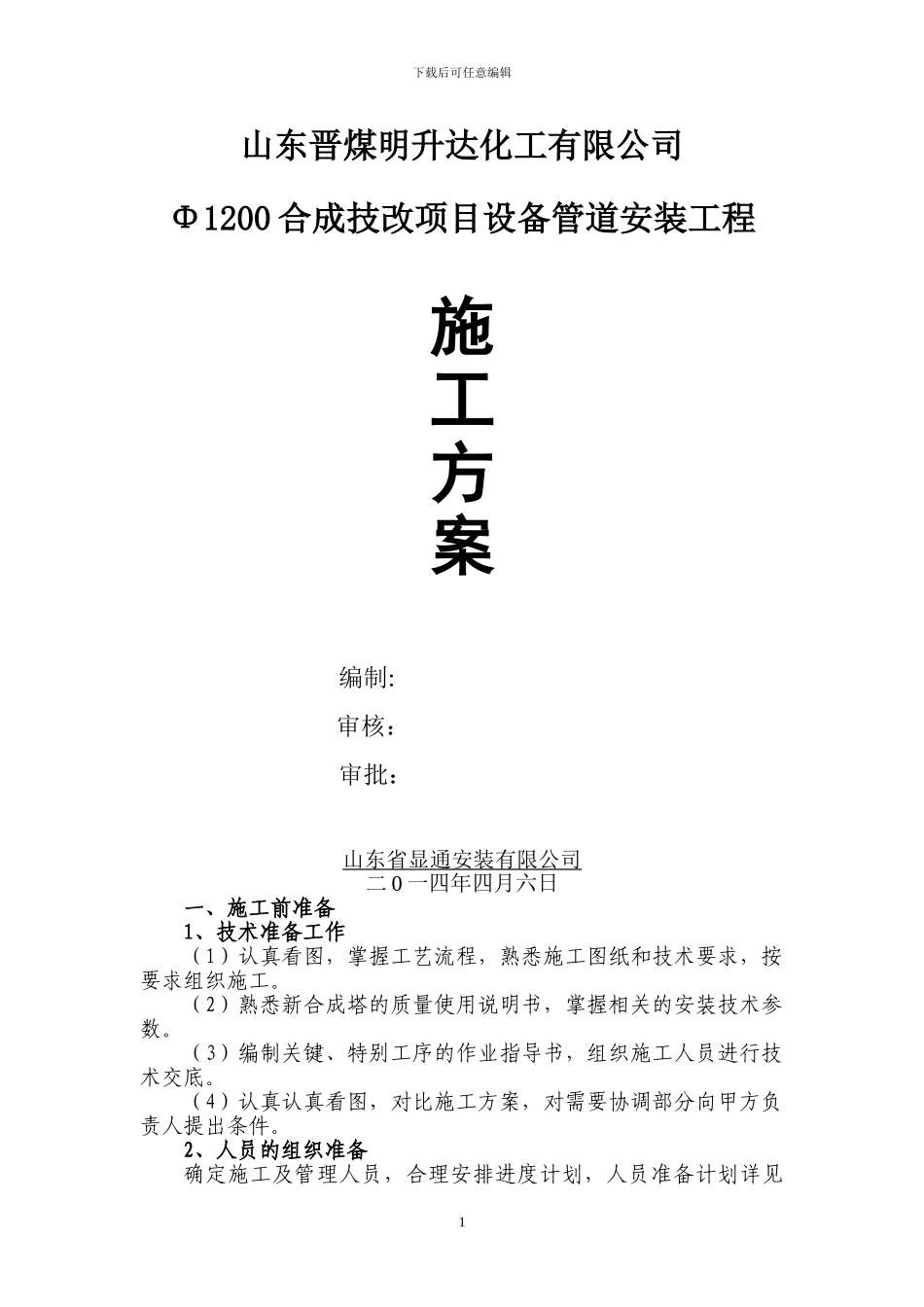

下载后可任意编辑山东晋煤明升达化工有限公司Φ1200 合成技改项目设备管道安装工程施工方案编制:审核：审批：山东省显通安装有限公司二 0 一四年四月六日一、施工前准备1、技术准备工作（1）认真看图，掌握工艺流程，熟悉施工图纸和技术要求，按要求组织施工。（2）熟悉新合成塔的质量使用说明书，掌握相关的安装技术参数。（3）编制关键、特别工序的作业指导书，组织施工人员进行技术交底。（4）认真认真看图，对比施工方案，对需要协调部分向甲方负责人提出条件。2、人员的组织准备确定施工及管理人员，合理安排进度计划，人员准备计划详见1下载后可任意编辑本施工方案第六条。3、机具、物资准备合理编制施工机械及材料需用计划，包括检测工具，并在施工开始前进入施工现场。施工机械设备需用计划详见本施工方案。二、设备安装方法及技术质量要求1、设备安装总体程序设备底座找正、找平→设备基础灌浆→设备检查→设备抱箍加固→设备吊装就位→设备二次精找正→垫铁点固→设备顶部加固→竣工验收。2、设备吊装就位机械选择根据设备特点及现场场地情况，设备吊装就位选用能满足吊装要求的 500T 汽车吊。3、设备安装技术质量要求（1）设备基础验收技术质量要求设备安装前，组织相关人员进行基础验收交接。按设备图纸与基础图纸及到货设备进行核对，复查其位置、几何尺寸、中心线、标高、地脚螺栓孔数；其标准如下表：项目允许偏差中心线±5mm垂直误差（整塔）≤6mm水平误差≤2mm基础平面外型尺寸±20mm表面清洁预埋螺栓无锈蚀（2）地脚螺栓及垫铁安装技术质量要求1）地脚螺栓的光杆部分应无油污和氧化皮，螺纹部位应涂上少量油脂。2）螺栓应垂直无歪斜。3）拧紧螺母后，螺栓必须露出螺母，其露出的长度宜为螺栓直径的 1/3~2/3。4）螺母与垫圈、垫圈与底座间的接触均应紧密。5）拧紧地脚螺栓应在预留孔内的砼达到设计强度的 75%以上时进行。6）垫铁安装应尽量靠近地脚螺栓，地脚螺栓两边应设置一组垫铁。每组垫铁块数不应超过 4 块。7）斜垫铁应成对使用，垫铁组的放置要保证能承受设备的重量及地脚螺栓的预紧力。（3）设备的找正、找平技术质量要求1）设备找平找正应符合下列要求：2下载后可任意编辑序号子项允许偏差（mm）检查方法检查数量一般设备与机械设备衔接的设备立式卧式立式卧式1中心线位置D≤2000±5±3±3钢尺测量立式：纵横轴线各 2 测点±5D＞2000卧式：中心轴线两端测点±102标高±5±5相对标高±3标对标高±3钢尺或水准...
