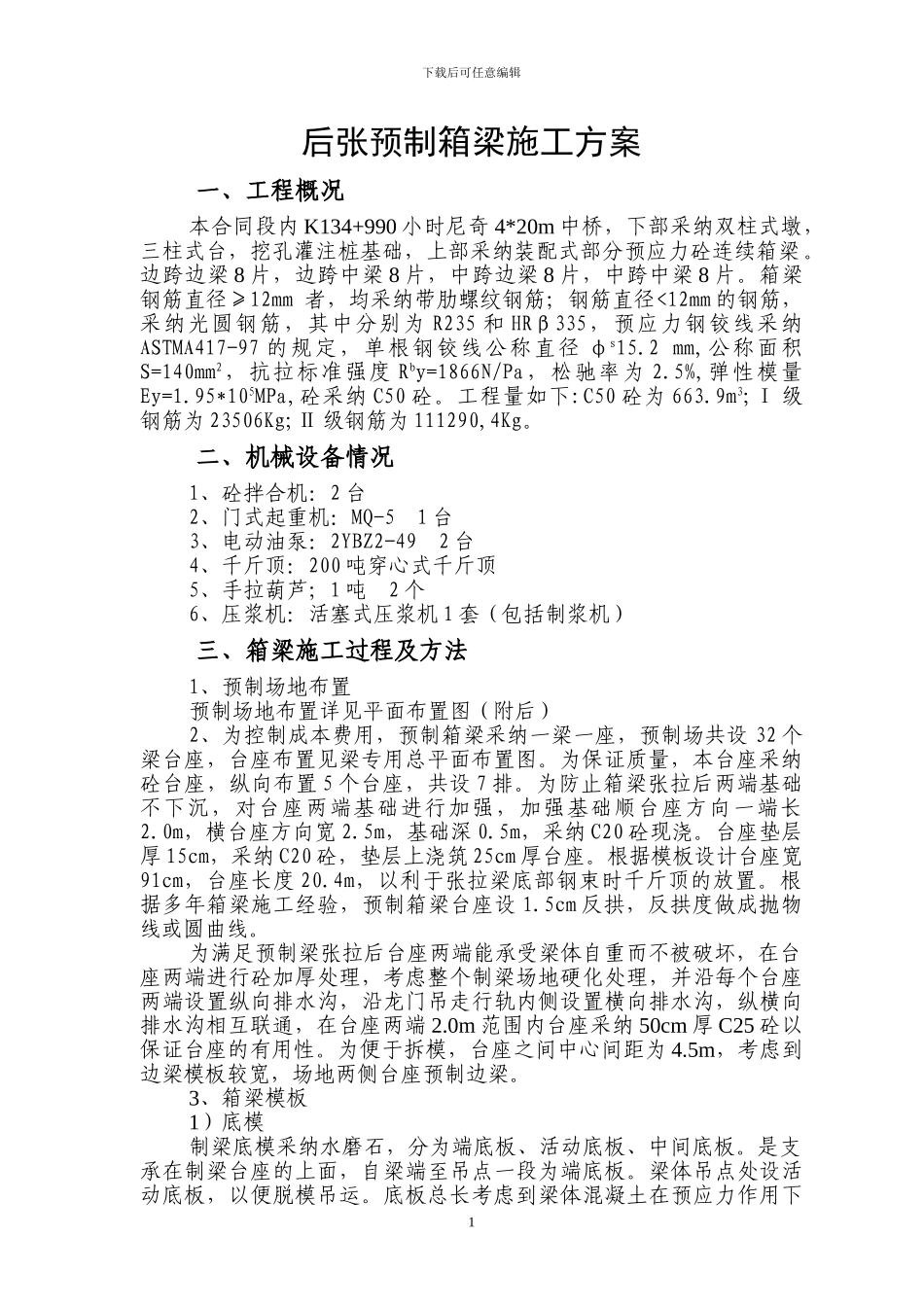

后张预制箱梁施工方案_第1页
1/19

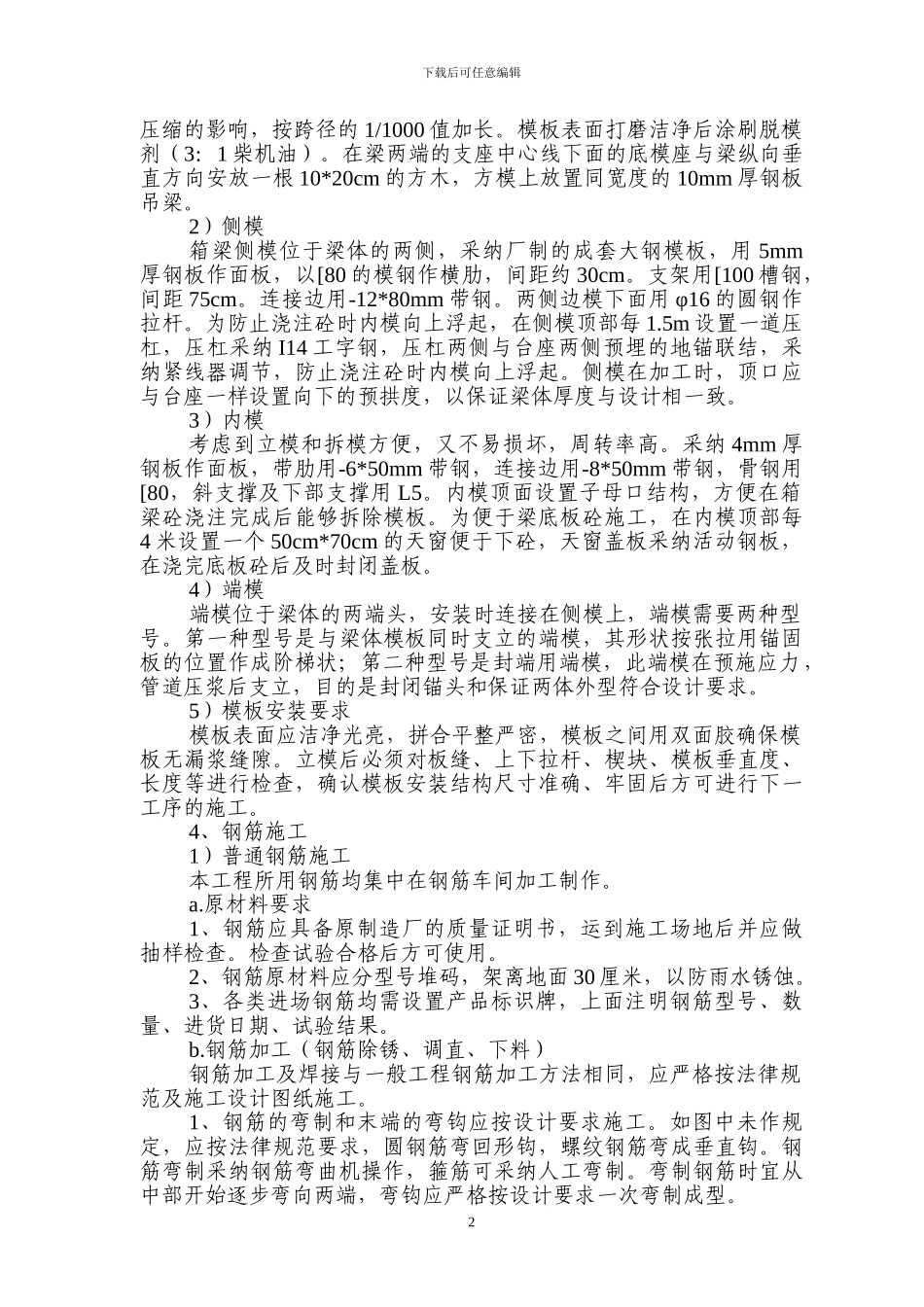

后张预制箱梁施工方案_第2页
2/19

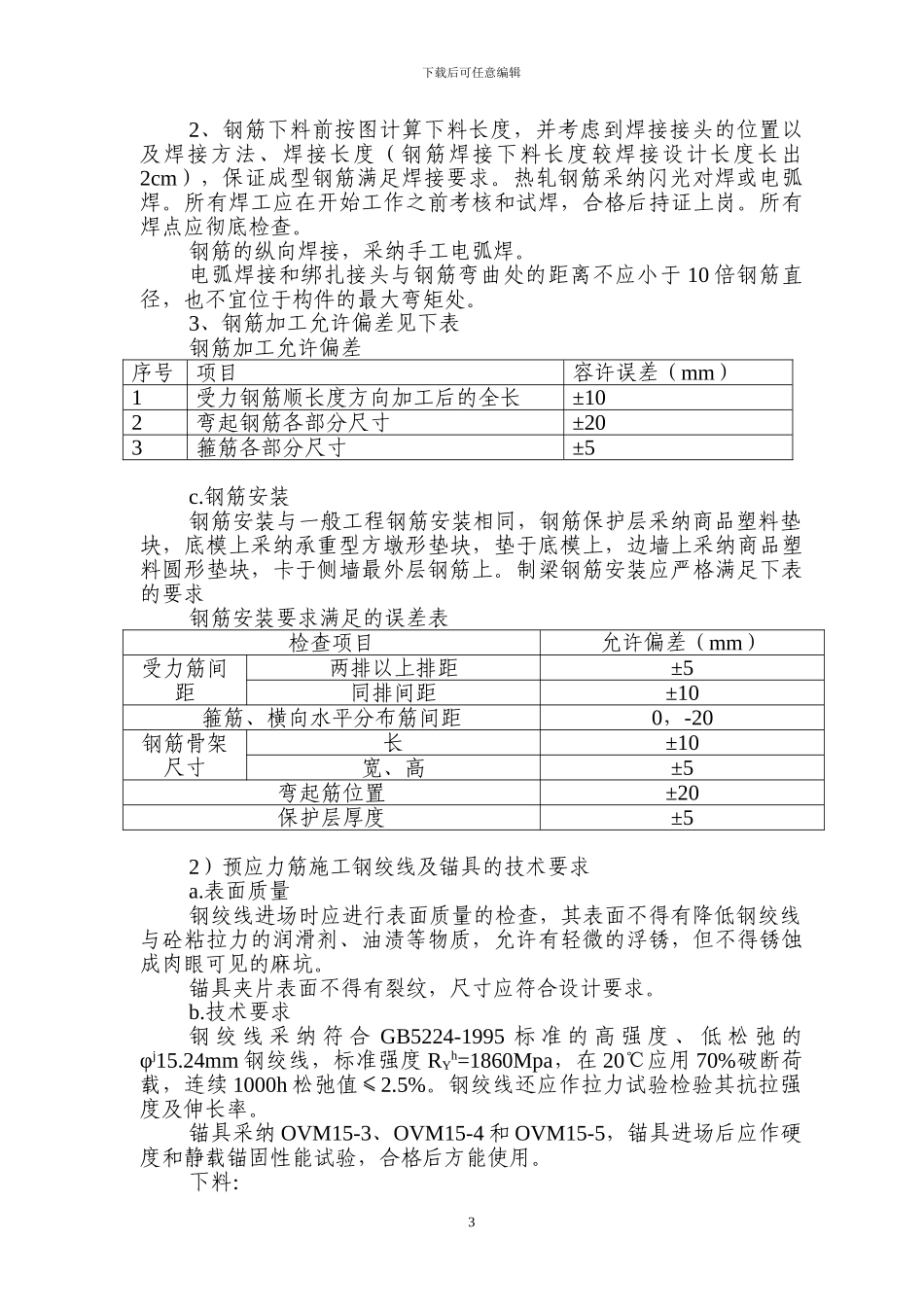

后张预制箱梁施工方案_第3页
3/19
下载后可任意编辑后张预制箱梁施工方案一、工程概况本合同段内 K134+990 小时尼奇 4*20m 中桥,下部采纳双柱式墩,三柱式台,挖孔灌注桩基础,上部采纳装配式部分预应力砼连续箱梁 。边跨边梁 8 片,边跨中梁 8 片,中跨边梁 8 片,中跨中梁 8 片。箱梁钢筋直径≥12mm 者,均采纳带肋螺纹钢筋;钢筋直径<12mm 的钢筋,采纳光圆钢筋,其中分别为 R235 和 HRβ335,预应力钢铰线采纳ASTMA417-97 的规定,单根钢铰线公称直径 φs15.2 mm,公称面积S=140mm2,抗拉标准强度 Rby=1866N/Pa,松驰率为 2.5%,弹性模量Ey=1.95*105MPa,砼采纳 C50 砼。工程量如下:C50 砼为 663.9m3;Ⅰ 级钢筋为 23506Kg;Ⅱ 级钢筋为 111290,4Kg。二、机械设备情况1、砼拌合机:2 台2、门式起重机:MQ-5 1 台3、电动油泵:2YBZ2-49 2 台4、千斤顶:200 吨穿心式千斤顶5、手拉葫芦;1 吨 2 个6、压浆机:活塞式压浆机 1 套(包括制浆机)三、箱梁施工过程及方法1、预制场地布置预制场地布置详见平面布置图(附后)2、为控制成本费用,预制箱梁采纳一梁一座,预制场共设 32 个梁台座,台座布置见梁专用总平面布置图。为保证质量,本台座采纳砼台座,纵向布置 5 个台座,共设 7 排。为防止箱梁张拉后两端基础不下沉,对台座两端基础进行加强,加强基础顺台座方向一端长2.0m,横台座方向宽 2.5m,基础深 0.5m,采纳 C20 砼现浇。台座垫层厚 15cm,采纳 C20 砼,垫层上浇筑 25cm 厚台座。根据模板设计台座宽91cm,台座长度 20.4m,以利于张拉梁底部钢束时千斤顶的放置。根据多年箱梁施工经验,预制箱梁台座设 1.5cm 反拱,反拱度做成抛物线或圆曲线。为满足预制梁张拉后台座两端能承受梁体自重而不被破坏,在台座两端进行砼加厚处理,考虑整个制梁场地硬化处理,并沿每个台座两端设置纵向排水沟,沿龙门吊走行轨内侧设置横向排水沟,纵横向排水沟相互联通,在台座两端 2.0m 范围内台座采纳 50cm 厚 C25 砼以保证台座的有用性。为便于拆模,台座之间中心间距为 4.5m,考虑到边梁模板较宽,场地两侧台座预制边梁。3、箱梁模板1)底模制梁底模采纳水磨石,分为端底板、活动底板、中间底板。是支承在制梁台座的上面,自梁端至吊点一段为端底板。梁体吊点处设活动底板,以便脱模吊运。底板总长考虑到梁体混凝土在预应力作用下1下载后可任意编辑压缩的影响,按跨径的 1/1000 值加长。模板表面打磨洁净后涂刷脱模剂(3...
