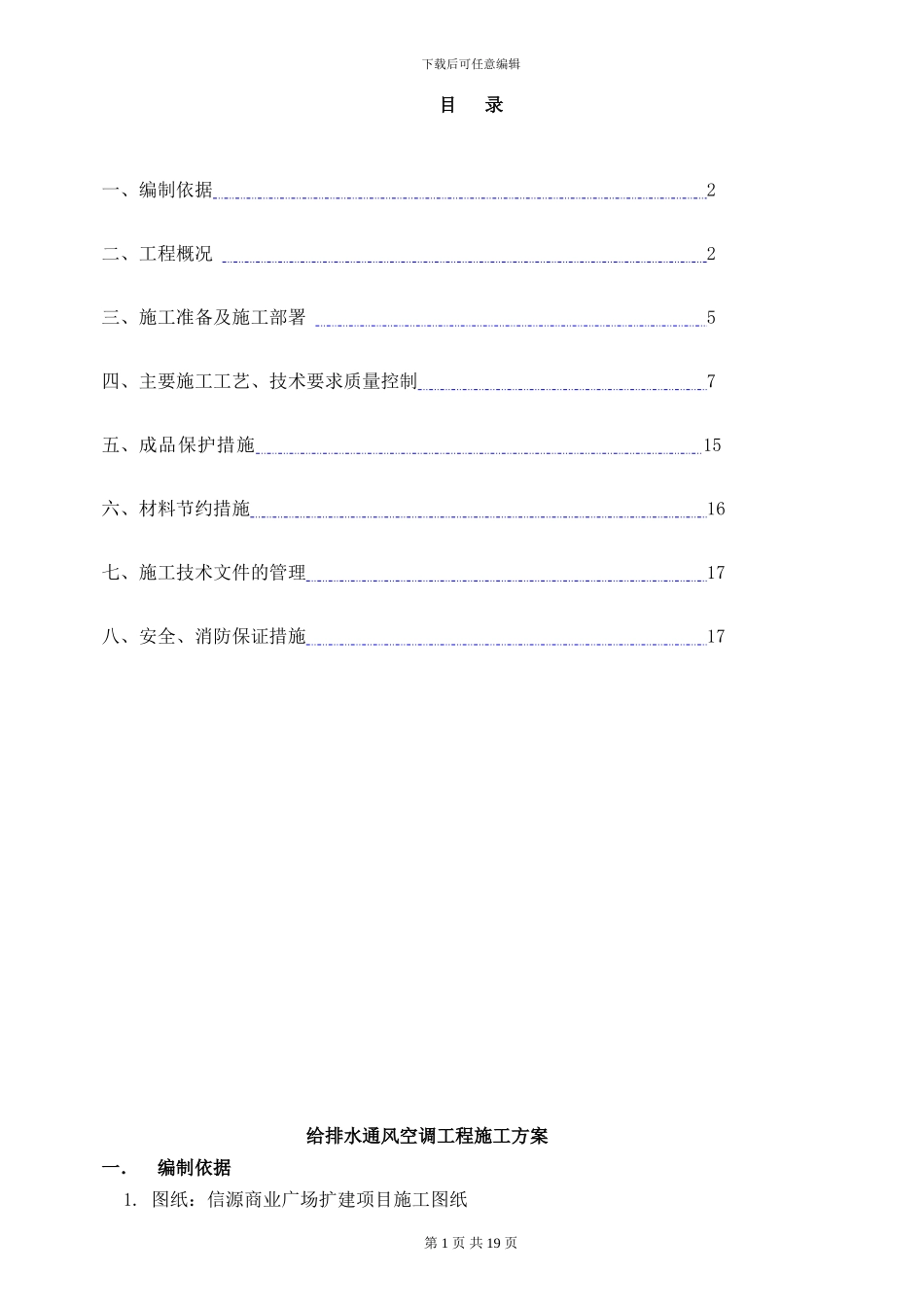

下载后可任意编辑目 录一、编制依据 2二、工程概况 2三、施工准备及施工部署 5四、主要施工工艺、技术要求质量控制 7五、成品保护措施 15六、材料节约措施 16七、施工技术文件的管理 17八、安全、消防保证措施 17 给排水通风空调工程施工方案一．编制依据1. 图纸：信源商业广场扩建项目施工图纸第 1 页 共 19 页下载后可任意编辑2. 主要法律规范、规程：2.1《建筑给水排水及采暖工程施工质量验收法律规范》（GB 50242-2024）2.2《通风与空调工程施工质量验收法律规范》（GB50243-2024）2.3《自动喷水灭火系统施工及验收法律规范》（GB50261-2024）2.4《大空间智能型主动喷水灭火系统技术规程》（CECS263-2024）2.5《气体灭火系统施工及验收法律规范》（GB50263-2024）2.6《建筑给水钢塑复合管管道工程技术规程》(CECS125-2001)2.7《建筑给水聚丙烯管道
工程技术规程》（DB/CT501-99）2.8《建筑排水柔性接口铸铁管管道工程技术规程》（CECS168-2024）二． 工程概况 （一）基本概况 本工程位于哈尔滨市，总建筑面积约为 5.5 万平方米。建筑层数为七层，地下二层，建筑总高度：32.4 米。地下二层：战时常 6 级乙类人防物资库（平常车库），设备用房，地下车库，戊类库房；地下一层功能为车库及设备用房，一层到七层为商场；本工程结构形式为框剪结构，设计使用年限为 50 年。本工程建筑防火设计分类为一类，建筑物耐火等级为一级。（二）水暖专业概况：1.给排水系统设计形式：1）给水系统：本工程的供水水源为城市自来水，符合国家《生活饮用水卫生标准》。除地下室直接利用市政压力供给，二层以上利用原有建筑的生活和水泵供给。本建筑生活给水设计秒流量为 3.70L/S，入口所需压力 0.53Mpa。生活给水系统采纳枝状管道，采纳下行上给供水方式。2）排水系统：本工程采纳污、废水合流制排水系统，经室外化粪池后排入市政污水管网。±0.00以下不能自流出户的污废水汇合至集水坑，用潜污泵提升排出。每个集水坑设 2 台潜水泵，一用一备，交替运行，潜水泵由集水坑水位自动控制，当一台泵来不及排水使水位达到报警水位时，两台泵同时工作并报警。潜水泵采纳自动搅匀无堵塞大通道潜水泵。卫生间排水管设伸顶通气立管伸出屋面。地下一层的消防电梯井旁均设置集水坑，供消防电梯排水用，经污水提升泵提升排出室外。3）雨水系统： 本建筑主塔设置虹吸内排水雨水排水系统。建筑的屋面采纳虹吸雨水系统，设计重现期 P=10...
