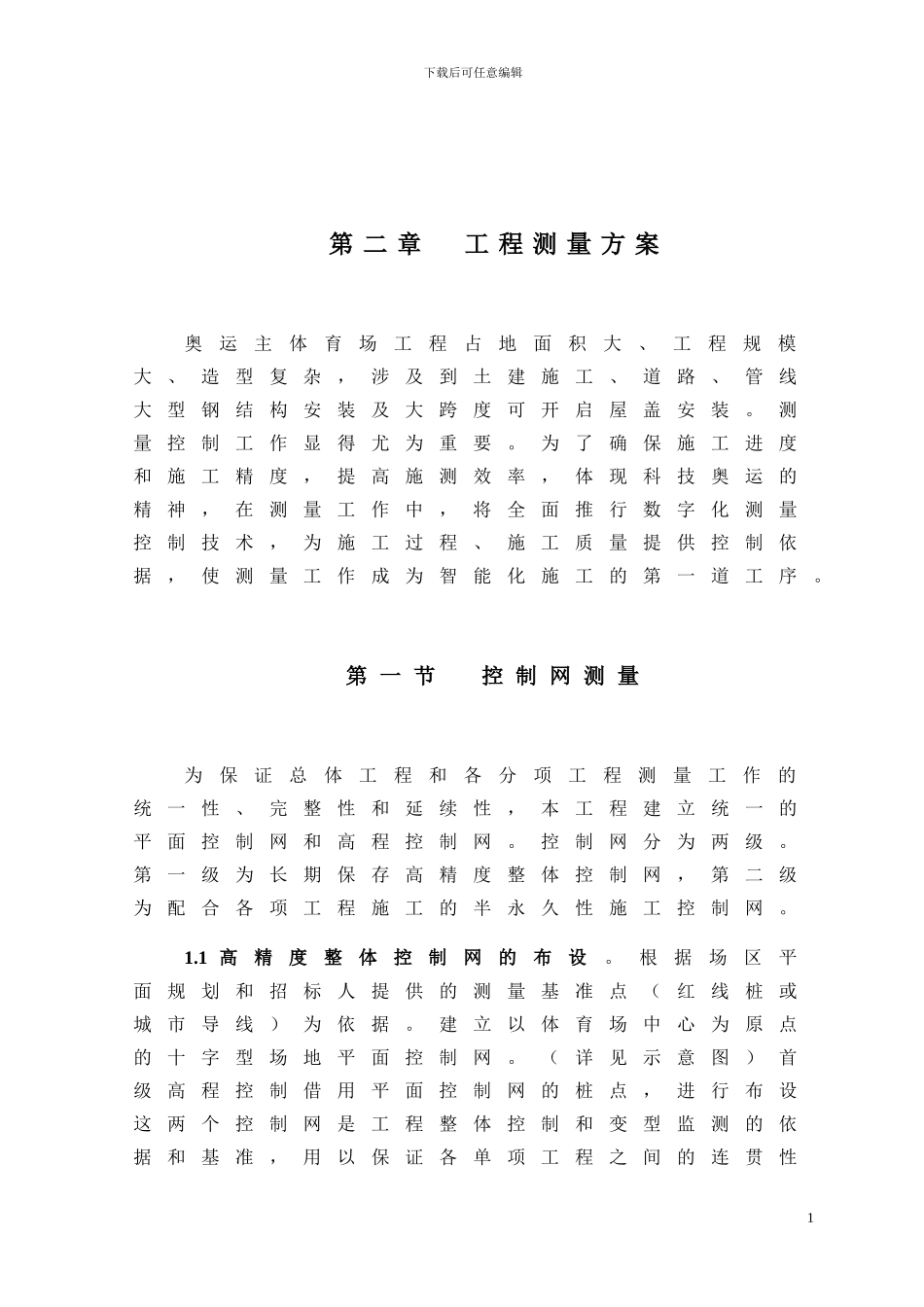

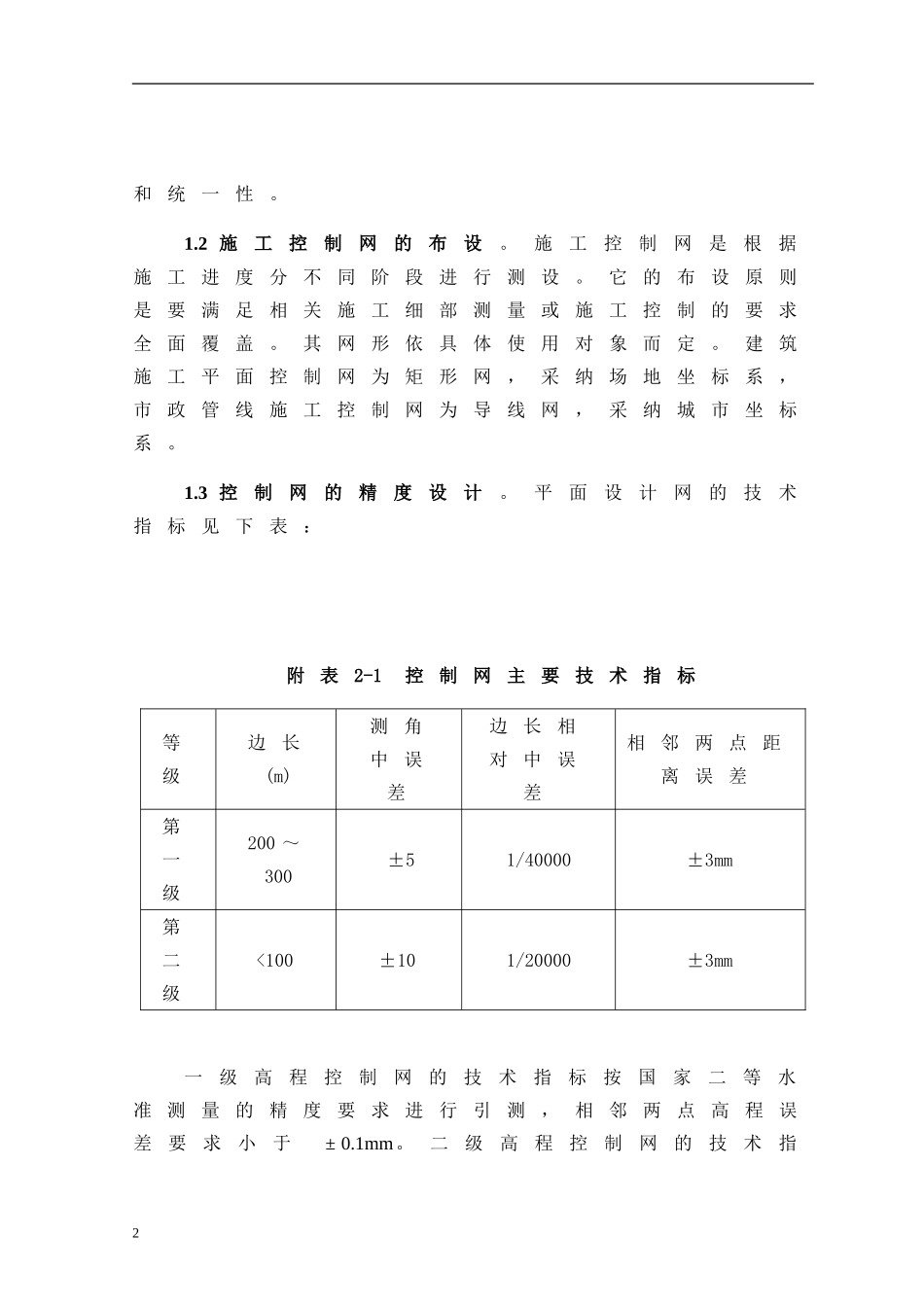

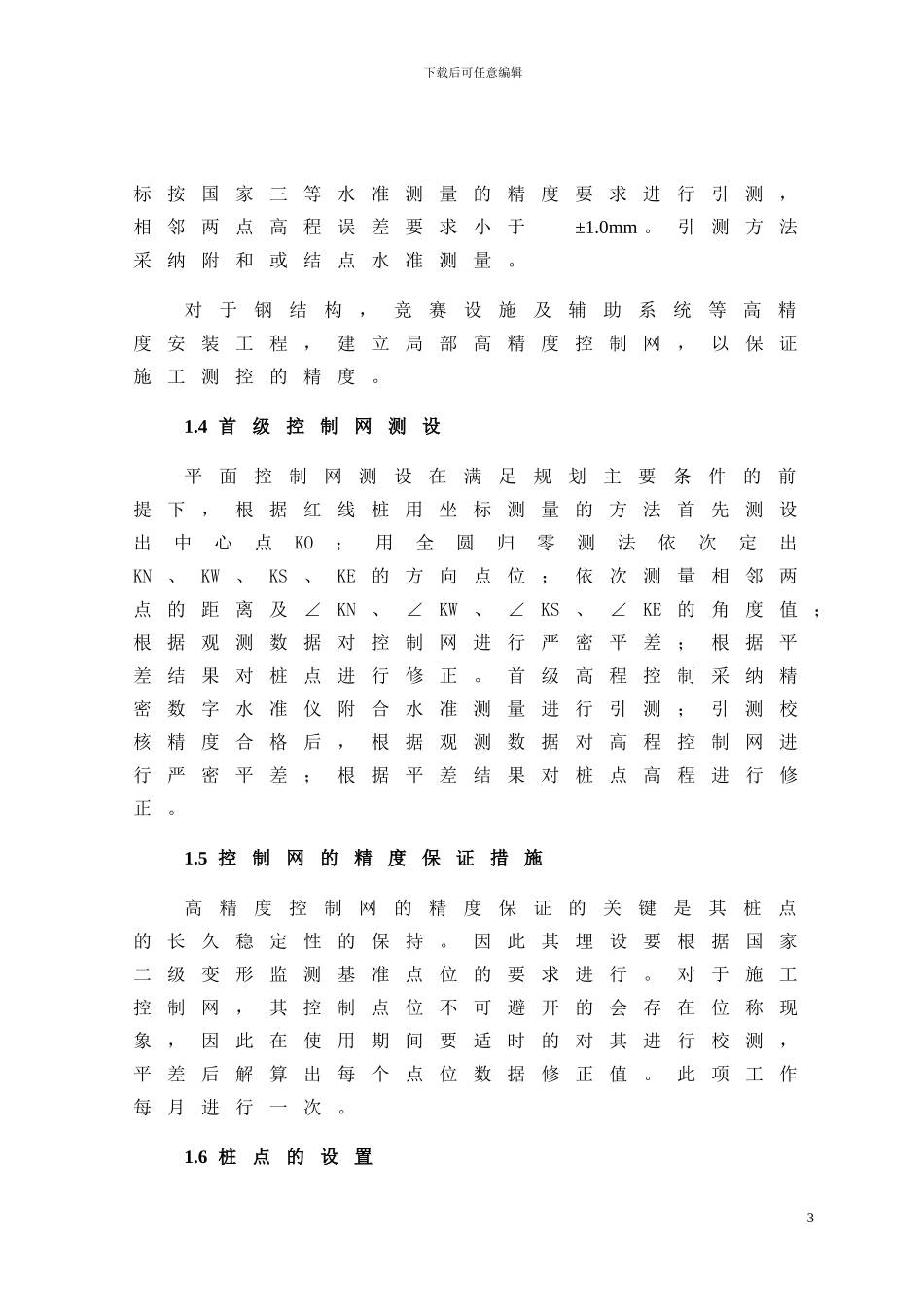

下载后可任意编辑第 二 章 工 程 测 量 方 案奥运主体育场工程占地面积大、工程规模大、造型复杂,涉及到土建施工、道路、管线大型钢结构安装及大跨度可开启屋盖安装。测量控制工作显得尤为重要。为了确保施工进度和施工精度,提高施测效率,体现科技奥运的精神,在测量工作中,将全面推行数字化测量控制技术,为施工过程、施工质量提供控制依据,使测量工作成为智能化施工的第一道工序。第 一 节 控 制 网 测 量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性,本工程建立统一的平面控制网和高程控制网。控制网分为两级。第一级为长期保存高精度整体控制网,第二级为配合各项工程施工的半永久性施工控制网。1.1 高精度整体控制网的布设。根据场区平面规划和招标人提供的测量基准点(红线桩或城市导线)为依据。建立以体育场中心为原点的十字型场地平面控制网。(详见示意图)首级高程控制借用平面控制网的桩点,进行布设这两个控制网是工程整体控制和变型监测的依据和基准,用以保证各单项工程之间的连贯性1和统一性。1.2 施工控制网的布设。施工控制网是根据施工进度分不同阶段进行测设。它的布设原则是要满足相关施工细部测量或施工控制的要求全面覆盖。其网形依具体使用对象而定。建筑施工平面控制网为矩形网,采纳场地坐标系,市政管线施工控制网为导线网,采纳城市坐标系。1.3 控制网的精度设计。平面设计网的技术指标见下表:附表2-1 控制网主要技术指标等级边长 (m)测角中误差边长相对中误差相邻两点距离误差第一级200 ~300±51/40000±3mm第二级<100±101/20000±3mm一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测,相邻两点高程误差要求小于 ± 0.1mm。二级高程控制网的技术指2下载后可任意编辑标按国家三等水准测量的精度要求进行引测,相邻两点高程误差要求小于 ±1.0mm 。引测方法采纳附和或结点水准测量。对于钢结构,竞赛设施及辅助系统等高精度安装工程,建立局部高精度控制网,以保证施工测控的精度。1.4 首级控制网测设平面控制网测设在满足规划主要条件的前提下,根据红线桩用坐标测量的方法首先测设出中心点KO;用全圆归零测法依次定出KN、KW、KS、KE的方向点位;依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值;根据观测数据对控制网进行严密平差;根据平差结果对桩点进行修正。首级高程控制采纳精密数字水准仪附合水准测量进行引测;引测校核精度合格后...
