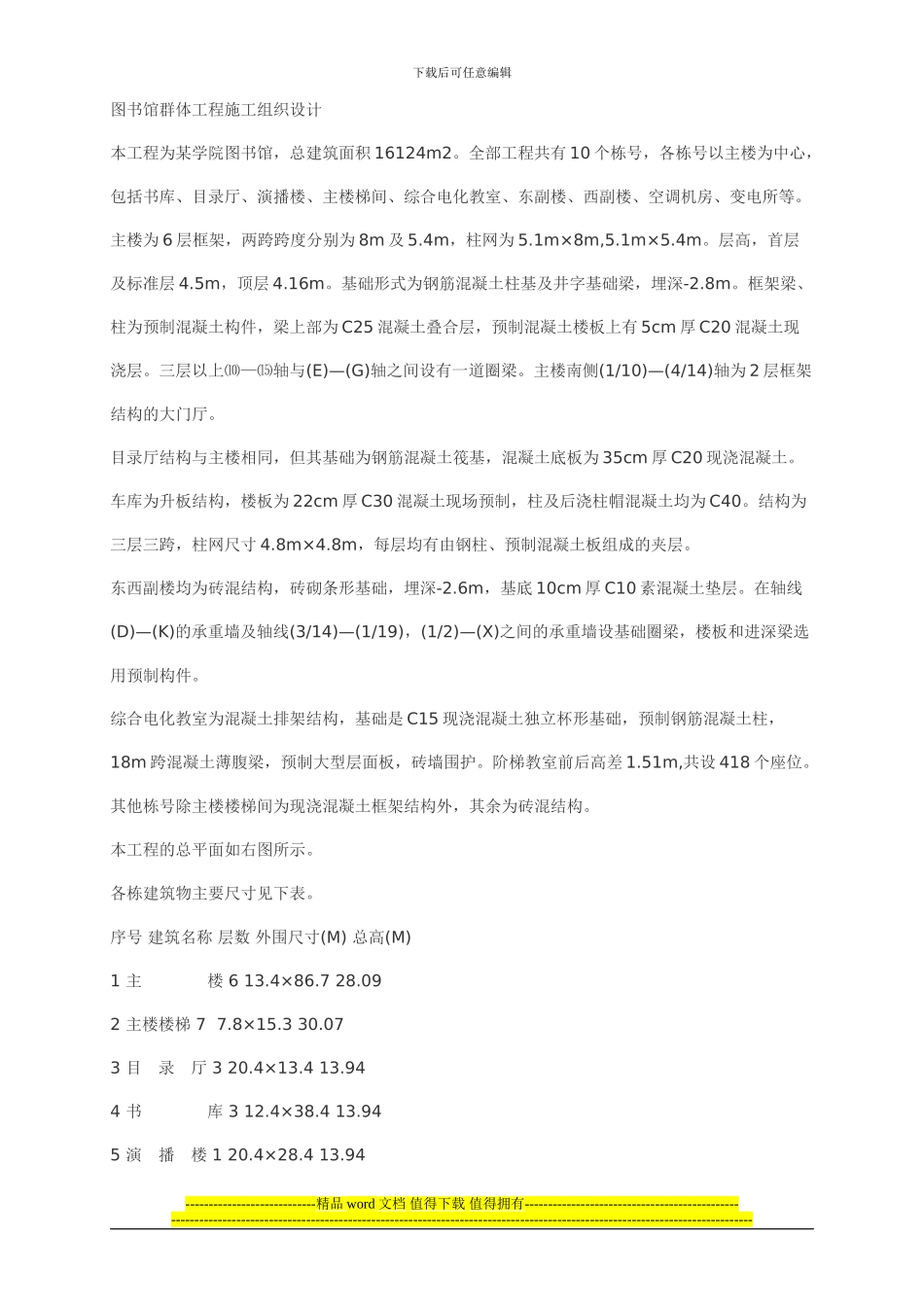

下载后可任意编辑图书馆群体工程施工组织设计本工程为某学院图书馆，总建筑面积 16124m2。全部工程共有 10 个栋号，各栋号以主楼为中心，包括书库、目录厅、演播楼、主楼梯间、综合电化教室、东副楼、西副楼、空调机房、变电所等。主楼为 6 层框架，两跨跨度分别为 8m 及 5.4m，柱网为 5.1m×8m,5.1m×5.4m。层高，首层及标准层 4.5m，顶层 4.16m。基础形式为钢筋混凝土柱基及井字基础梁，埋深-2.8m。框架梁、柱为预制混凝土构件，梁上部为 C25 混凝土叠合层，预制混凝土楼板上有 5cm 厚 C20 混凝土现浇层。三层以上⑽—⒂轴与(E)—(G)轴之间设有一道圈梁。主楼南侧(1/10)—(4/14)轴为 2 层框架结构的大门厅。目录厅结构与主楼相同，但其基础为钢筋混凝土筏基，混凝土底板为 35cm 厚 C20 现浇混凝土。车库为升板结构，楼板为 22cm 厚 C30 混凝土现场预制，柱及后浇柱帽混凝土均为 C40。结构为三层三跨，柱网尺寸 4.8m×4.8m，每层均有由钢柱、预制混凝土板组成的夹层。东西副楼均为砖混结构，砖砌条形基础，埋深-2.6m，基底 10cm 厚 C10 素混凝土垫层。在轴线(D)—(K)的承重墙及轴线(3/14)—(1/19)，(1/2)—(X)之间的承重墙设基础圈梁，楼板和进深梁选用预制构件。综合电化教室为混凝土排架结构，基础是 C15 现浇混凝土独立杯形基础，预制钢筋混凝土柱，18m 跨混凝土薄腹梁，预制大型层面板，砖墙围护。阶梯教室前后高差 1.51m,共设 418 个座位。其他栋号除主楼楼梯间为现浇混凝土框架结构外，其余为砖混结构。本工程的总平面如右图所示。各栋建筑物主要尺寸见下表。序号 建筑名称 层数 外围尺寸(M) 总高(M)1 主 楼 6 13.4×86.7 28.092 主楼楼梯 7 7.8×15.3 30.073 目 录 厅 3 20.4×13.4 13.944 书 库 3 12.4×38.4 13.945 演 播 楼 1 20.4×28.4 13.94----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑6 东 副 楼 2 14.4×46.8 7.27 西 副 楼 2 14.4×46.8 7.28 电化教室 1 18×29.1 9.569 变 电 所 2 9×16.5 9.8510 空调机房 2 16.2×12 10.82本工程设计地面标高±0.00 相当绝对标高 50.30m，地基持力层为黄褐色可塑性...
