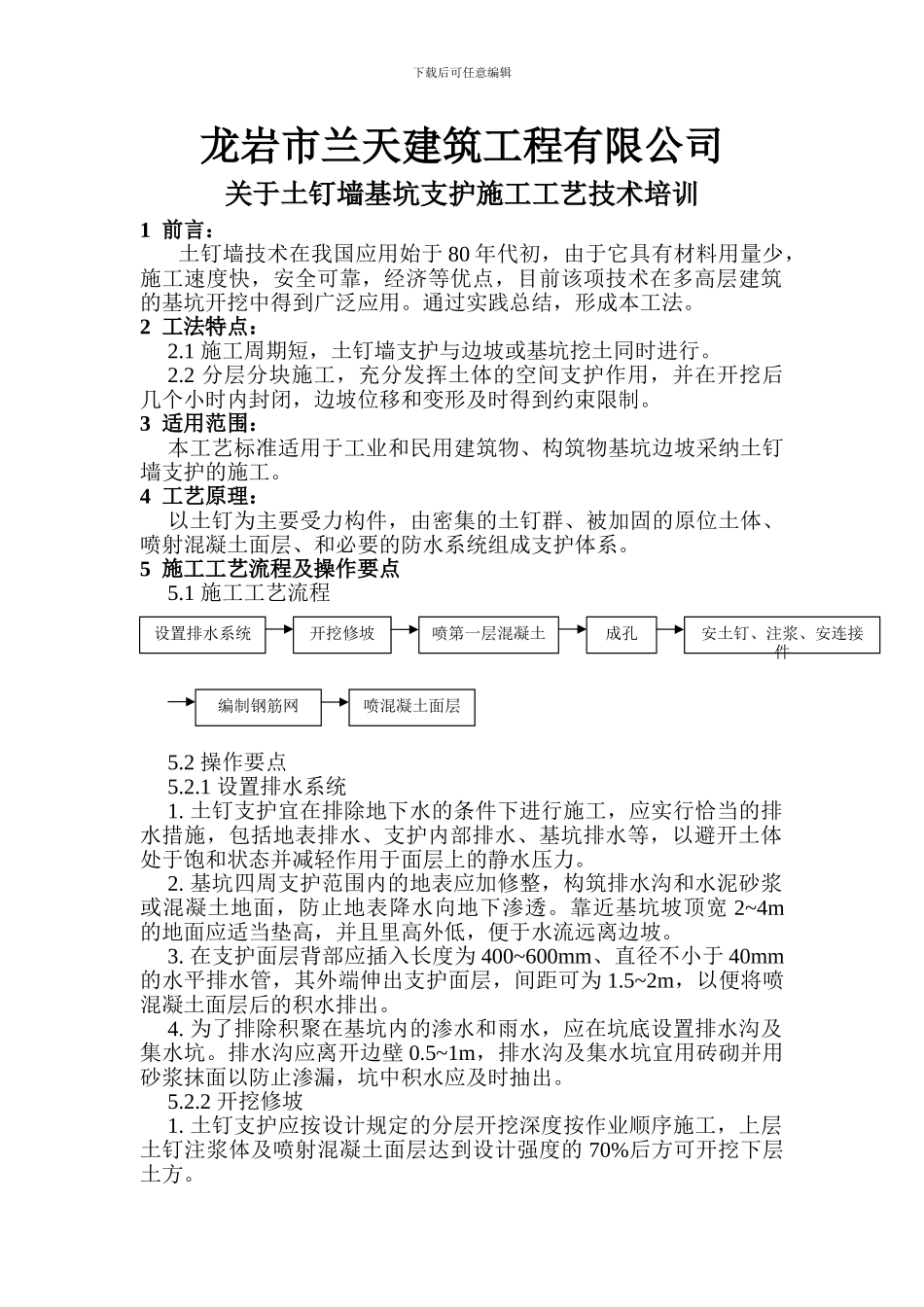

下载后可任意编辑龙岩市兰天建筑工程有限公司关于土钉墙基坑支护施工工艺技术培训 1 前言：土钉墙技术在我国应用始于 80 年代初，由于它具有材料用量少，施工速度快，安全可靠，经济等优点，目前该项技术在多高层建筑的基坑开挖中得到广泛应用。通过实践总结，形成本工法。2 工法特点：2.1 施工周期短，土钉墙支护与边坡或基坑挖土同时进行。2.2 分层分块施工，充分发挥土体的空间支护作用，并在开挖后几个小时内封闭，边坡位移和变形及时得到约束限制。3 适用范围：本工艺标准适用于工业和民用建筑物、构筑物基坑边坡采纳土钉墙支护的施工。4 工艺原理：以土钉为主要受力构件，由密集的土钉群、被加固的原位土体、喷射混凝土面层、和必要的防水系统组成支护体系。5 施工工艺流程及操作要点5.1 施工工艺流程5.2 操作要点5.2.1 设置排水系统1. 土钉支护宜在排除地下水的条件下进行施工，应实行恰当的排水措施，包括地表排水、支护内部排水、基坑排水等，以避开土体处于饱和状态并减轻作用于面层上的静水压力。2. 基坑四周支护范围内的地表应加修整，构筑排水沟和水泥砂浆或混凝土地面，防止地表降水向地下渗透。靠近基坑坡顶宽 2~4m的地面应适当垫高，并且里高外低，便于水流远离边坡。3. 在支护面层背部应插入长度为 400~600mm、直径不小于 40mm的水平排水管，其外端伸出支护面层，间距可为 1.5~2m，以便将喷混凝土面层后的积水排出。4. 为了排除积聚在基坑内的渗水和雨水，应在坑底设置排水沟及集水坑。排水沟应离开边壁 0.5~1m，排水沟及集水坑宜用砖砌并用砂浆抹面以防止渗漏，坑中积水应及时抽出。5.2.2 开挖修坡1. 土钉支护应按设计规定的分层开挖深度按作业顺序施工，上层土钉注浆体及喷射混凝土面层达到设计强度的 70%后方可开挖下层土方。开挖修坡喷第一层混凝土成孔编制钢筋网喷混凝土面层设置排水系统安土钉、注浆、安连接件下载后可任意编辑2. 当用机械进行土方作业时，严禁边壁出现超挖或造成边壁土体松动。基坑的边壁应留 100-150mm 用人工进行清坡，以保证边坡平整并符合设计规定的坡度。3. 支护分层开挖深度和施工的作业顺序应保证修整后的裸露边坡能在规定的时间内保持自立并在限定的时间内完成支护，即及时设置土钉或喷射混凝土。基坑在水平方向的开挖也应分段进行，可取10~20m。5.2.3 喷第一层混凝土1. 喷射混凝土前应对机械设备、风、水管路和电路进行全面检查及试运转，清理受喷面，埋设好控制...
