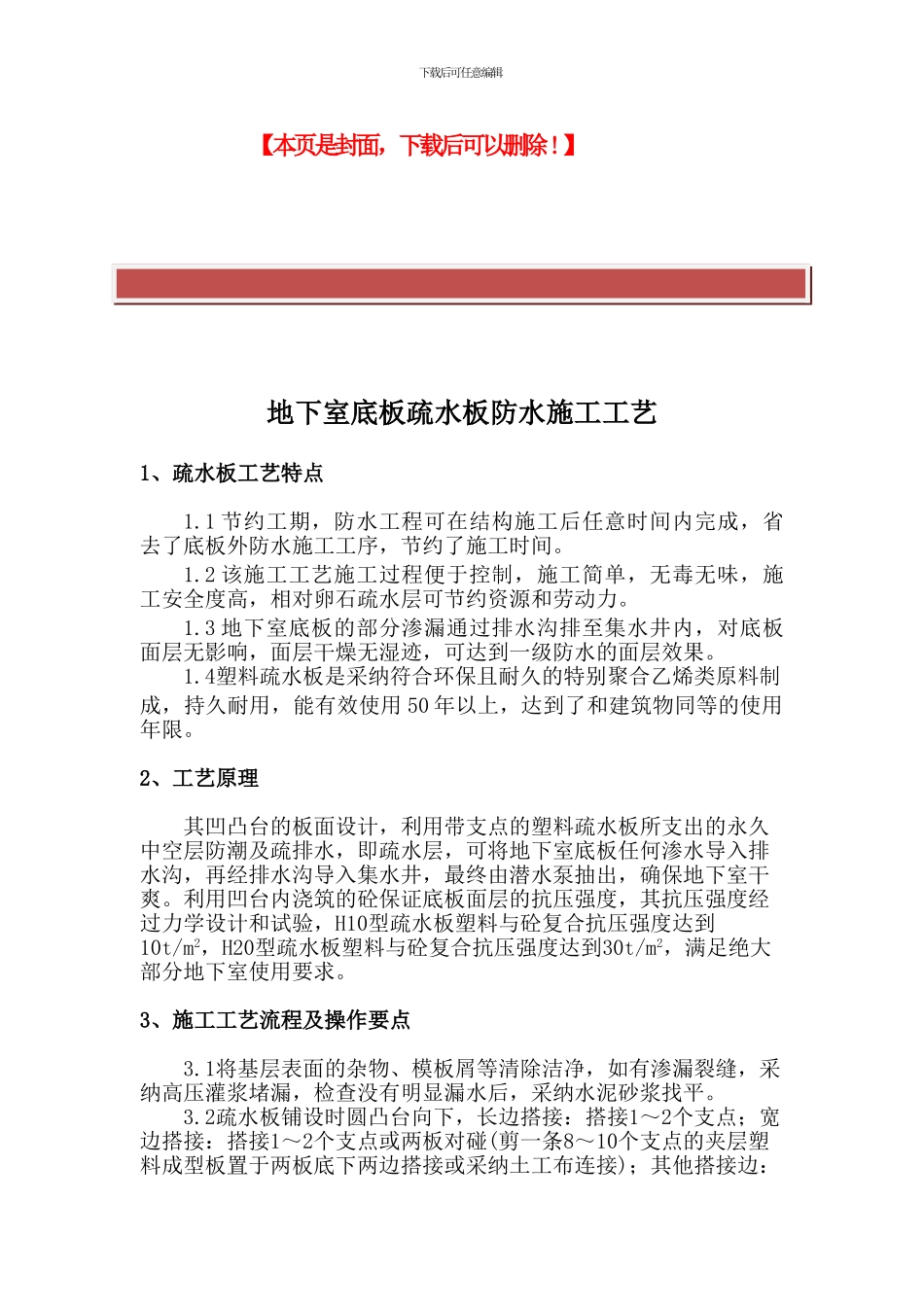

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】地下室底板疏水板防水施工工艺1、疏水板工艺特点1.1 节约工期，防水工程可在结构施工后任意时间内完成，省去了底板外防水施工工序，节约了施工时间。1.2 该施工工艺施工过程便于控制，施工简单，无毒无味，施工安全度高，相对卵石疏水层可节约资源和劳动力。1.3 地下室底板的部分渗漏通过排水沟排至集水井内，对底板面层无影响，面层干燥无湿迹，可达到一级防水的面层效果。1.4塑料疏水板是采纳符合环保且耐久的特别聚合乙烯类原料制成，持久耐用，能有效使用 50 年以上，达到了和建筑物同等的使用年限。2、工艺原理其凹凸台的板面设计，利用带支点的塑料疏水板所支出的永久中空层防潮及疏排水，即疏水层，可将地下室底板任何渗水导入排水沟，再经排水沟导入集水井，最终由潜水泵抽出，确保地下室干爽。利用凹台内浇筑的砼保证底板面层的抗压强度，其抗压强度经过力学设计和试验，H10型疏水板塑料与砼复合抗压强度达到10t/m2，H20型疏水板塑料与砼复合抗压强度达到30t/m2，满足绝大部分地下室使用要求。3、施工工艺流程及操作要点3.1将基层表面的杂物、模板屑等清除洁净，如有渗漏裂缝，采纳高压灌浆堵漏，检查没有明显漏水后，采纳水泥砂浆找平。3.2疏水板铺设时圆凸台向下，长边搭接：搭接1～2个支点；宽边搭接：搭接1～2个支点或两板对碰(剪一条8～10个支点的夹层塑料成型板置于两板底下两边搭接或采纳土工布连接)；其他搭接边：下载后可任意编辑按宽边搭接方法施工。同一连续面积从一边向另一边叠合铺设。3.3如因整个面不规整最后出现不规整接缝，可剪相应形状的夹层塑料成型板对碰铺设并单独固定，土工布封缝。3.4细石混凝土垫层：在浇捣混凝土过程中，使用木板架设施工通道，以避开手推车及其它重型工具直接在疏水板上作业。3.5绑扎Ø8@250双向钢筋网，用间距500mm×500mm 的20厚水泥垫块垫高，浇筑细石混凝土，用平板振动器认真振捣，使砼充满疏水板凸头。3.6切割分仓缝：分格缝按地库柱网轴线布置，假如柱网大于8m则在中间加一道，分格缝内嵌油膏。3.7对于厚度较大的疏水板，其外露部分用钢丝网封闭，防止疏水板内滋生虫鼠等有害。3.8砼架空层如分块施工，施工缝处需留有500mm宽的疏水板和钢丝网不浇筑，施工缝处凿毛处理后方可进行下一次浇筑。3.9积水沿地下室找坡方向通过疏水板板支出的空隙自然汇流到排...
